6.2 Prüftrennklemmleiste (nur mit Tele NA003-M64)
Die Prüftrennklemmleiste ist konform zu den Anforderungen der Netzbetreiber aufgebaut. Die längs schaltbaren Trenn-
klemmen sind mit berührungssicheren Prüfbuchsen für Prüfstecker mit Ø 4mm ausgestattet.
Um eine gefahrlose, rasche und umfassende Überprüfung bei der Inbe-
triebnahme bzw. bei Instandhaltung des NA-Schutzrelais durchführen zu
können, ist der Aufbau der Klemmleiste und die Bezeichnung der einzel-
nen Klemmen wie folgt ausgeführt:

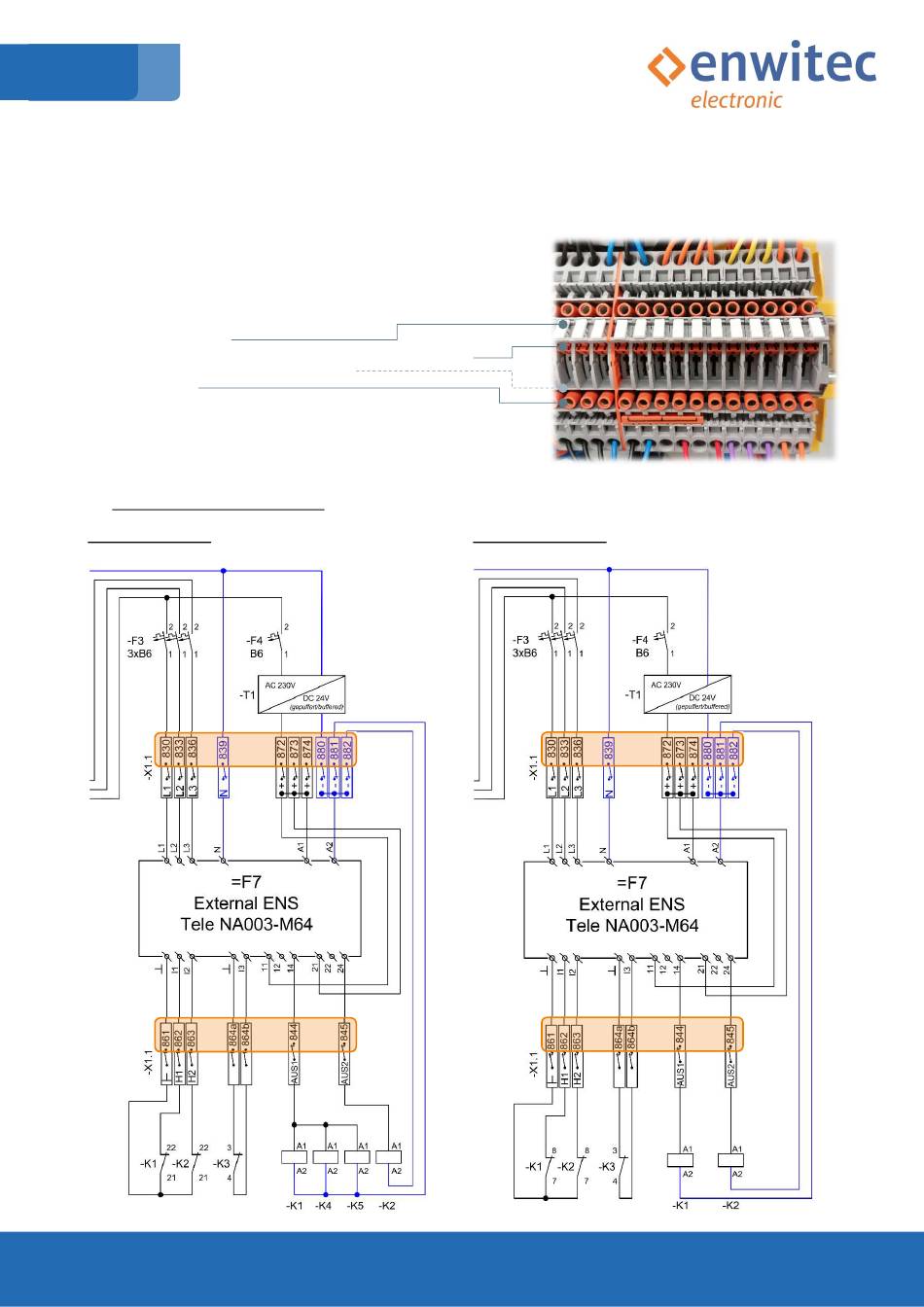

Klemmenbeschriftung
Trennschieber OBEN (wie abgebildet): Trennung geschlossen
Trennschieber UNTEN: Trennung geöffnet
Prüfbuchse 4mm
Die numerische Klemmenbeschriftung ist wie folgt ausgeführt
Allpolige Trennung
