MONTAGE UND BEDIENUNGSHINWEISE
1.
Vor der Inbetriebnahme sorgfältige Kontrolle der elektr. Anschlüsse und der Versorgungsspannung
(24 VDC }10%). Überspannung kann die Elektronik zerstören.
2.
Der elektrische Anschluss erfolgt über einen Rundstecker M16x1. Der verwendete Stecker muss die Anforderungen nach
DIN 60079-15 erfüllen.
SICHERHEITSHINWEIS:
DER STECKER DARF NICHT UNTER SPANNUNG GEZOGEN WERDEN!
Bei gezogenem Stecker ist zur Aufrechterhaltung des IP-Schutzgrades eine Schutzkappe aufzustecken.
3.
Für den elektr. Anschluss des Ventils sind abgeschirmte Kabel zu verwenden. Die Schirmanbindung, Stecker und Schaltschrank
sind EMV-gerecht zu erfolgen. Der Ventilkörper ist elektr. auf Masse (PE, Maschinenmasse) zu legen. Ansteuerleitungen nicht
parallel zu Starkstromleitungen oder Ansteuer-
leitungen von Servomotoren etc. verlegen.
4.
Der Leitungsquerschnitt der Versorgungsspannung sollte min. 0.50 mm2 betragen.Bei langen Zuleitungen ggf. noch größeren
Kabelquerschnitt wählen.
5.
Sicherstellen, dass das Ventil mit Druck beaufschlagt ist, sobald ein Sollwertsignal dem Ventil vorgegeben wird
(Sollwertvorgabe, ohne dass das Ventil mit Druck beaufschlagt ist, führt zu einer unzulässig starken Erwärmung des Ventils).
6.
Das Gerat ist werkseitig abgeglichen.
7.
Das Gerat muss zur Reparatur ins Werk eingeschickt werden.
SICHERHEITSHINWEISE
Diese Produkte sind ausschließlich in industriellen Druckluftsystemen zu verwenden. Sie sind dort einzusetzen, wo die unter "Spezifi-
kationen" aufgeführten Druck- und Temperaturwerte nicht überschritten werden. Berücksichtigen Sie bitte die entsprechende Druck-
schriftenseite. Vor dem Einsatz der Produkte mit Flüssigkeiten sowie bei nicht industriellen Anwendungen, in lebenserhaltenden- oder
anderen Systemen, die nicht in den veröffentlichten Anleitungsunterlagen enthalten sind, wenden Sie sich bitte direkt an AirCom Pneu-
matic GmbH. Durch Missbrauch, Verschleiß oder Störungen können in Gas/Pneumatiksystemen verwendete
Komponenten auf verschiedene Arten versagen. Systemauslegern wird dringend empfohlen, die Störungsarten aller in Gas/Pneumatik-
systemen verwendeten Komponententeile zu berücksichtigen und ausreichende Sicherheitsvorkehrungen zu treffen, um Verletzungen
von Personen sowie Beschädigungen der Geräte im Falle einer solchen Störung zu verhindern. Systemausleger sind verpflichtet, Si-
cherheitshinweise für den Endbenutzer im Betriebshandbuch zu vermerken, wenn der Störungsschutz nicht ausreichend gewährleistet
ist. Systemauslegern und Endbenutzern wird dringend empfohlen, die den Produkten beiliegenden Sicherheitsvorschriften eizuhalten

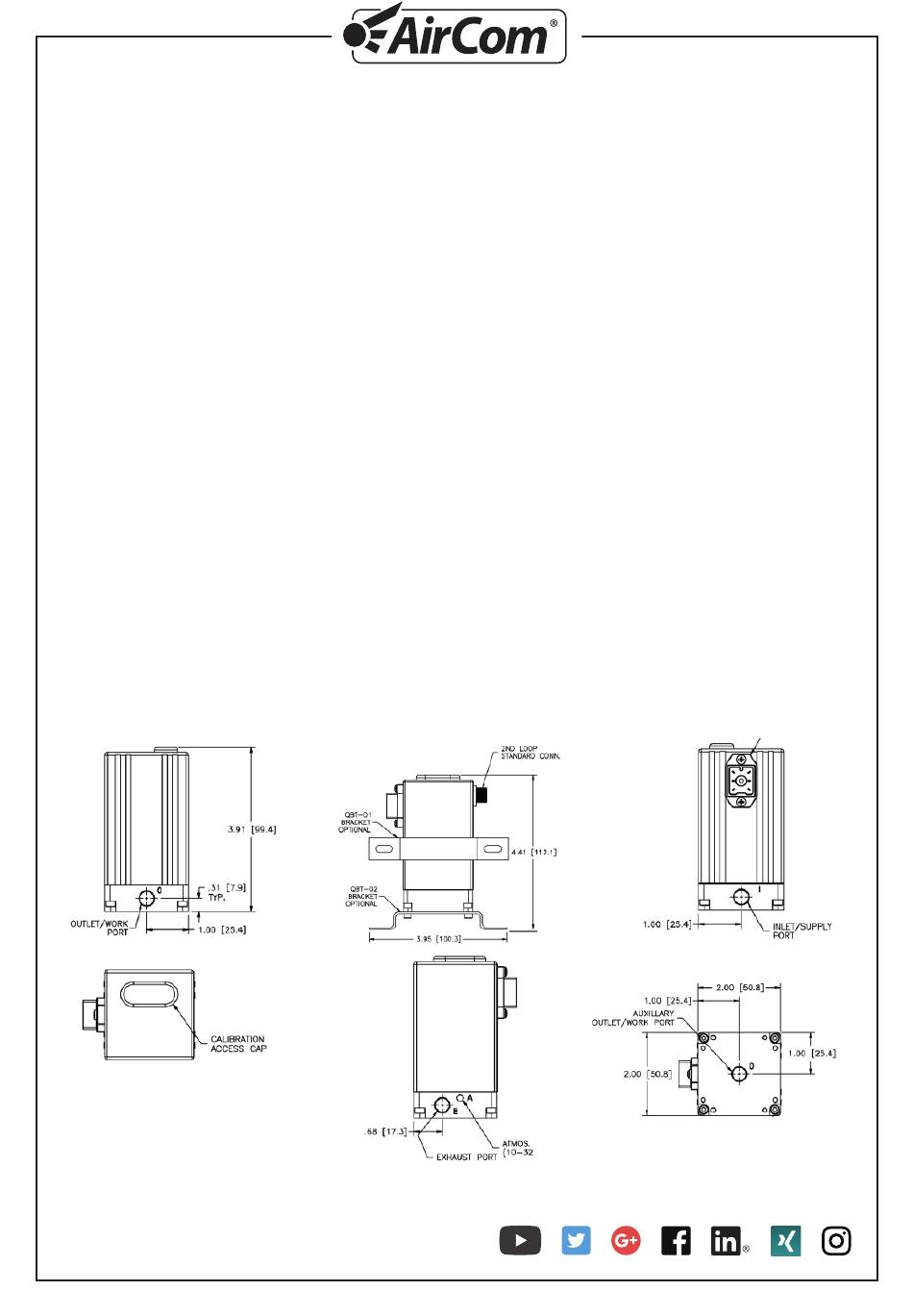

DIMENSIONEN
AirCom Pneumatic GmbH
Siemensstraße 18
Postfach 10 40 01
D-40885 Ratingen
Telefon: +49 2102 73390 - 0
Telefax: +49 2102 73390 - 10
E-Mail: info@aircom.net
Webseite: www.aircom.net
