ALLGEMEINE TECHNISCHE MERKMALE
Bauart:
PQ1:
PQ2
Einbaulage:
Schutzart:
Temperatur:
Werkstoff:
Wird das Ventil ohne Versorgungsdruck elektrisch angesteuert, kann es zur unzulässigen Erwärmung und damit
zur Zerstörung des Ventils führen.
PNEUMATISCHE MERKMALE
Druckmedium:
Versorgungsdr.:
Volumenstrom:
Entlüftung:
Luftverbrauch:
ELEKTRISCHE MERKMALE
Stromvers.:
Signale:
Failfreeze:
Sicherheit:
Monitorsignal:
GENAUIGKEIT

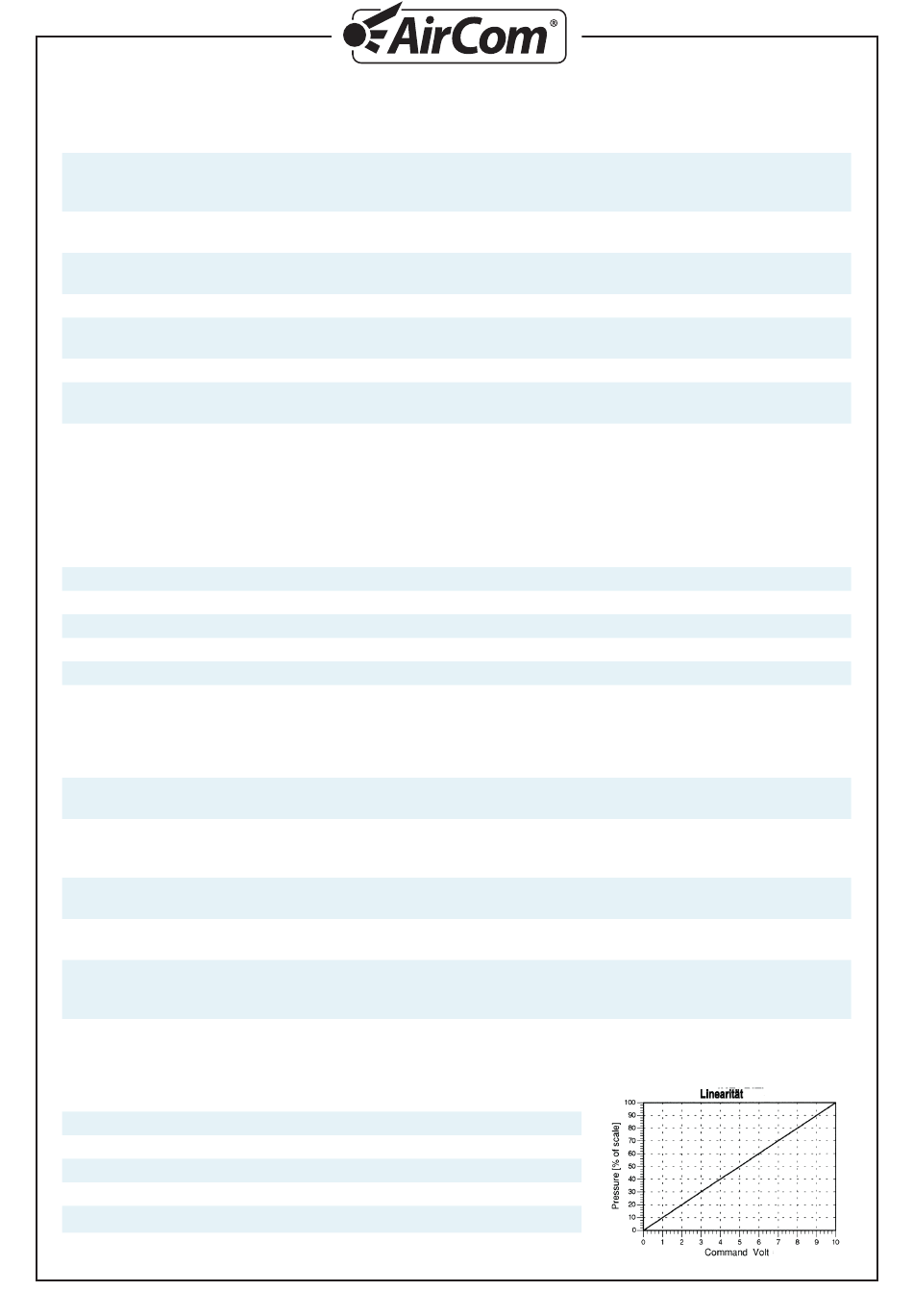

Linearität:
0,15% v.E
Hysterese
0,15% v.E
Genauigkeit:
0,2 % v.E.
Temperatureinfl. 0,01% bei 50°C, 1% bei 50... 70°C Umgebungsluft
Dynamik:
0,8 Hz
2
Zwei direkt gesteuerte Miniatur Proportionalventile regeln in einem geschlossenen Regelkreis
über einen internen Drucksensor bzw. über einen zweiten externen Messumformer den Aus-
gangsdruck
Quadratische Bauform des Proportionaldruckreglers mit einem geschlossenen Regelkreis über
einen internen Meßumformer.
Wie PQ1, jedoch mit zweiter überlagerter Rückführung von einem externen Meßumformer mit
Einheitssignal. Rückführungsverhältnis 75% extern, 25% intern.
beliebig
IP65 für PQ1/PQ2
schock und vibrationsfest bis 20g
-5°C...70°C Arbeits-. –10...+80°C Lagertemperatur
Gehäuse aus Aluminium, Anschlüsse aus Messing Ventile aus Edelstahl, Dichtungen aus FKM,
Sensor aus Aluminium und Silikon
geölte oder ungeölte, trockene oder feuchte Druckluft, neutrale Gase
min. 10% über Regeldruck empfehlenwert.
35 l/min bei 7 bar Eingangsdruck und offene 3 l/min maximaler, geregelter Volumenstrom
gleiche Nennweite wie Belüftung, größere Entlüftungsleistung als Option
keinen Eigenluftverbrauch
24V DC, Leistungsaufnahme: 0,5 W ausgeregelt, 1,2W beim Regeln
bis 3,6W bei PQA/PQB high Flow
steigende oder fallende Kennlinie,
0...10V (Impedanz 4700 Ω)
4...20mA, (Impedanz 100 Ω)
bei Ausfall des Sollwertsignals fällt der Ausgangsdruck auf Null bar. Bei Ausfall nur der Ver-
sorgungsspannung bleibt der Ausgangsdruck erhalten.
Verpolungsschutz von Signal- und Versorgungsspannung. Schutz vor erhöhter Versorgungs-
spannung.
0... 10V Standard bei PQ1 und PQ2, bei allen anderen Geräten als Option, auch 4... 20 mA.
Das Monitorsignal kommt bei Geräten mit einfacher Rückführung vom internen Sensor, bei
überlagerter Rückführung vom externen Sensor.
Reproduzierbarkeit:
Ansprechempfindlichkeit:
Ansprechzeit:
0,02% v.E.
0,1 % v.E.
10... 15 ms
