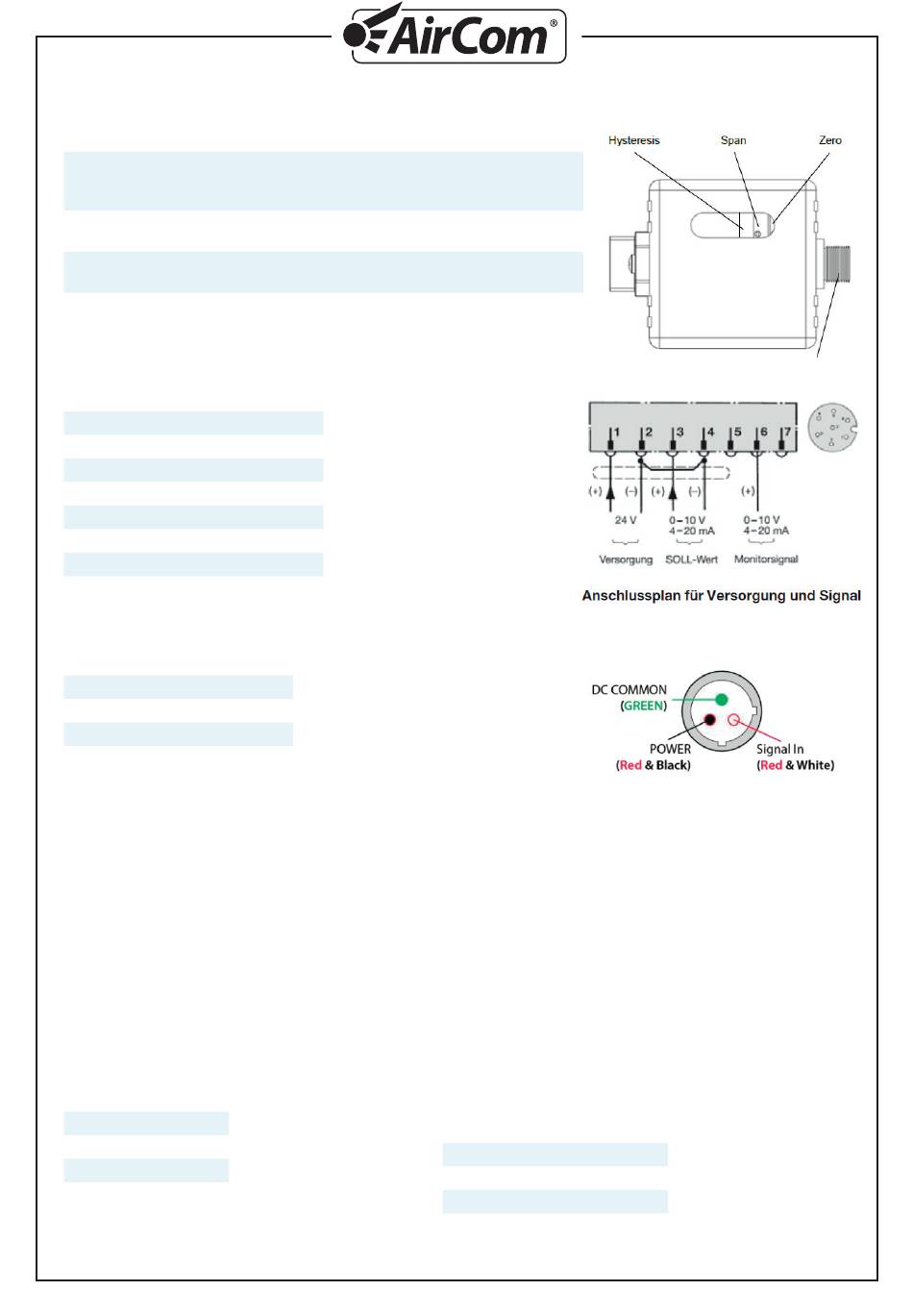

JUSTIERUNG
Endwert:
Der obere Druckwert des Regelbereiches ist in Abhän-
gigkeit des ausgewählten Druckbereiches bis zu 20%
reduzierbar, zum Beispiel von 6bar auf 4,8 bar
Nullpunkt
Der Nullpunkt kann bis zu 20% des Endwertes verändert
werden, bei einem 6 bar Gerät von 0 auf 1,2 bar
Schritt 1
mit dem Potentiometer Zero den minimalen Ausgangs-
druck für den minimalen Sollwert einstellen (Nullpunkt)
Schritt 2
mit dem Potentiometer Span den maximalen Ausgangs-
druck für den maximalen Sollwert einstellen (Endwert)
ELEKTRISCHER ANSCHLUSS DES VENTILS
Pin 1
24V DC Versorgung (+)
Pin 2
24V DC Versorgung (-)
Pin 3
Sollwertsignal (+)
Pin 4
Sollwertsignal (-)
Pin 5
keine Funktion
Pin 6
Istwertausgang (+)
Pin 7
keine Funktion
ELEKTRISCHER ANSCHLUSS FÜR ÜBERLAGERTE RÜCKFÜHRUNG
grün
- DC Versorgung
rot/schwarz
+ DC Versorgung
rot/weiß
+ Signal (Istwert)
PNEUMATISCHER ANSCHLUSS
Es sind zöllige Verschraubungen (Rohrgewinde) zu verwenden. Jede Verschraubung ist mit einem passenden Kunst-
stoffdichtring zu unterlegen.
Teflondichtband und Hanf dürfen nicht verwendet werden, da sie in das Innere des Ventils gelangen können. An der
Entlüftung ist ein passender Schalldampfer zu verwenden.
Je nach verwendetem Schalldampfer kann sich die Entlüftungszeit verlängern.
Der Querschnitt der Pneumatikleitungen ist der Nennweite des Ventils anzupassen. Die Ausgangsleitung sollte im Quer-
schnitt grösser oder gleich der Eingangsleitung sein.
Der Versorgungsdruck muss immer geringer als der maximale Eingangsdruck des Gerätes sein, jedoch immer grösser
als der gewünschte Ausgangsdruck.
PNEUMATISCHER ANSCHLUSS
Druckeingang
I
Druckausgang
O
Entlüftung
E
Atmosphäre
A
PNEUMATISCHER ANSCHLUSS FÜR
VAKUUMGERÄTE
Druckeingang
Anschluss Applikation
Anschluss Vakuumpumpe
Atmosphäre
I
O
E
A
3
