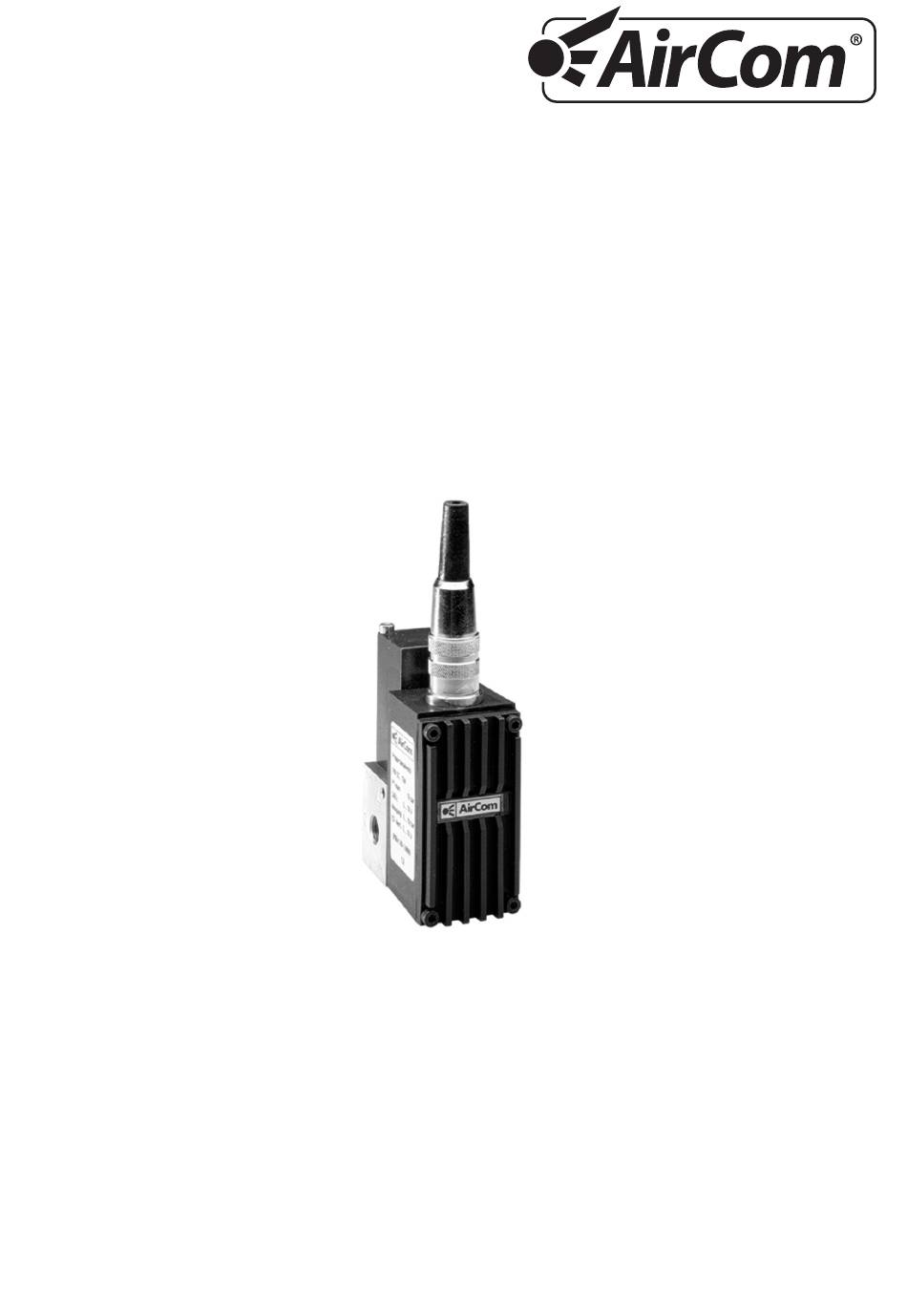

- Seite 1 Bedienungsanleitung Stand 4 /14 Proportionaldruckregelventil AirTronic ® AirCom Pneumatic GmbH Siemensstr. 18 · 40885 Ratingen 40851 Postfach 104001 Telefon 02102-73390-0 · Telefax 02102-73390-10 info@aircom.net www.aircom.net...
- Seite 2 Bedienungsanleitung Proportionalventil AirTronic ® Allgemeine technische Merkmale Bauart: 3/2 Wege Sitzventil mit Proportionalmagneten und integrierter elektronischer PI Regelung auf Hybrid-Schaltplatine Regelplatine, Hybridelektronik Temperatur: 0…50°C Arbeitstemperatur, höherer Temperaturbereich auf Anfrage Werkstoff: Gehäuse: Messing (G¹⁄ und G¼) oder Alu (G½ und G1)
- Seite 3 Elektrischer Anschluss Typ AirTronic ® Proportional-Druckregelventil mit interner elektronischer Regelung Typ „AirTronic“ PRK-A2L / PRK-C2L PRK-A2K 7 – polig, Draht ø 0,14mm 4 – polig, Draht ø 0,34mm grau weiß blau braun gelb gelb grün grün braun weiß rosa ! Es ist unbedingt ein Potentialausgleich zwischen Pin 2 (24V -) und Pin4 (Sollwert-) erforderlich.
- Seite 4 Mögliche Fehlerquellen Fehler mögliche Ursache Maßnahme Ausgangsdruck fehlt Versorgungsspannung an (1) und (2) ? überprüfen Signal an (3) und (4) ? überprüfen Falsch gepolt überprüfen Versorgungsdruck fehlt an „IN“ überprüfen Drucksensor zerstört, weil zu hoher Versorgungsdruck auswechseln auf „OUT“ angeschlossen war zurück ins Werk Ausgangsdruck zu niedrig Versorgungssdruck zu niedrig...
