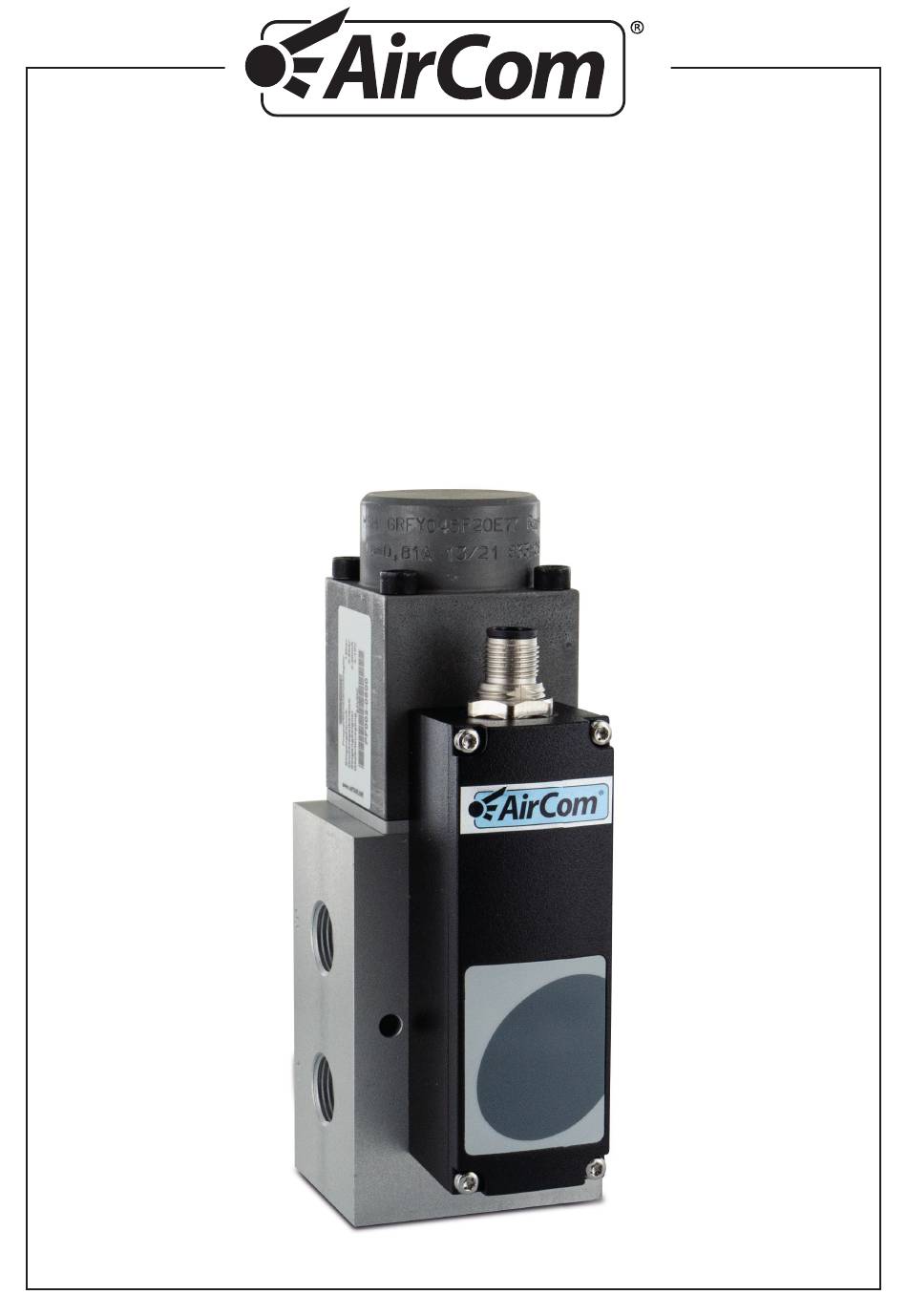

- Seite 1 PROPORTIONALVENTIL PF DIGITAL ervotronic...
- Seite 2 Die in diesem Handbuch enthaltenen Angaben können ohne vorherige Ankündigung geändert werden. AirCom Pneumatic GmbH übernimmt keinerlei Haftung für technische oder redaktionelle Fehler oder Ungenauigkeiten oder für versehentlich entstehende Schäden oder Folgeschäden, die durch die Bereitstellung dieses Handbuchs oder aus der Anwendung desselben entstehen.
- Seite 3 1. BESCHREIBUNG Mehr Flexibilität im automatisierten Produktionsprozess: Die neue Generation von S -Produkten ervotronic vergrößert durch den Einsatz der Elektronik die Anwendungsmöglichkeiten und die Leistungsfähigkeit von pneumatischen igital Komponenten. S regelt direkt den Druck und indirekt physikalische Größen wie z. B. ervotronic Position, Geschwindigkeit, Beschleunigung, Kraft, Masse etc.
- Seite 4 1.2 BEDIENELEMENTE Proportionalmagnet Druckversorgung Druckausgang Entlüftung Elektrische Versorgung, M12-Stecker Anschluss für Schutzerde, M4 Befestigung Serielle Kommunikation RS232 (PC-Anschluss) 1.3 BETRIEBSZUSTÄNDE Shutoff: Wird der Sollwert kleiner 0,5 %, so wird der Proportionalmagnet stromlos geschaltet und das Ventil entlüftet vollständig. Übertemperatur: Erreicht die interne Regelelektronik eine Temperatur größer 100 °C, so wird AUTOSAFE eingeschaltet. Unter-/Überspannung: wird die Versorgungsspannung kleiner 18 V oder größer 30 V, so wird der Proportionalmagnet abgeschaltet und das Ventil entlüftet vollständig.
- Seite 5 INSTALLATION 2. ELEKTRISCHER ANSCHLUSS ELEKTRISCHER ANSCHLUSS 1. Das Ventil darf nur mit einer Versorgungsspannung von 24VDC ±10% und einer maximalen Welligkeit von 10% betrie- 1. Das Ventil darf nur mit einer Versorgungsspannung von 24VDC ±10% und einer maximalen Welligkeit von ben werden.
- Seite 6 3. ANALOGER SOLLWERT – AUSGANGSDRUCK SOLLWERT-NULLPUNKT Der Druck-Nullpunkt des Sollwerts kann über das DaS-Programm verändert werden. Hierzu im Abschnitt "Soll- werteinstellung" auf "Kunde" umschalten. Der Einstellbereich für den Nullpunkt ist maximal -50 ... +150 %. Max. Ausgangsdruck +50% PMR ABSCHALTUNG 50 mV 10 V 0.1 mA...
- Seite 7 4. PNEUMATISCHER ANSCHLUSS Die pneumatische Durchfl ussrichtung ist von Anschluss 1 nach 2. Entlüftung 3 Druckausgang 2 Druckversorgung 1 Es sind zöllige Verschraubungen (Rohrgewinde) zu verwenden. Jede Verschraubung ist mit einem passenden Kunststoffdichtring zu unterlegen. Tefl ondichtband und Hanf dürfen nicht verwendet werden, da sie in das Innere des Ventils gelangen können. An der Entlüftung (3) ist ein passender Schalldämpfer zu verwenden.
- Seite 8 6. TECHNISCHE DATEN KONSTRUKTIONSMERKMALE EINBAU Direktgesteuertes Ventil Einbaulage: beliebig, vorzugsweise vertikal mit Magnet Gehäuse: Aluminium nach oben Innenteile: Edelstahl Luft: gefiltert 50 µm, kondensatfrei Dichtungen: Nitril (NBR), Fluorelastomer (FPM) Anschlüsse: Ohne Hanf oder Teflon-Band Schutzart: IP65 6.1 FLUIDTECHNISCHE DATEN MEDIUM: Luft oder neutrales Gas, gefiltert 50 µm, kondensatfrei, geölt oder ungeölt ANSCHLÜSSE:...
- Seite 9 7. ZUBEHÖR RS232 Baustein mit 9-poligem Sub-D-Stecker und 2 m Kabel PDRS232 mit USB-Stecker und 2 m Kabel PDUSB Software Grundversion „Light“ PDSOFT1 Kupplungsdose M12x1, 5-polig, mit 2 m Kabel, 5 x 0,25 winkelig KM12-C5-2 M12x1, 5-polig, mit 5 m Kabel, 6 x 0,25 winkelig KM12-C5-5 8.
