Inhaltszusammenfassung für afag PSG 1
- Seite 1 Steuergerät PSG 1 Bedienungs- bzw. Montageanleitung Copyright by Afag GmbH...
- Seite 2 Diese Bedienungsanleitung ist gültig für: Bestellnummer Steuergerät PSG 1 230 V, 50/60 Hz 50211833 Version dieser Dokumentation: BA_PSG1_R02.1_DE.docx Release: R02.1 Datum: 01.07.2021 Seite 2 01.07.2021 R02.1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Sicherheitshinweise ..................4 Symbol- und Hinweiserklärung ......................4 Grundlegende Sicherheitshinweise ......................5 Bestimmungsgemäße Verwendung ....................... 5 Beschreibung des Gerätes ................6 Allgemeines ............................6 Technische Daten ........................... 7 Einbauanleitung ....................8 Montage des Gerätes ..........................8 Inbetriebnahme ............................. 8 Anschlussmöglichkeiten ......................... -
Seite 4: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Symbol- und Hinweiserklärung Symbole: Einbau und Inbetriebnahme nur von qualifiziertem Fachpersonal gemäß Bedienungsanleitung. Bitte beachten Sie die Bedeutung folgender Symbol- und Hinweiserklärungen. Sie sind in Gefahrenstufen unterteilt und klassifiziert nach ISO 3864-2. GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn die Information nicht befolgt wird, sind Tod oder schwerste Körperverletzungen (Invalidität) die Folge. -
Seite 5: Grundlegende Sicherheitshinweise
1.2 Grundlegende Sicherheitshinweise Diese Beschreibung enthält die erforderlichen Informationen für den bestimmungs- gemäßen Gebrauch der darin beschriebenen Produkte. Sie wendet sich an technisch qualifiziertes Personal. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung, sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen, Unfallverhütungsvorschriften und Betriebsverhältnisse von dem für die Sicherheit der Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkei- ten auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können... -
Seite 6: Beschreibung Des Gerätes
2 Beschreibung des Gerätes 2.1 Allgemeines Das PSG1 ist ein Frequenzumrichter zum Betrieb von Schwingfördersystemen mit Piezoantrieb. Es erzeugt eine netzfrequenzunabhängige, einstellbare Antriebsfre- quenz. Die Ausgangsspannung ist dabei an die Piezoeinheit angepasst, sodass Spannungen im Bereich zwischen -30 und 150 V erzeugt werden. Weiterhin bietet das Gerät eine konstante Förderleistung bei Netzspannungs- schwankungen durch interne Kompensation an. -
Seite 7: Technische Daten

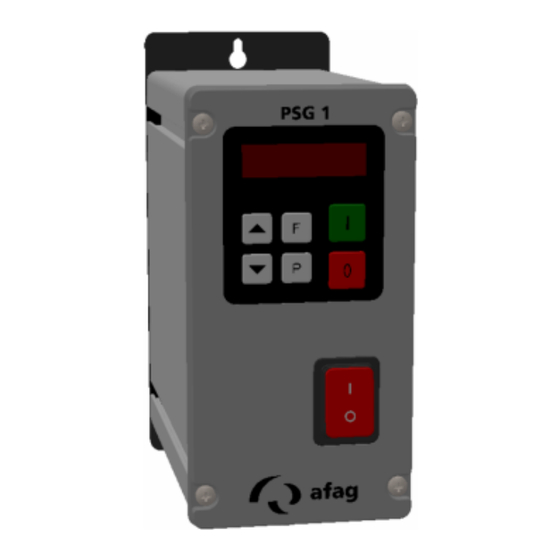

2.2 Technische Daten Abbildung 1: PSG1 Tabelle 1: Technische Daten Einheit PSG1 Eingangsspannung [VAC] 230 V / ±10% Netzfrequenz [Hz] 50 / 60 Ausgangsspannung [VAC] -30 ÷ +150 Ausgangsstrom [mA] pp / 100 Ausgangsfrequenz 5 ÷ 300 [Hz] (Voreingestellt: 75 ÷ 300) Freigabeeingang Kontakt oder 24 V, DC Betriebstemperatur... -
Seite 8: Einbauanleitung
3 Einbauanleitung 3.1 Montage des Gerätes Das Gerät besitzt 3 Langlöcher an der Rückseite zur Befestigung. Es kann stehend und auch liegend betrieben werden. 3.2 Inbetriebnahme HINWEIS Stimmen Netzspannung, Betriebsspannung des Fördergerätes und die Geräteeingangsspannung überein? Ist die Anschlussleistung des Fördergerätes innerhalb des Gerä- teleistungsbereichs? Welche mechanische Schwingfrequenz hat das Fördergerät? Gerät anschließen nach Anschlussanweisung, auf die richtige Erdverbindung achten! - Seite 9 Abbildung 3: Anschluss (intern) Bestellbezeichnung für Steckverbinder: Ausgangsstecker: Flanschstecker Binder: 99-4805-00-03 R02.1 01.07.2021 Seite 9...
-
Seite 10: Bedienungsanleitung
4 Bedienungsanleitung 4.1 Menüsteuerung Die Einstellung erfolgt durch eine Menüsteuerung. Die unterschiedlichen Parameter werden durch Eingabe eines Zugriffscode erreicht. Alle Einstellungen beginnen mit Drücken der P-Taste, gefolgt von der Wahl der Me- nünummer mit den Pfeil-Tasten. Einstellverhalten: Kurzes Drücken der Pfeiltasten erhöht/verringert die Anzeige um eine Stelle, länge- res Drücken erhöht/verringert um eine Zehnerpotenz. -
Seite 11: Einstellungen
4.2 Einstellungen Tabelle 2: Einstellmöglichkeiten Anlagenspezifische Werte einstellen, dann mit Menü C 000 „PUSH“ sichern. (Wie- derherstellbar mit C 000 „US.PA“). HINWEIS Fehlermeldungen müssen im Menü Nr. C 009 mit „Cl.err.“ zurück- gesetzt werden. Bei häufig auftretenden Fehlermeldungen, die nicht in diesem Ab- schnitt beschrieben sind, bitten den Hersteller kontaktieren. - Seite 12 Seite 12 01.07.2021 R02.1...
- Seite 13 R02.1 01.07.2021 Seite 13...
- Seite 14 Seite 14 01.07.2021 R02.1...
-
Seite 15: Wartungsanleitung
5 Wartungsanleitung 5.1 Störungssuche- und Behebung Störungssuche: Störungsbehebung: Gerät arbeitet nicht Netzspannung kontrollieren, ggf. Sicherungen überprüfen bzw. ersetzen. Steuersignale überprüfen, ggf. auf Werksein- stellungen zurücksetzen (siehe Kapitel 4.2 Einstellungen) Fördergerät bringt keine Leistung Netzfrequenz überprüfen (50/60Hz). Prüfen, ob richtige Schwingfrequenz einge- stellt ist, ggf. -
Seite 16: Bestelladressen
6 Bestelladressen Deutschland: Schweiz: Afag GmbH Afag Automation AG Wernher-von-Braun-Straße 1 Luzernstrasse 32 D – 92224 Amberg CH – 6144 Zell Tel.: ++49 (0) 96 21 / 65 0 27-0 Tel.: ++41 (0) 62 / 959 86 86 Fax: ++49 (0) 96 21 / 65 0 27-490...
