Seite 1

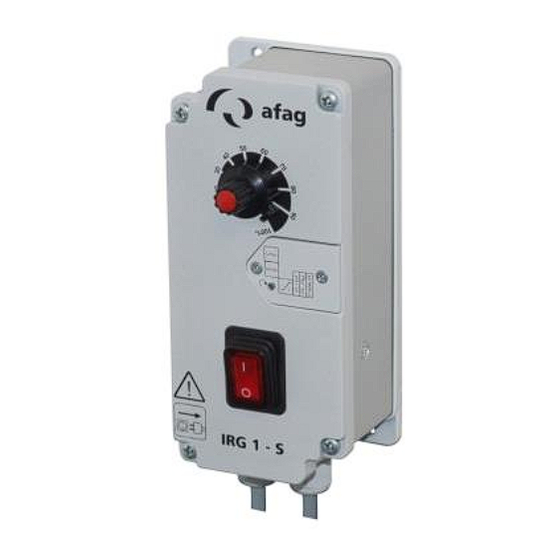

Steuergerät IRG 1-S Bedienungs- bzw. Montageanleitung Copyright by Afag GmbH...
Seite 2
Diese Bedienungsanleitung ist gültig für: Bestellnummer 230 V / 50 Hz 50360105 Steuergerät IRG 1-S 115 V / 60 Hz 50360106 Version dieser Dokumentation: BA_IRG1-S_R02.0_DE.docx Release: R02.0 Datum: 31.07.2017 Gültig ab: A-492295 Seite 2 31.07.2017 R02.0...
1 Sicherheitshinweise 1.1 Symbol- und Hinweiserklärung Symbole: Einbau und Inbetriebnahme nur von qualifiziertem Fachpersonal gemäß Bedienungsanleitung. Bitte beachten Sie die Bedeutung folgender Symbol- und Hinweiserklärungen. Sie sind in Gefahrenstufen unterteilt und klassifiziert nach ISO 3864-2. GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn die Information nicht befolgt wird, sind Tod oder schwerste Körperverletzungen (Invalidität) die Folge.
1.2 Grundlegende Sicherheitshinweise Diese Beschreibung enthält die erforderlichen Informationen für den bestimmungs- gemäßen Gebrauch der darin beschriebenen Produkte. Sie wendet sich an technisch qualifiziertes Personal. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung sowie Ihrer Kenntnisse über einschlägige Normen, Bestimmungen Un- fallverhütungsvorschriften und Betriebsverhältnisse von dem für die Sicherheit der Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkei- ten auszuführen und dabei mögliche Gefahren erkennen und vermeiden können (De-...
2 Beschreibung des Gerätes 2.1 Allgemeines Das elektronische Steuergerät IRG 1-S wird zur stufenlosen Regelung von induktiven Lasten wie Wendelförderer, Linearförderer und Bunker eingesetzt. Die Geräte arbeiten nach dem Phasenanschnittbetrieb und erzeugen so eine variab- le Ausgangsspannung für den Antriebsmagnet. Die Verstellung der Förderleistung erfolgt über das in der Frontplatte integrierte Potentiometer.
HINWEIS Reparaturarbeiten dürfen nur von qualifiziertem Personal ausge- führt werden. Wir empfehlen Ihnen, die Reparatur bei uns im Haus durchführen zu lassen. 2.2 Technische Daten Abbildung 1: IRG 1-S Befestigungsmaß: 163 x 52 mm R02.0 31.07.2017 Seite 7...
3 Einbauanleitung 3.1 Montage des Gerätes Zur Befestigung des Steuergerätes stehen zwei Bohrungen am Gehäuseunterteil zur Verfügung. Diese sind vom Gehäuseinnenraum getrennt. (Siehe Abbildung 1) 3.2 Anschlussmöglichkeiten Abbildung 2: Anschlussmöglichkeiten R02.0 31.07.2017 Seite 9...
VORSICHT Schiebeschalter dürfen nur für die jeweilige Anwendung einge- stellt sein, sonst kann eine Fehlfunktion bzw. eine Beschädigung der Leiterplatte auftreten. 4 Bedienungsanleitung Die Standardeinstellungen können ohne abnehmen der Frontplatte durchgeführt werden. Die Einstellelemente sind nach Abschrauben der Klappe an der rechten Fronplattenseite erreichbar.
4.1 Interne Potentiometer Um die Steuergeräte an das Förderverhalten unterschiedlicher Schwingförderer an- zupassen, kann mit den Trimmern U bzw. U die Steuerkennlinie das Sollwertpo- tentiometers angepasst werden. Der Trimmer U gibt hierbei den 100% Wert der Ausgangsspannung vor, mit dem Trimmer U wird der Stellbereich des Sollwertpo- tentiometers nach unten eingegrenzt.
