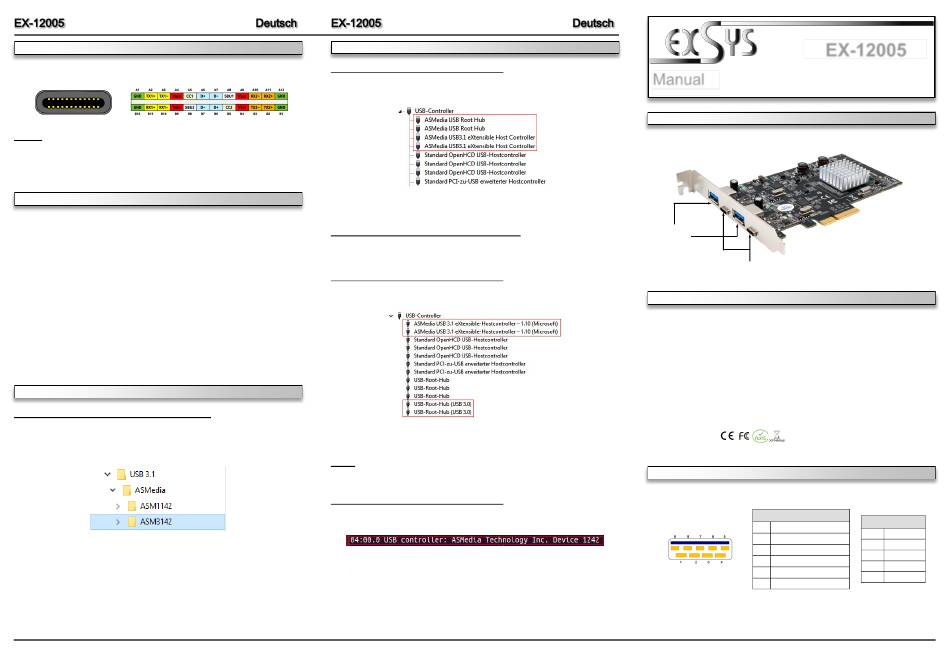

ANSCHLÜSSE
P4 & P5:
Hinweis!
Durch die doppel Belegung der Pin's, kann der USB Typ-C Stecker beidseitig in die
Buchse gesteckt werden.
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-12005 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-12005
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
12005 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-12005 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003/ 2008/ 2012
Windows erkennt beim Start einen neuen „USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„setup.exe" welches sich im Ordner „ASM3142" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x/ 10/ Server 2012 R2/ 2016/ 2019
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12005 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12005 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Jetzt müssten Sie folgenden Eintrag sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
3
EX-12005
Manual
Vers. 1.0 / 05.05.21
LAYOUT
P1 & P2:
1x USB 3.2
(Gen2) A-Port
P4 & P5: 1x USB 3.2 (Gen2) C-Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-12005 is a plug & play high-speed USB 3.2 (Gen2) expansion card for the PCI-Express
Bus. The EX-12005 provides 4 external ports, of which the A-Ports provide 900mA and the C-
Ports 3A power. There support the full power at the two external ports, without the extra power
from the PC power supply. It uses data transfer rates up to 10Gbit/s. The EX-12005 design fully
utilize the ASMedia chipset, which represents the latest in super speed+ USB 3.2 interface
technology. In combination with the fast PCI-Express Bus it provides a secure and very high
data transfer on each single port. It supports all PCI-Express slots x4 to x16. It supports all USB
connections from 1.1 to 3.2.
Compatibility:
PCI-Express x4 to x16
Operating System:
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux
Connectors:
2x USB 3.2 (Gen2) A-Port, 2x USB 3.2 (Gen2) C-Port
Extent of delivery:
EX-12005, Driver CD, Manual
Certificates:
CONNECTORS
P1 & P2:
USB 3.2 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
4
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
