Auswerteeinheit
Die Auswerteeinheit ist in einem ABS-Gehäuse (IP65) eingebaut. Über drei Kabelanschlüsse wer-
den die elektrischen Verbindungen mit Stromversorgung, Bezugspotenzial, Sensorelektroden und
Relaiskontakten hergestellt.

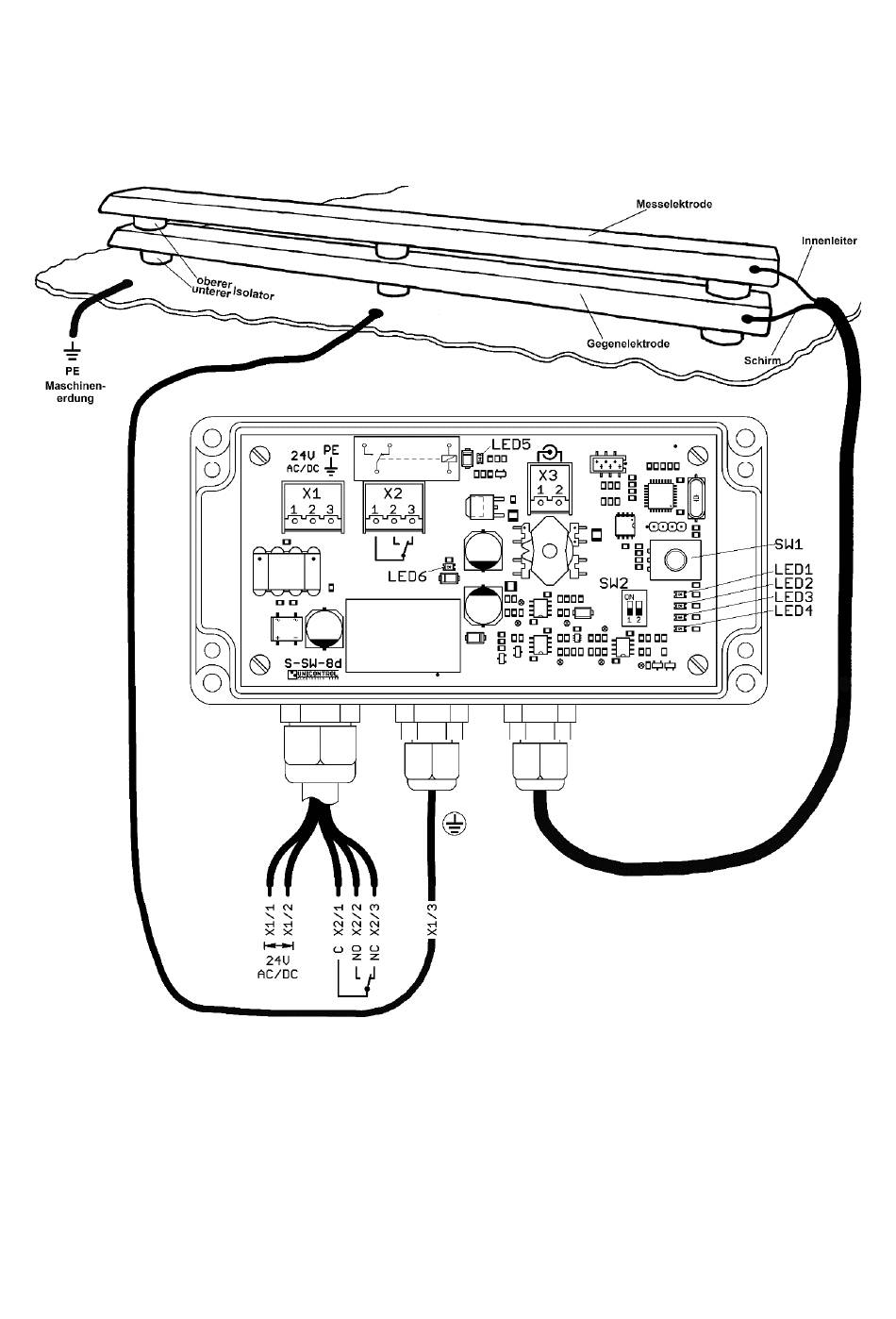

Abbildung 1
Wird eine induktive Last an X2 (Relais-Ausgang) angeschlossen, muss diese Last elektrisch entstört
werden, um einer Beschädigung der Relaiskontakte vorzubeugen.
Die Messleitung zu den Sensorelektroden wird an der 2-poligen Sensorklemme X3 angeschlossen.
Hierzu muss ein Koaxialkabel eingesetzt werden. Gemäß der Zeichnung (siehe Abbildung 1) wird
die Seele an die linke Klemme X3/1 (Messelektrode) und der Schirm an die rechte Klemme X3/2
(Gegenelektrode) angeschlossen.
