Bedienungs- und Installationsanleitung
1
Beschreibung .............................................................................................................. 2
2
Funktion und Bedienung ............................................................................................ 3
2.1
Funktion der Tasten ........................................................................................................ 3
2.2
LED-Anzeigen ................................................................................................................ 4
2.3
Gasalarmmeldungen ...................................................................................................... 4
2.4
Störungsmeldungen ....................................................................................................... 5
2.4.1 MVbr .................................................................................................................... 5
2.4.2 MUlo und MUhi .................................................................................................... 5
2.4.3 Not-Aus ............................................................................................................... 6
2.5
Sammelmeldung zur ZLT ............................................................................................... 6
2.6
Automatik-Modus ............................................................................................................ 6
2.6.1 Umschaltreihenfolge ............................................................................................ 6
2.6.2 Automatik-Modus aktivieren ................................................................................. 7
2.6.3 Automatik-Modus abschalten ............................................................................... 7
3
Parametrierung............................................................................................................ 7
3.1
Setup-Menü öffnen und schließen .................................................................................. 7
3.2
Betriebs-Parameter ........................................................................................................ 7
3.3
Tastenfunktionen im Setup-Menü ................................................................................... 8
4
Anschlussplan............................................................................................................. 9
4.1
Verdrahtung .................................................................................................................... 9
4.2
Steckerbelegung ........................................................................................................... 10
5
Technische Daten ..................................................................................................... 11
5.1
Fluid Control LS ............................................................................................................ 11
5.2
Anschließbare Magnetventile ........................................................................................ 12
6
Warnhinweise ............................................................................................................ 12
6.1
Gefährlichkeit der Geräte .............................................................................................. 12
6.2
Zugelassene Bediener .................................................................................................. 12
6.3
Bestimmungsgemäße Verwendung .............................................................................. 13
6.4
Elektrischer Anschluss .................................................................................................. 13
6.5
Inbetriebnahme............................................................................................................. 13
6.6
Wartung ........................................................................................................................ 13
Achtung: Diese Anleitung gilt für Geräte bis Software LS V2.4 und ab LS V3.1. Die Geräte sind
unterschiedlich bezüglich der Leistung der anschließbaren Magnetventile.
Siehe auch Kapitel "5.2 Anschließbare Magnetventile".
UNICONTROL Electronic GmbH
Freinsheimer Straße 3
Fluid Control LS
68219 Mannheim
Tel.: +49 621 87982 0
Fluid Control LS
Gasquellen überwachen und steuern
1
13
/
11.08.2022
info@ucma.de
www.ucma.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für UNICONTROL Electronic Fluid Control LS

  • Seite 1: Inhaltsverzeichnis

    Tastenfunktionen im Setup-Menü ................... 8 Anschlussplan......................9 Verdrahtung ........................9 Steckerbelegung ......................10 Technische Daten ..................... 11 Fluid Control LS ......................11 Anschließbare Magnetventile ..................12 Warnhinweise ......................12 Gefährlichkeit der Geräte ....................12 Zugelassene Bediener ....................12 Bestimmungsgemäße Verwendung ................13 Elektrischer Anschluss ....................
  • Seite 2: Beschreibung

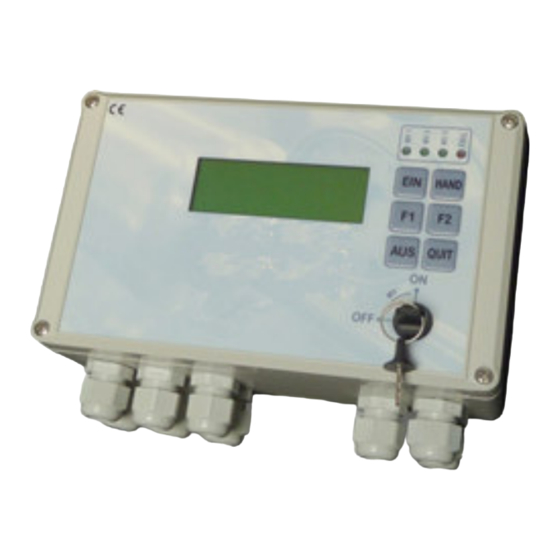

    Fluid Control LS Beschreibung Die Kontrolleinheit "Fluid Control LS" überwacht die Gas- mengen von bis zu drei Gasquellen und ermöglicht die ma- nuelle oder automatische Auswahl einer der drei Gasquel- len für die Versorgung eines Gassystems. Es kann immer nur eine der Gasquellen aktiv sein.
  • Seite 3: Funktion Und Bedienung

    Fluid Control LS Gerät nicht bedienbar. Lediglich die Taste "AUS" ist funktionsfähig, um eine gegebenenfalls aktive Gasquelle jederzeit abschalten zu können. Funktion und Bedienung 2.1 Funktion der Tasten 2.1.1 Schlüsselschalter in Stellung "OFF" Die beiden Tasten "EIN" und "HAND" haben keine Funktion, wenn sich der Schlüsselschal- ter in Stellung "OFF"...
  • Seite 4: Led-Anzeigen

    Fluid Control LS Im Manuellen Modus erfolgt mit der Taste "HAND" die Vorwahl bzw. Auswahl der zu öff- nenden Gasflasche. Die Auswahl geschieht in der Reihenfolge "Links" → "Rechts" → "Sys- tem" und wieder zurück zu "Links". Die aktuelle Flaschenwahl wird mit einem Stern * in der LCD-Anzeige dargestellt.
  • Seite 5: Störungsmeldungen

    Fluid Control LS Um auf das Absinken des Füllstandes bei den Gasquellen aufmerksam zu machen, können jeweils zwei Voralarmstu- fen "VA1" und "VA2" und eine Hauptalarmstufe "HA" im Setup-Menü konfiguriert werden. Es gilt: VA1 > VA2 > HA. Nach Absinken des Füllstandes auf die jeweilige Alarmstufe geschieht folgendes: VA1 : –...
  • Seite 6: Not-Aus

    Taste "EIN" wieder eingeschaltet werden. Der Schlüsselschalter muss sich dabei in der Stellung "ON" befinden. 2.5 Sammelmeldung zur ZLT Das Gerät "Fluid Control LS" bietet die Möglichkeit der Weiterleitung einer Sammelmeldung an eine externe ZLT/GLT mit einem internen potenzialfreien Umschaltkontakt. Die Sammelmeldung ist aktiv bei Magnetventilstörungen "MVbr", bei den Störungen "MUlo" und "MUhi"...
  • Seite 7: Automatik-Modus Aktivieren

    Betriebsmodus nicht mehr aktiv. Parametrierung Im Setup-Menü des Programms werden die Parameter eingestellt, mit denen das "Fluid Control LS" arbeitet. Dies sind die Gasart, die Alarmschwellen "VA1", "VA2", "HA" und diverse Parameter der 4– 20mA-Messumformer. Außerdem kann die Verwendungsmöglichkeit der Magnetventile eingestellt und einzelne Kanäle als Ganzes aktiv oder inaktiv geschaltet werden.
  • Seite 8: Tastenfunktionen Im Setup-Menü

    Fluid Control LS = ???; Ar; C2H2; C3H3; CF6; CH4; Cl; CO2; ….. Die im Gassystem verwendete Gasart kann aus einer Liste ausgewählt werden. MU(4) = Untere Grenze des Messbereichs = Messwert des Messumformers bei 4mA MU(20) = Obere Grenze des Messbereichs = Messwert des Messumformers bei 20mA...
  • Seite 9: Anschlussplan

    Fluid Control LS Drücken der Taste "AUS" bewirkt das Verringern des Wertes des zum Konfigurieren ausge- wählten Parameters. Drücken der Taste "QUIT" bewirkt das Erhöhen des Wertes des zum Konfigurieren ausge- wählten Parameters. Anschlussplan 4.1 Verdrahtung Die Netz-Versorgungsspannung des Geräts wird über X1 zu dem daran anzuschließenden Not- Aus-Schalter hin und von dort wieder zurück zum Gerät geleitet.
  • Seite 10: Steckerbelegung

    Fluid Control LS 4.2 Steckerbelegung UNICONTROL Electronic GmbH 11.08.2022...
  • Seite 11: Technische Daten

    Fluid Control LS Technische Daten 5.1 Fluid Control LS Parameter Sym. Bedingungen max Einheit Betriebsspannung 50/60 Hz Leistungsaufnahme 207V ≤ U ≤ 250V Messbereich mit Druckmanometer MU(20)-MU(4) mit Flaschenwaage Anzeigeauflösung mit Druckmanometer 0…600 bar mit Flaschenwaage 0…600kg mit Induktiv-Kontaktmanometer leer / voll –...
  • Seite 12: Anschließbare Magnetventile

    Datenblatt der Magnetventile angepasst werden (siehe VDE 0165). Parameter Sym. Bedingungen max Einheit Spannung 50/60 Hz Leistung bis Software-Version Sich. T100mA 250VAC "Fluid Control LS V2.4" ab Software-Version Sich. T100mA 250VAC "Fluid Control LS V3.1" Sich. T200mA 250VAC >16 Sich. T315mA 250VAC >32 Die Software-Version wird nach dem Einschalten des Geräts, während des Boot-Vorgangs, in der unters-...
  • Seite 13: Bestimmungsgemäße Verwendung

    6.5 Inbetriebnahme Vor der Inbetriebnahme muss geprüft werden, ob alle Voraussetzungen für einen störungsfreien Betrieb erfüllt sind: ● Sind das "Fluid Control LS", die Manometer/Gaswaagen und die Magnetventile korrekt montiert und angeschlossen? ● Ist das "Fluid Control LS" zugänglich und einsehbar? ●...
