KOSTKA HILL FUN KID Montageanleitung

Grow up kit
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
GROW UP KIT
HILL FUN KID / HILL MAX KID
Návod 1965

Werbung

loading

Verwandte Anleitungen für KOSTKA HILL FUN KID

Inhaltszusammenfassung für KOSTKA HILL FUN KID

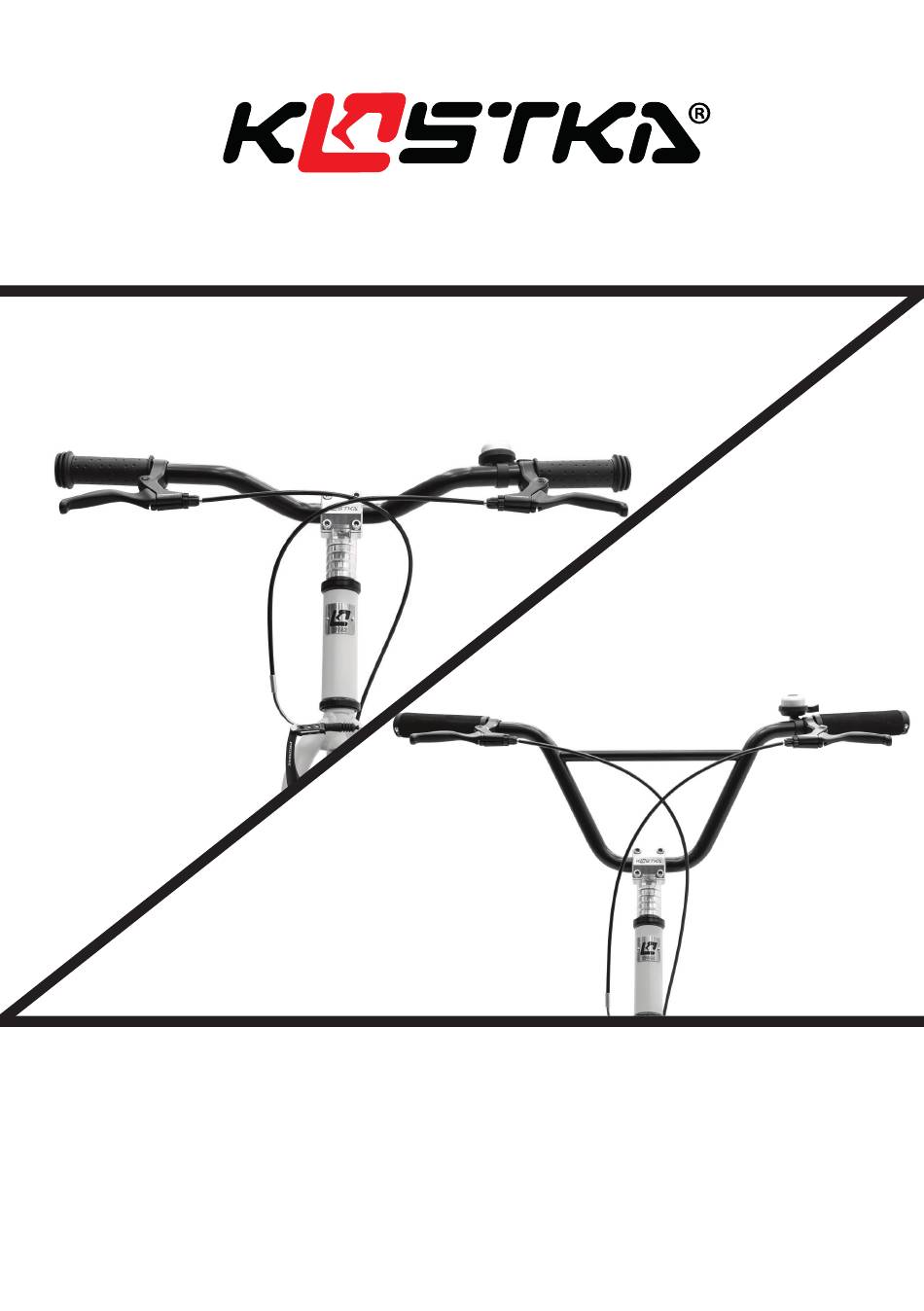

  • Seite 1 GROW UP KIT HILL FUN KID / HILL MAX KID Návod 1965...

  • Seite 3: Obsah Balení

    NÁVOD (MONTAGEANLEITUNG/MANUAL) Řídítka KOSTKA FBH 680-190, 1 ks Bowden 51 cm, 1 ks Bowden 180 cm, OBSAH BALENÍ: 2 ks koncovka bowdenu, 2ks koncovka lanka, 1 sada madel FORCE - pěnová, 1 ks brzdové lanko, 1 ks brzdové lanko NANO (červené) KOSTKA FBH 680-190 Lenker, 1 Stk.
  • Seite 4 Nastavte matici na brzdě tak, aby drážka korespondovala s drážkou v těle brzdy. Stellen Sie die Mutter an der Bremse so ein, dass die Nut der Nut im Bremskörper entspricht. Adjust the nut on the brake so that the groove corresponds to the groove in the brake body.
  • Seite 5 Povolte šrouby jistící obě brzdové páky a sejměte je z řidítek. Lösen Sie Schrauben, mit denen beide Bremshebel befestigt sind, und entfernen Sie sie vom Lenker. Loosen the screws securing both brake levers and remove them from the handlebars. Povolte šroub jistící...
  • Seite 6 Na řidítka navlečte zvonek, brzdy a gripy. Setzen Sie die Klingel, Bremsen und Griffe auf den Lenker. Put the bell, brakes and grips on the handlebars. Zarovnejte gripy s hranou řídítek a dotáhněte jistící šrouby. Richten Sie die Griffe an der Kante des Lenkers aus und ziehen Sie die Feststellschrauben fest.
  • Seite 7 Do obou konců řidítek vtlačte záslepku. Schieben Sie den Stecker in beide Enden des Lenkers. Push the plug into both ends of the handlebars. Na kratší bowden v balení nasaď t e koncovku bowdenu z balení a následně koncovkou i bowdenem provlečte nové...
  • Seite 8 Provlékněte lanko tělem brzdy a seřizovací maticí. Poté seřizovací matici dotáhněte. Führen Sie das Kabel durch den Bremskörper und die Einstellmutter. Ziehen Sie dann die Einstellmutter fest. Thread the cable through the brake body and the adjusting nut.Then tighten the adjusting nut.
  • Seite 9 Zakrať t e lanko tak, aby bylo možné zbylý konec zaháknout za čelist brzdy. Ideální je vzdálenost přibližně jedné délky brzdové čelisti. Kürzen Sie das Kabel so, dass das verbleibende Ende hinter der Bremsbacke eingehakt werden kann. ideale Abstand beträgt ungefähr eine Bremsbackenlänge.
  • Seite 10 Pokračujte v protahování bowdenu průchodkami na rámu koloběžky. Führen Sie das Bowdenkabel weiter durch die Halterungen am Roller-Rahmen. Continue with threading the bowden cable through the mounts on the footbike frame. Pokračujte v protahování bowdenu průchodkami na rámu koloběžky. Führen Sie das Bowdenkabel weiter durch die Halterungen am Roller-Rahmen.
  • Seite 12 youtube.com/KOSTKAfootbike fb.com/KOSTKAfootbike @KOSTKAfootbike @KOSTKAfootbike www.KOSTKAfootbike.com...

Diese Anleitung auch für:

Hill max kid
