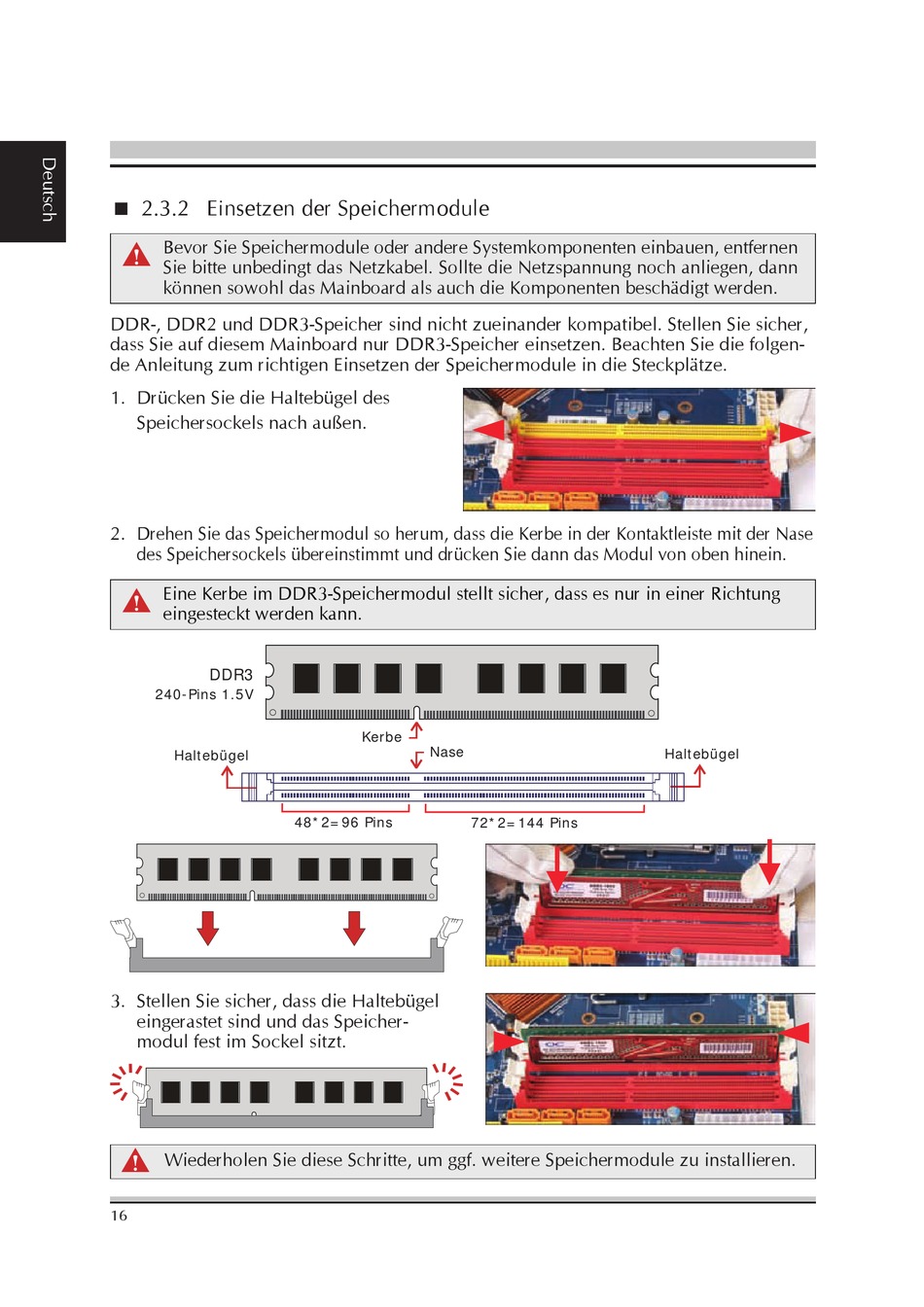

 2.3.2 Einsetzen der Speichermodule
Bevor Sie Speichermodule oder andere Systemkomponenten einbauen, entfernen
Sie bitte unbedingt das Netzkabel. Sollte die Netzspannung noch anliegen, dann
können sowohl das Mainboard als auch die Komponenten beschädigt werden.
DDR-, DDR2 und DDR3-Speicher sind nicht zueinander kompatibel. Stellen Sie sicher,
dass Sie auf diesem Mainboard nur DDR3-Speicher einsetzen. Beachten Sie die folgen-
de Anleitung zum richtigen Einsetzen der Speichermodule in die Steckplätze.
. Drücken Sie die Haltebügel des
Speichersockels nach außen.
2. Drehen Sie das Speichermodul so herum, dass die Kerbe in der Kontaktleiste mit der Nase
des Speichersockels übereinstimmt und drücken Sie dann das Modul von oben hinein.
Eine Kerbe im DDR3-Speichermodul stellt sicher, dass es nur in einer Richtung
eingesteckt werden kann.
DDR3
240-Pins 1.5V
Haltebügel
3. Stellen Sie sicher, dass die Haltebügel
eingerastet sind und das Speicher-
modul fest im Sockel sitzt.
Wiederholen Sie diese Schritte, um ggf. weitere Speichermodule zu installieren.
6
Kerbe
Nase
48*2=96 Pins
72*2=144 Pins
Haltebügel
