Übersicht

Aufbau und Funktion

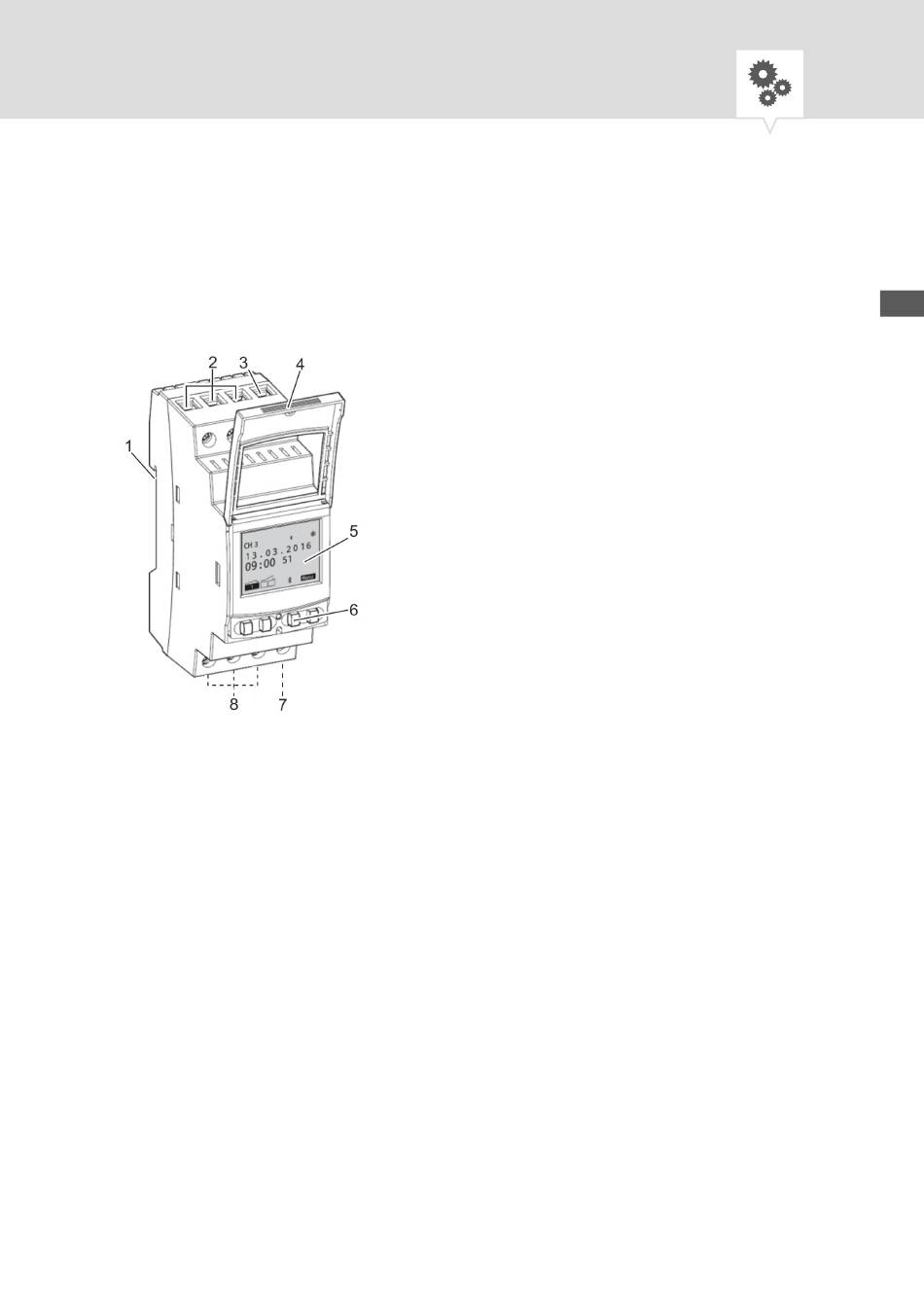

Abb. 1: Kanalerweiterung
1 Klicksystem für Montage auf DIN-Schiene
2 Anschlussklemmen für Kanal 4, 6 oder 8
3 Anschlussklemme Phase
4 Plombierbares Gehäuse
5 Display
6 Bedientasten
7 Anschlussklemme Neutralleiter
8 Anschlussklemmen für Kanal 3, 5 oder 7
Funktionsbeschreibung
Die Kanalerweiterung besitzt 2 Kanäle und kann über ein Display (Abb. 1/5) mit 4 Bedientasten (Abb. 1/6)
bedient werden. Die Frequenz des Funksignals liegt bei 2,4 GHz und die maximale Sendeleistung beträgt
1,8 mW.
Die Verteilerschaltuhr stellt 2 Kanäle bereit: Kanal 1/2. Zusätzlich können bis zu 3 Kanalerweiterungen mit
der Verteilerschaltuhr verbunden werden, die folgende Kanäle bereitstellen: Kanal 3/4, Kanal 5/6, Kanal
7/8.
