ELEKTRISCHER
DE
ANSCHLUSS DES REGLERS
Jedes Projekt mit einem MWR3-Regler muss auf Berechnungen und Plänen
basieren, die ausschließlich Ihnen gehören und den geltenden Vorschriften
entsprechen. Bilder und Texte in dieser Anleitung dienen als Beispiele und der
Herausgeber übernimmt keine Verantwortung dafür. Die Haftung des Heraus-
gebers für unprofessionelle, fehlerhafte und falsche Angaben, die zu Schäden
führen können, wird ausdrücklich ausgeschlossen. Wir behalten uns das Recht
auf technische Fehler und Änderungen ohne vorherige Ankündigung vor.
Der Anschluss von Steuergeräten sollte von einem Experten mit entsprech-
ender Qualifikation oder von einer autorisierten Organisation durchgeführt
werden. Stellen Sie vor dem Berühren von Kabeln sicher, dass der Hauptschal-
ter ausgeschaltet ist. Beachten Sie die Vorschriften für Niederspannungsinstal-
lationen IEC 60364 und VDE 0100 sowie gesetzliche Regeln und Vorschriften
zur Verhütung vor Berufsunfällen, gesetzliche Vorschriften zum Umweltschutz
und sonstige nationale Vorschriften.

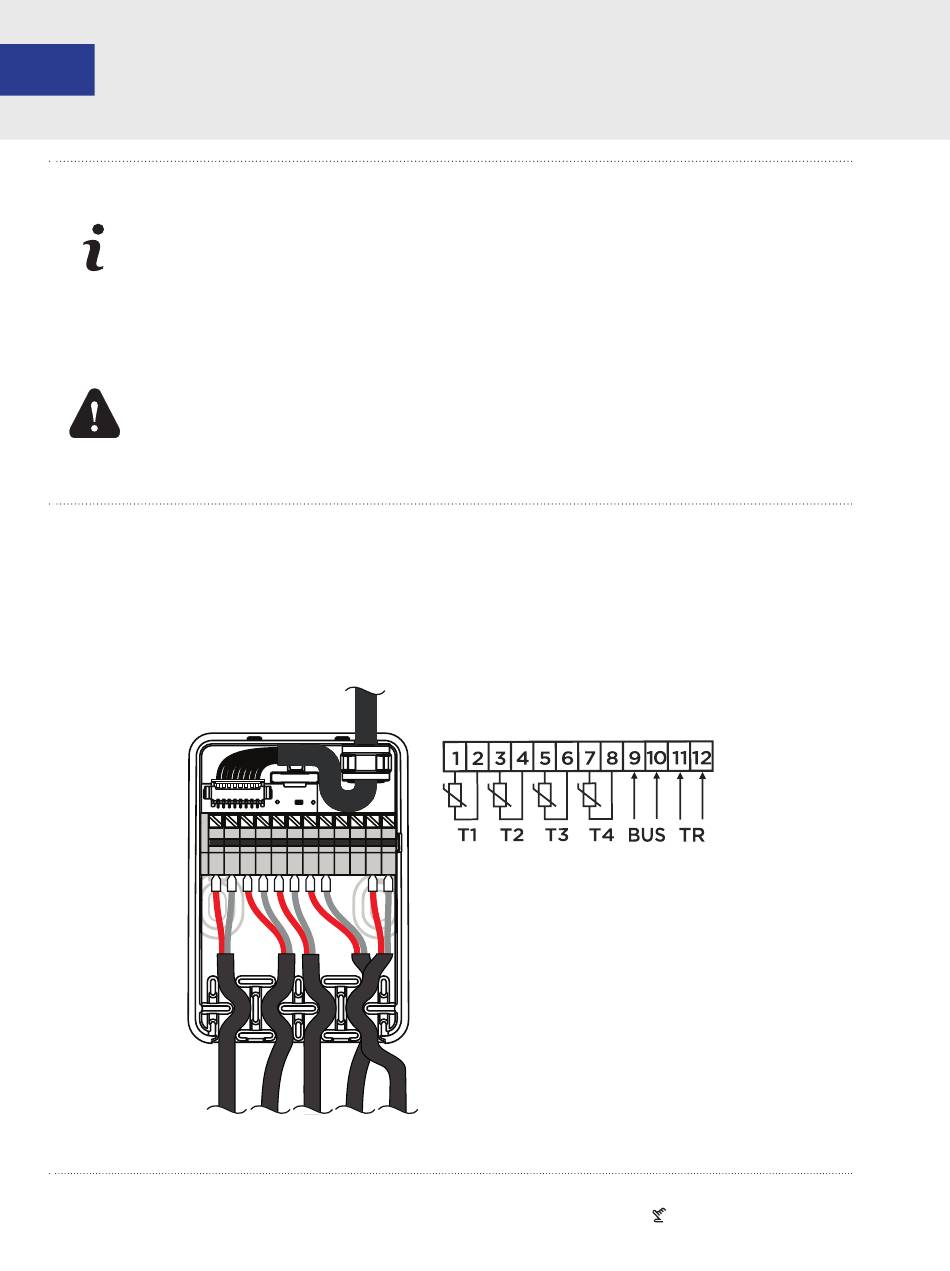

Temperaturfühler, verdrahtete Raumeinheiten und Verbindungen zwischen Reglern
werden an eine vorverdrahtete Verbindungsschiene angeschlossen.
Der Regler ermöglicht den Anschluss von vier Pt1000-Temperaturfühlern
(Anschlussklemmen 1 bis 8). Die Fühlerfunktion hängt vom Hydraulikdiagramm und der
Einstellung der Parameter S1.6 und S1.7 ab.
58
1
2
3
4
5
6
7
8
9
10
11
12
T1
T2 T3 T4
TR
