ELEKTRISCHER
DE
ANSCHLUSS DES REGLERS
BUS-Verbindung der Regler
Mit der BUS-Verbindung können beliebig viele MWR3-, WDC-, WXD- und K..-Regler
miteinander verbunden werden. Der erste oder führende Regler steuert physisch die
Energiequellen, während die anderen Regler nur die Heizkreise steuern.
Der Außentemperaturfühler und der Fühler für die Wärmequellentemperatur
müssen an den ersten Regler angeschlossen werden.

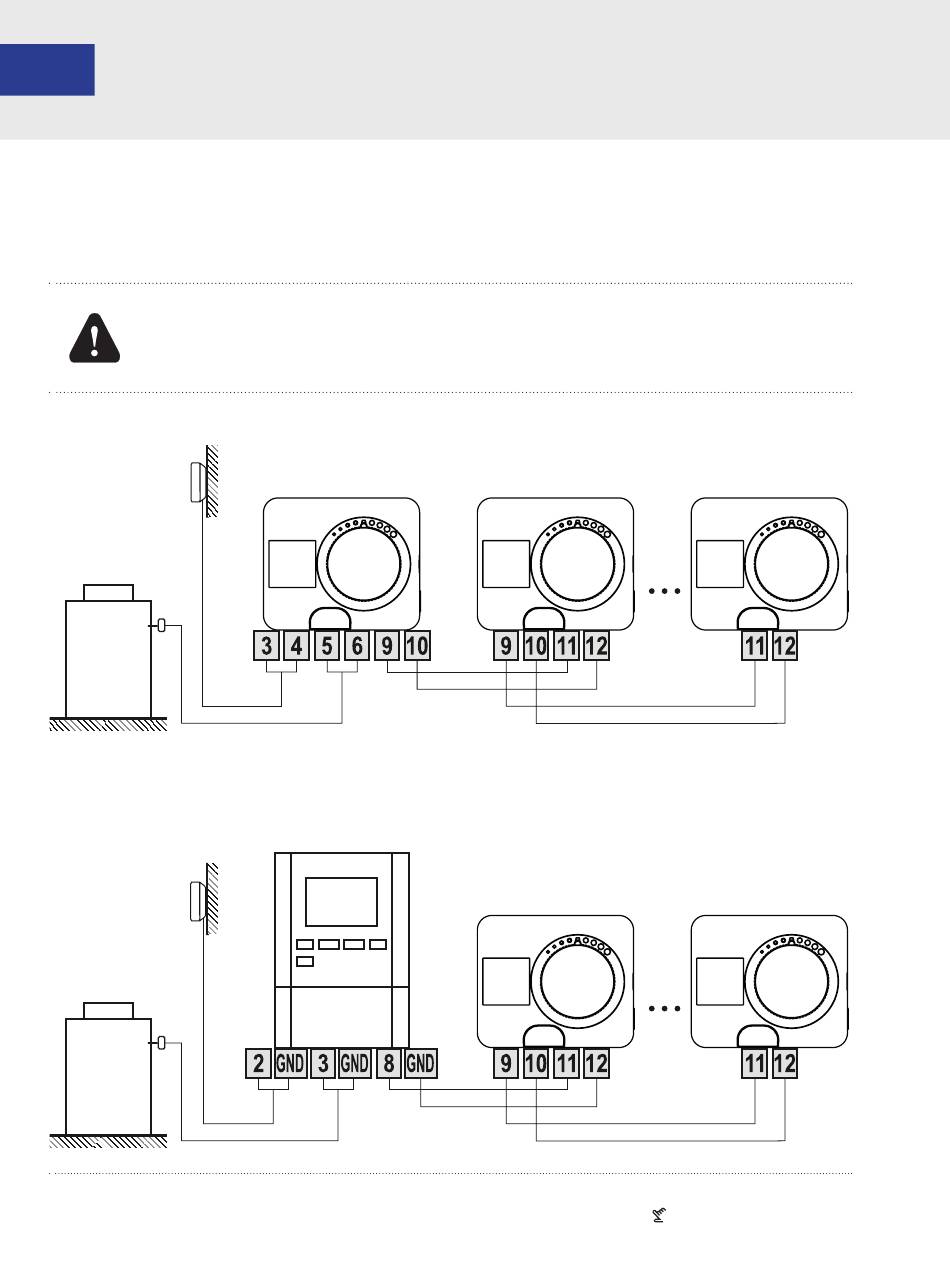

Beispiel für den BUS-Anschluss von MWR3-Reglern:
Externer
Fühler
Quelle
Beispiel für den BUS-Anschluss von WDC- MWR3-Reglern:
Externer
Fühler
Quelle
60
Erster Regler
Erster Regler
Zwischenregler
Zwischenregler
Letzter Regler
Letzter Regler
