Montage und Inbetriebnahme

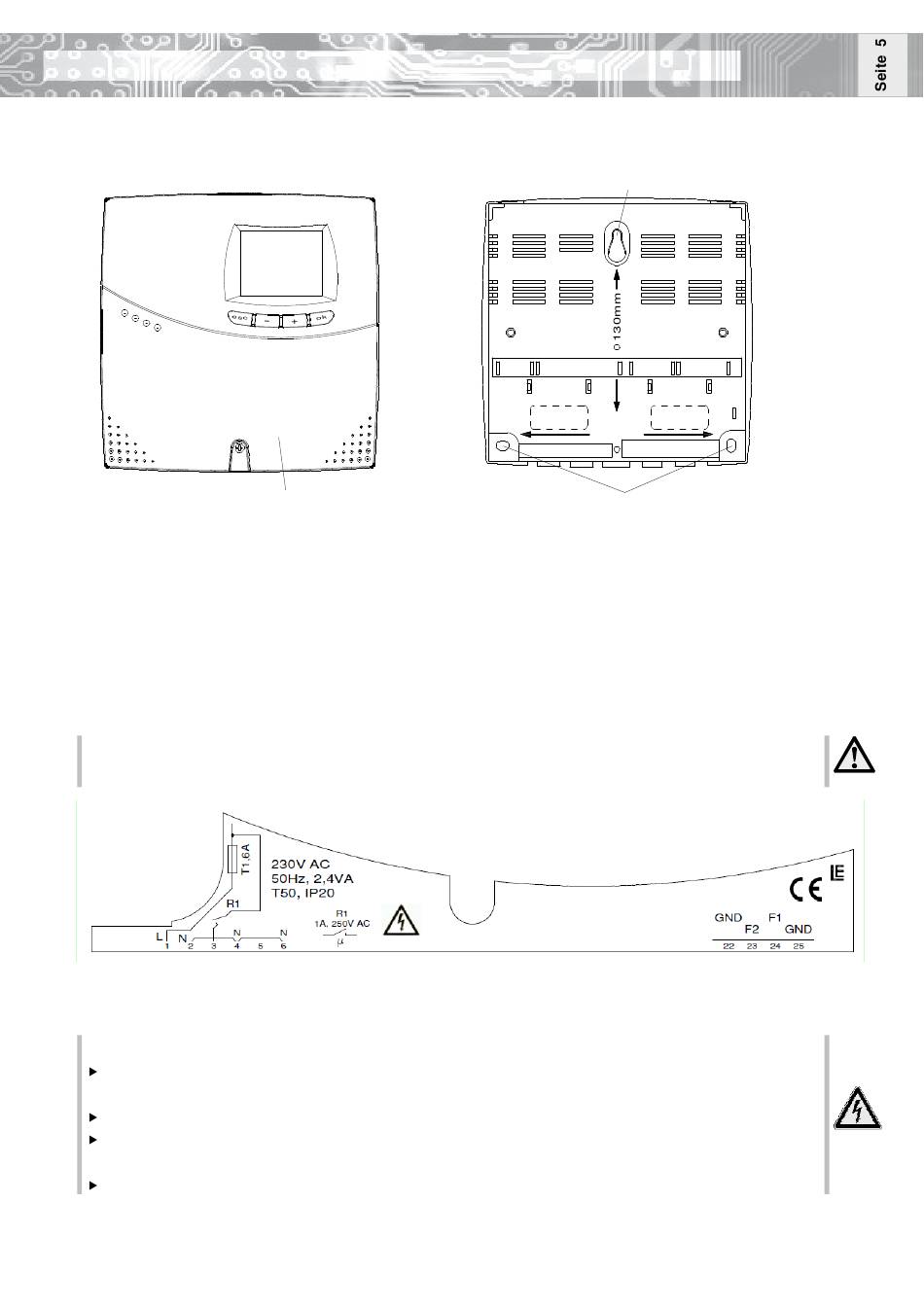

5.2. Montage des Reglers
Klemmenabdeckung
1. Geeigneten Montageort auswählen!
2. Klemmenabdeckung am Regler entfernen!
3. Mittleres, oberes Befestigungsloch anzeichnen und bohren (Ø 6 mm), beiliegenden Dübel einsetzen und
Schraube eindrehen!
4. Regler an der Schraube aufhängen und ausrichten!
5. Untere Befestigungslöcher anzeichnen (Lochabstand 140 mm), Regler wieder abnehmen!
6. Die beiden unteren Löcher bohren (Ø 6 mm)!
7. Dübel einsetzen und den Regler wieder aufhängen!
8. Regler an den beiden Befestigungslöchern festschrauben!
Verletzungsgefahr!
Regler nicht als Bohrschablone verwenden!
Anschlussbild
5.3. Elektrischer Anschluss
Lebensgefahr durch elektrischen Schlag!
Vor jedem Öffnen der Klemmenabdeckung ist der Regler von der Spannungsversorgung zu
trennen!
Gegen Wiedereinschalten sichern!
Stromart (Wechselstrom) und Spannung müssen mit den Angaben auf dem Anschlussbild über-
einstimmen.
Regler gemäß Anschlussbild anschließen.
Oberes Befestigungsloch (Aufhängung)
140mm
Untere Befestigungslöcher
GEFAHR
GEFAHR
