Roto Patio Inowa Einbau-, Wartungs- Und Bedienungsanleitung

Roto Patio Inowa Einbau-, Wartungs- Und Bedienungsanleitung

Der smarte beschlag für hochdichte schiebe-systeme
Vorschau ausblenden Andere Handbücher für Patio Inowa:
Inhaltsverzeichnis
Fenster- und Türtechnologie
Roto Patio
Inowa
Der smarte Beschlag
für hochdichte Schiebe-Systeme
Einbau-, Wartungs- und Bedienungsanleitung
für Holz- und Kunststoffprofile
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Roto Patio Inowa

  • Seite 1 Fenster- und Türtechnologie Roto Patio Inowa Der smarte Beschlag für hochdichte Schiebe-Systeme Einbau-, Wartungs- und Bedienungsanleitung für Holz- und Kunststoffprofile...
  • Seite 2 Kontakt Kontakt Roto Frank Fenster- und Türtechnologie GmbH Wilhelm-Frank-Platz 1 70771 Leinfelden-Echterdingen Deutschland Telefon +49 711 7598 0 Telefax +49 711 7598 253 info@roto-frank.com www.roto-frank.com 2 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 3: Inhaltsverzeichnis

    2.4.1 Fehlgebrauch........................19 Grundsätzliche Sicherheitshinweise..................2.5.1 Montage..........................19 2.5.2 Nutzung..........................20 2.5.3 Umgebungsbedingungen..................... 21 Bedienung..........................22 Information zum Produkt..................Allgemeine Beschlageigenschaften..................Anwendungsbereiche......................Anwendungsdiagramme...................... 3.3.1 200 kg........................... 24 Ausführungsvarianten......................25 3.4.1 Übersicht..........................25 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 3...
  • Seite 4 Pneumatische Stanze – PS 100.................... 56 6.3.2 Hydropneumatische Stanze – DUO..................57 Zubehör......................... Ersatzteil Aktivator für Steuereinheit mit Soft-Funktion............58 Steuereinheit mit Soft-Funktion.................... Aufkleber..........................60 Kurzanleitungen....................Schema A, A', K, K'....................... 4 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 5 Mittelschließer für Rückschiebesicherung................83 9.5.11 Gummipuffer.........................86 9.5.12 Bauteile im Stulp........................87 Rahmen..........................91 9.6.1 Rahmenteilpositionen......................91 9.6.2 Schließstück H/K, aufschraubbar..................94 9.6.2.1 Rahmen für Schließstücke H/K vorbereiten................94 9.6.2.2 Bohrungen für Schließstück vornehmen................97 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 5...
  • Seite 6 Steuereinheit mit Soft-Funktion spannen................115 9.7.6 Anschlag..........................116 9.7.6.1 Bohrungen für Anschlag vornehmen..................116 9.7.6.2 Anschlag montieren......................117 9.7.7 Endanschlag mit Unterlage....................118 9.7.8 Stopper Führungsschiene....................119 9.7.9 Hinweise zur Endmontage....................120 Einbauzeichnungen..................... 10.1 Erläuterung......................... 6 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 7 Schema C, C'........................124 Justierung......................11.1 Schließstück........................125 11.2 Schließzapfen einstellen..................... 11.3 Schließzapfen MB / Stift Rückschiebesicherung - verstellbar..........Bedienung......................12.1 Bedienungshinweise......................128 12.1.1 Roto Patio Inowa.........................128 12.2 Störungsabhilfe........................128 Wartung......................13.1 Wartungsintervalle......................13.2 Reinigung..........................130 13.3 Pflege..........................13.3.1 Roto Patio Inowa.........................131 13.4 Funktionsprüfung........................131 13.5 Instandsetzung........................132...
  • Seite 8: Informationen Allgemein

    Frästiefe für Getriebekasten KSR geändert  ab Seite Maßliche Zuordnung im erstöffnenden Flügel und Abbildung zur Position  ab Seite der Aushebesicherung geändert. Tabelle Schließstück, verschlussseitig, einfräsbar geändert  ab Seite 8 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 9: Anleitung

    Richtlinie VHBE: Beschläge für Fenster und Fenstertüren – Vorgaben und ■ Hinweise für Endanwender Richtlinie VHBH: Beschläge für Fenster und Fenstertüren – Vorgaben und ■ Hinweise zum Produkt und zur Haftung Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 9...
  • Seite 10: Ergänzende Richtlinien

    Maßeinheit angegeben. INFO Abbildungen sind in der Ausführung links dargestellt. Rechts spiegelbildlich ausführen. 1.3 Symbole Symbol Bedeutung Auflistung erste Hierarchie  Auflistung zweite Hierarchie   (Quer-)Verweis 10 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 11: Piktogramme

    Flügel oben links und rechts und unten links und rechts Flügel rechts Flügel unten Flügel Schema C, zweitöffnender Flügel, rechts Rahmen links Rahmen links unten Rahmen oben links Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 11...
  • Seite 12: Produktmerkmale

    Rahmen unten Rahmen unten links 1.5 Produktmerkmale Symbol Bedeutung Ablängbereich Breite Bezeichnung Dornmaß Einbau DIN Links / Rechts Farbe Farbcode Roto Flügelbreite Flügelhöhe Flügelgewicht Griffhöhe konstant Information Kuppelbar Länge 12 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 13: Abkürzungen

    Mittelverschluss Newtonmeter o. Abb. ohne Abbildung Pilzzapfen rechts Resistance Class Schlüsselweite V-Zapfen z. B. zum Beispiel 1.7 Zielgruppen Die Informationen in diesem Dokument richten sich an folgende Zielgruppen: Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 13...
  • Seite 14: Instruktionspflicht Der Zielgruppen

    Der Hersteller von Fenstern und Fenstertüren muss folgende Dokumente an den Bauelementehandel oder Bauherrn weiterreichen, auch wenn ein Subun- ternehmer (Montagebetrieb) zwischengeschaltet ist: Einbau-, Wartungs- und Bedienungsanleitung ■ 14 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 15: Verantwortung Des Bauelementehandels Und Montagebetriebes

    Geschäftsbedingungen und die Lieferbedingungen des Beschlagherstellers und die zum Zeitpunkt des Vertragsabschlusses gültigen gesetzlichen Regel- ungen. Die Gewährleistung erstreckt sich nur auf original Roto Bauteile. Technische Änderungen im Rahmen der Verbesserung der Gebrauchseigen- schaften und der Weiterentwicklung vorbehalten. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE ·...
  • Seite 16: Erhaltung Der Oberflächengüte

    Estrich nicht begangen werden darf oder keine Zugluft verträgt. Vorhandene Luftfeuchtigkeit der Raumluft mit Kondensationstrocknern nach außen abführen. Bei komplexeren Bauvorhaben wenn nötig einen Lüftungsplan aufstellen. Auch während Urlaubs- und Feiertagszeiten ausreichend lüften. 16 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 17: Sicherheit

    Das in dieser Anleitung beschriebene Beschlagsystem ist zum Einbau in schiebbare Flügel von Fenster und Fenstertüren bestimmt. Das Beschlag- system ist nur zur Weiterverarbeitung an lotrecht einzubauenden Fenstern und Fenstertürflügeln in den in der Anleitung beschriebenen Materialien Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 17...
  • Seite 18: Fehlgebrauch

    Stellung nicht an den Rahmen, an den Öffnungsbegrenzer (Puffer) oder an weitere Flügel stößt. Sicherstellen, dass der Flügel über den gesamten Bewegungs- bereich bis zur kompletten Schließ- oder Öffnungsstellung langsam von Hand geführt wird. 18 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 19: Fehlgebrauch

    Situationen oder Sachschäden führen. Je nach Absturzhöhe sind schwere bis lebensgefährliche Verletzungen und Glasbruch die Folge. Nur vom Beschlaghersteller freigegebene Beschlag-Zusammenstellungen verwenden. Nur originale oder vom Beschlaghersteller freigegebene Zubehörteile verwenden. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 19...
  • Seite 20: Nutzung

    Stellung nicht an den Rahmen oder an weitere Flügel stößt. Sicherstellen, dass der Flügel über den gesamten Bewegungsbereich bis zur kompletten Schließ- oder Öffnungsstellung langsam von Hand geführt wird. 20 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 21: Grundsätzliche Sicherheitshinweise Umgebungsbedingungen

    Alle Fenster und Fenstertüren für ca. 15 Minuten öffnen, damit ein vollständiger Luftaustausch stattfinden kann. Auch während Urlaubs- und Feiertagszeiten für ausreichende Lüftung sorgen. Bei Bauvorhaben eventuell Lüftungsplan erstellen. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 21...
  • Seite 22: Bedienung

    Gefahr von Verletzungen und Sachschäden durch unkontrolliertes Schließen und Öffnen des Flügels! Sicherstellen, dass der Flügel über den gesamten Bewegungsbereich bis zur kompletten Schließ- oder Öffnungsstellung langsam von Hand geführt wird. 22 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 23: Information Zum Produkt

    K und K' (innen oder außen laufend) C und C' (innen oder außen laufend) Widerstandsklasse Grundsicherheit und RC 2 / RC 2 N ■ Einsatzbereich -20°C bis +80°C ■ Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 23...
  • Seite 24: Anwendungsdiagramme

    920 – 2000 mm Flügelfalzhöhe 600 – 2500 mm (FFH) Flügelgewicht max. 200 kg (FG) – Glasgewicht max. 80 kg/m INFO Beim Einsatz von Steuereinheiten mit Soft-Funktion: FG > 20 kg 24 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 25: Ausführungsvarianten

    Schema K (innen laufend) Schema K' (außen laufend) 2 Schiebe-Flügel (Links und Rechts) 2 Schiebe-Flügel (Links und Rechts) 1 Festverglasung 1 Festverglasung 3.5 Maßangaben Beschlagnut Flügelprofil-Querschnitt [1] Beschlagachse [2] Beschlagnut Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 25...
  • Seite 26: Maßangaben Bauteile

    Schließzapfen MB Bezeichnung L = 17,4 - 62,4 verstellbar L = 19,8 - 53,5 Stift Rückschiebsicherung Bezeichnung L = 20,0 - 46,5 verstellbar L = 35,5 - 53,5 26 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 27: Beschlagübersichten

    Beschlagübersichten 4 Beschlagübersichten Die Beschlagübersichten auf den folgenden Seiten stellen eine Empfehlung der Roto Frank Fenster- und Türtechno- logie GmbH dar. Die grundsätzliche Seitenaufteilung im Kapitel Beschlagübersichten zeigt zuerst beispielhaft die Zusammenstellung von einzelnen Beschlagteilen. Auf den folgenden Seiten befindet sich die zugehörige Artikelliste.
  • Seite 28: Schema A, K

    Beschlagübersichten Schema A, K 4.1 Schema A, K 28 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 29: Anwendungsbereich

    Größenabhängige Kombinationen: Laufwagen ≤ 760 764350 Links 821686 Rechts 823733 572665 764350 FFB > 1060 mm dritter Laufwagen erforderlich. In diesem Bereich keine Verklotzung zur Lastabtragung über den Laufwagen. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 29...
  • Seite 30: Steuereinheit

    FFB > 1060 mm dritte Steuereinheit erforderlich. Nur in Kombination mit Schließstück MB aufschraubbar. Nicht einsetzbar in Kombination Steuereinheit mit SoftOpen. Nur so viele Unterlagen benutzen, wie in Profilüberprüfung angegeben. 30 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 31: Schließzapfen Mb Verstellbar

    Schema A, K [12] Schließzapfen MB verstellbar Anpressdruckverstellbar 19,8 786728 35,5 858628 39,5 839047 45,8 791838 47,8 788696 53,5 839045 [35] Bürstenträger Bürstenträger 809520 [37] Gummipuffer 16,5 780647 17,5 798249 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 31...
  • Seite 32: Schema A, K | Rc 2 / Rc 2 N | Kunststoff

    Beschlagübersichten Schema A, K | RC 2 / RC 2 N | Kunststoff 4.2 Schema A, K | RC 2 / RC 2 N | Kunststoff 32 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 33 255281 ≤ 760 764350 Laufwagen 572665 764350 Links 821686 Rechts 823733 FFB > 1060 mm dritter Laufwagen erforderlich. In diesem Bereich keine Verklotzung zur Lastabtragung über den Laufwagen. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 33...
  • Seite 34: Sh-Schließstück

    [16] Griff, abschließbar (200 mm Grifflänge)  CTL_1 34,2 Natursilber R01.1 858400 Mittelbronze R05.3 858402 Tiefschwarz R06.2 858401 Verkehrsweiß R07.2 858338 FFB > 1060 mm dritte Steuereinheit erforderlich. 34 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 35 823752 INFO DIN L: Rechte Bauteile bestellen. DIN R: Linke Bauteile bestellen. Nicht einsetzbar in Kombination Steuereinheit mit SoftOpen. Nur so viele Unterlagen benutzen, wie in Profilüberprüfung angegeben. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 35...
  • Seite 36: Schema A', K

    Beschlagübersichten Schema A', K' 4.3 Schema A', K' 36 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 37 MV-Bauteil 200, (FFB > 1910 mm; o. Abb.) 600 KU 255282 200 KU – – 308267 255281 – – 308267 Laufschiene Größenabhängige Kombinationen: ≤ 760 764350 Holz 3200 807733 6400 807734 572665 764350 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 37...
  • Seite 38 FFB > 1060 mm dritter Laufwagen erforderlich. In diesem Bereich keine Verklotzung zur Lastabtragung über den Laufwagen. [11] FFB > 1060 mm dritte Steuereinheit erforderlich. [12] Nur in Kombination mit Schließstück MB aufschraubbar. 38 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 39 [35] Bürstenträger Bürstenträger 809520 [37] Gummipuffer 16,5 780647 17,5 798249 [13] Nicht einsetzbar in Kombination Steuereinheit mit SoftOpen. [14] Nur so viele Unterlagen benutzen, wie in Profilüberprüfung angegeben. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 39...
  • Seite 40: Schema C | Kunststoff

    Beschlagübersichten Schema C | Kunststoff 4.4 Schema C | Kunststoff 40 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 41 MV-Bauteil 200, (FFB > 1910 mm; o. Abb.) 255281 2401 – 2500 200 KU – – 308267 – – 308267 600 KU 255282 200 KU – – 308267 255281 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 41...
  • Seite 42 FFB > 1060 mm dritter Laufwagen erforderlich. In diesem Bereich keine Verklotzung zur Lastabtragung über den Laufwagen. [16] FFB > 1060 mm dritte Steuereinheit erforderlich. [17] Nur in Kombination mit Schließstück MB aufschraubbar. 42 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 43 16,5 780647 17,5 798249 [33] Stopper [18] [18] Nicht einsetzbar in Kombination Steuereinheit mit SoftOpen und SoftStop mittelbruchseitig. [19] Nur so viele Unterlagen benutzen, wie in Profilüberprüfung angegeben. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 43...
  • Seite 44: Schema C' | Holz

    Beschlagübersichten Schema C' | Holz 4.5 Schema C' | Holz 34 33 49 51 44 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 45 MV-Bauteil 200, (FFB > 1910 mm; o. Abb.) 255281 2401 – 2500 200 KU – – 308267 – – 308267 600 KU 255282 200 KU – – 308267 255281 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 45...
  • Seite 46 Schließstück Fehlbedienung 822789 [20] FFB > 1060 mm dritter Laufwagen erforderlich. In diesem Bereich keine Verklotzung zur Lastabtragung über den Laufwagen. [21] FFB > 1060 mm dritte Steuereinheit erforderlich. 46 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 47 Rechts 823736 [22] Nur in Kombination mit Schließstück MB aufschraubbar. [23] Nicht einsetzbar in Kombination Steuereinheit mit SoftOpen. [24] Nur so viele Unterlagen benutzen, wie in Profilüberprüfung angegeben. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 47...
  • Seite 48 DIN R: Linke Bauteile bestellen. [24] Stift verstellbar Rückschiebesicherung Anpressdruckverstellbar 36 mm 858629 40 mm 839049 54 mm 839048 [35] Bürstenträger Bürstenträger 809520 [37] Gummipuffer 16,5 780647 17,5 798249 48 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 49: Getriebe

    1201 – 1600 1290 Roto Sil 785924 1601 – 1800 1690 Roto Sil 785926 1801 – 2400 1890 1000 Roto Sil 785927 2401 – 2500 2290 1000 Roto Sil 785929 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 49...
  • Seite 50: Abschließbar

    1000 Roto Sil 795603 2401 – 2500 2290 1000 Roto Sil 795604 1801 – 2400 1890 1000 Roto Sil 798218 2401 – 2500 2290 1000 Roto Sil 798219 50 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 51 1601 – 1800 1690 – – Roto Sil 809607 1801 – 2400 1890 1000 – – Roto Sil 809608 2401 – 2500 2290 1000 – – Roto Sil 809610 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 51...
  • Seite 52: Lehren / Werkzeuge

    Mittelschließer: 4 x Ø 3,0 / 1 x Ø 12,0 Holz 893971 Kunststoff 893970 für Mittelschließer verstellbar: 4 x Ø 3,0 / 1 x Ø 14,0 Holz 836943 Kunststoff 836942 52 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 53: Schließstücke

    Pfosten MB 5862 834689 Rehau Synego Slide 838582 Schließstück Rückschiebesicherung Aluplast SmartSlide Pfosten MB 140045 834697 Gealan Smoovio Pfosten MB 5862 834695 Rehau Synego Slide 838582 Weitere Lehren auf Anfrage. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 53...
  • Seite 54: Anreißer

    Anreißer Schließstück H/K, aufschraubbar – – 772626 6.2 Werkzeuge 6.2.1 Innensechskantschlüssel Innensechskantschlüssel: E- und P-Schließzapfen 208609 Innensechskantschlüssel: Nachregulierung (2,5 / 4,0 mm) 230764 6.2.2 Verstellwerkzeuge Verstellwerkzeug: V-Schließzapfen 258191 381574 54 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 55: Ziehgriff

    Lehren / Werkzeuge Werkzeuge Ziehgriff 6.2.3 Ziehgriff Ziehgriff für Axerlagerstift 740068 Ersatzklinge 230765 6.2.4 Spannwerkzeug für Steuereinheit mit Soft-Funktion Spannwerkzeug für Steuereinheit mit Soft-Funktion 837763 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 55...
  • Seite 56: Stanzen

    Fußsteuerung für Pneumatische Stanze – 554096 Handsteuerung für Pneumatische Stanze – 554097 Messlineal Links 230758 Rechts 230759 Messschieber mit Mittenfixierung Links 324020 Rechts 324021 Messschieber KSR Links 632972 Rechts 632973 56 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 57: Hydropneumatische Stanze - Duo

    Fußsteuerung für Hydropneumatische Stanze – 230760 Handsteuerung für Hydropneumatische Stanze – 230761 Messlineal Links 230758 Rechts 230759 Messschieber mit Mittenfixierung Links 324020 Rechts 324021 Messschieber KSR Links 632972 Rechts 632973 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 57...
  • Seite 58: Zubehör

    837236 Rechts 837153 Steuereinheit-Set mit SoftOpen (inkl. Aktivator) FG ≤ 200 kg Einbauposition: mittelbruchseitig oben Mittelbruchseite 100 kg Links 838569 Rechts 838566 200 kg Links 838570 Rechts 838567 58 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 59: Positionierungsmöglichkeiten Steuereinheit

    SoftOpen 710 / 920 Zusatzsteuerrolle zeigt zur Flügel- mittelbruchseitig Dämpft die Bewegung des Flügels in Öffnungsrichtung mitte und zieht ihn langsam in Endposition. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 59...
  • Seite 60: Aufkleber

    Zubehör Aufkleber 7.3 Aufkleber Roto Patio Inowa www.roto-frank.com Aufkleber Bedienreihenfolge Schema A 811486 60 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 61 Zubehör Aufkleber Roto Patio Inowa Schema C www.roto-frank.com Abb. 7.1: Abbildung für Einbau DIN Rechts Aufkleber Bedienreihenfolge Schema C Links 823251 Rechts 823250 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 61...
  • Seite 62: Kurzanleitungen

    Durchgängig vollflächige Unterlage empfohlen. Beschlag justieren.  ab Seite 125 ■ ■  ab Seite 131 Beschlag schmieren. ■ ■ Bedienkraft Griff prüfen. Bedienkraft ≤ 10 Nm ■ ■ 62 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 63: Montage

    Durch silikonhaltige Dichtstoffe kann die Dichtwirkung im Bereich der Bodenschwelle nach 3 – 5 Jahren stark nachlassen. Nur silikonfreie Dichtstoffe zum Abdichten der Bodenschwelle nutzen. Überschüssigen Dichtstoff nach der Montage entfernen. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 63...
  • Seite 64: Schraubverbindungen

    Die Leichtgängigkeit wird durch Schmieren oder durch Justieren der Beschläge verbessert. Alle funktionsrelevanten Bauteile des Beschlags müssen, nach den Vorgaben im Kapitel Wartung, nach dem Einbau geschmiert werden. Empfohlene Schmierstoffe Roto NX / NT Fett ■ Empfohlene Schmierstellen siehe Kapitel Wartung ...
  • Seite 65: Übersicht

    Schließstück / Anschlag ST3,9 - 4,1 x ... ohne Vorgabe SH-Schließstück ST3,9 - 4,1 x ... ohne Vorgabe Aktivator / Stopper ST3,9 - 4,1 x ... ohne Vorgabe Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 65...
  • Seite 66: Bohr- Und Fräsmaße

    Senkschrauben (ISO 7046-1 M5 x …) Ø 10 Ausfräsung Getriebekasten ≥100 [1] Mitte Getriebekasten [2] Beschlagnut [3] Frästiefe Getriebekasten: DM + 17 (z. B. 30 +17 = 47 mm) [4] Dornmaß (DM) 66 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 67: Ksr-Getriebe Abschließbar

    Montage Bohr- und Fräsmaße KSR-Getriebe abschließbar 9.3.2 KSR-Getriebe abschließbar Bohrungen für Griff Roto Line und Profilzylinder für abschließbare Getriebe [1] Dornmaß [2] Griffhöhe [3] Mitte Getriebekasten [4] Min. Frästiefe Bohrungen: Unten für Vierkant und Befestigung Griff, oben für Profilzylinder und Befestigung Profilzylinder- Rosette Überschlaghöhe...
  • Seite 68: Schaltfolgeregelung Zapfen

    F = Schaltfolgeregelung Zapfen in Schiebeöffnungs-  9.5.12 “Bauteile im Stulp” ab Seite 87 stellung 9.3.5 Schließstück H, einfräsbar Ausfräsung Schließstück H, einfräsbar Frästiefe = 10 mm [1] Zapfen (KSR Getriebe) 27.7 68 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 69: Bohr- Und Fräsmaße Gummipuffer

    Bohr- und Fräsmaße Gummipuffer 9.3.6 Gummipuffer Stufenbohrung mit Flachbohrer ausführen. 1. 6 mm tief mit Ø 22 mm bohren. 2. 13 mm tief mit Ø 12,5 mm bohren. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 69...
  • Seite 70: Kraftschlüssige Verbindung

    Zahnsegment Bauteil B Schraube Kraftschlüssige Verbindungen entstehen durch Festschrauben der Bauteile A und B, sodass Kräfte und Bewegungen verlustfrei übertragen werden. INFO Alle koppelbaren Bauteile sind im Auslieferungszustand mittenfixiert. 70 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 71: Flügel

    Beschlag abgelängt 1. Beschlagteil an gewünschter Position anlegen. 2. Länge am Beschlagteil markieren. 3. Beschlagteil [1] in die pneumatische Stanze [2] einlegen. 4. Beschlagteil ausrichten. 5. Beschlagteil ablängen. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 71...
  • Seite 72: Montagefolge

    [5] Mittelverschlüsse waagrecht oben und unten (größenabhängig) [6] Mittelverschlüsse senkrecht mittelbruchseitig (größenabhängig) INFO Nach Montage die Mittenfixierung am Getriebe durch 180°-Drehung des Griffs brechen. Den Griff in Schiebeöffnungsstellung drehen. 72 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 73: Eckumlenkung

     9.5.1 “Beschlagteile ablängen” ab Seite 71 ablängen. 2. Mittelverschluss mit der abgelängten Seite nach unten einsetzen und kraftschlüssige Verbindung herstellen.  9.4 “Kraftschlüssige Verbindung” ab Seite 70 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 73...
  • Seite 74: Mittelverschluss Waagrecht

    1. Getriebe an gewünschter Position anlegen, einseitig Länge markieren, entnehmen und  9.5.1 “Beschlagteile ablängen” ab ablängen Seite 2. Getriebe einsetzen. Kraftschlüssige Verbindung herstellen  9.4 “Kraftschlüssige Verbindung” ab Seite 74 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 75: Griff Und Griffmulde

    Griff und Griffmulde 9.5.6 Griff und Griffmulde Griff und Griffmulde montieren 1. Griff [1] in 90°-Stellung bringen  12.1.1 “Roto Patio Inowa” ab Seite 128. 2. Abdeckung [2] der Rosette drehen um Schraub- bohrungen freizulegen. 3. Griff in den Flügel [3] einstecken.
  • Seite 76: Laufwagen

    Ausrichten der Bohrlehre beschädigen den Flügel beim Bohren. Griff muss in Schiebeöffnungsstellung [1] sein. Bohrlehre auf Zapfen [2] stecken. Position der Einbauzeichnung entnehmen  ab Seite 121. 76 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 77: Laufwagen Montieren

    Abgebildet: Schema A, DIN L 2. Laufwagen [2] einsetzen und mit Schrauben [3] festschrauben. Bürstenträger montieren 1. Bürstenträger [1] auf den Laufwagen stecken. Dabei auf die entgegengesetzte Ausrichtung der Bürsten [2] achten. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 77...
  • Seite 78: Steuereinheit

    Ausrichten der Bohrlehre beschädigen den Flügel beim Bohren. Griff muss in Schiebeöffnungsstellung [1] sein. Bohrlehre auf Zapfen [2] stecken.  ab Seite Position der Einbauzeichnung entnehmen 121. 78 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 79: Steuereinheit Montieren

    Flügel Steuereinheit Steuereinheit montieren 1. Bohrungen [1] vornehmen. Bohrer: Holz Ø 3,0; Kunststoff Ø 3,5 Abgebildet: Schema A, DIN L 2. Steuereinheit einsetzen und mit Schrauben [2] festschrauben. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 79...

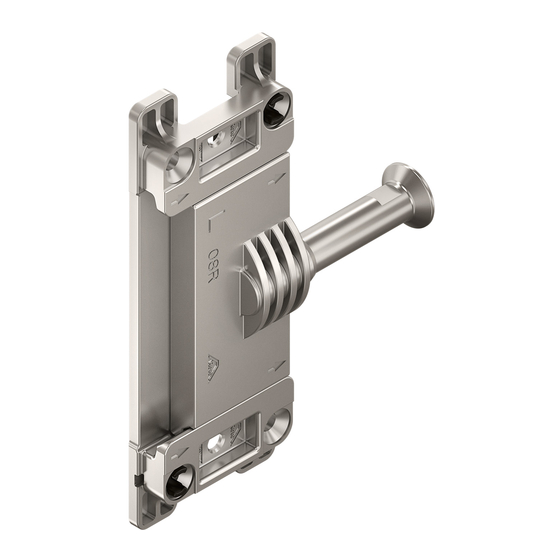

  • Seite 80: Mittelschließer

    Bohrlehre auf Steuerzapfen [3] stecken. Position der Einbauzeichnung entnehmen  ab Seite 121. INFO Bei RC 2 und Schema C gleich die Bohrungen der Mittelschließer für Rückschiebsicherung vornehmen  ab Seite 80 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 81: Mittelschließer Montieren

    2. Mittelschließer so einsetzen das die Aufnahme des Schließzapfens MB zur Bohrung [3] an der Flügel- außenseite zeigt. Mit 4 Schrauben [4] festschrauben. 3. Schließzapfen MB [5] in Zapfenführung einsetzen. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 81...
  • Seite 82 Montage Flügel Mittelschließer 4. Schließzapfen MB festschrauben. Werkzeug: Maulschlüssel SW8 / Innensechskant INFO Schließzapfen MB handfest anziehen. 82 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 83: Mittelschließer Für Rückschiebesicherung

    Seite mit der Bohrung Ø 12,0 / 14,0 [1] zum Griff zeigt. Bohrlehre auf Steuerzapfen [2] stecken. Position der Einbauzeichnung RC bzw. Schema C entnehmen  ab Seite 121. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 83...
  • Seite 84: Mittelschließer Für Rückschiebesicherung Montieren

     ab Seite Griff in Schließstellung bringen. 3. Mittelschließer so einsetzen das die Aufnahme des Schließzapfens MB zur Bohrung [3] an der Flügel- außenseite zeigt. Mit 4 Schrauben [4] festschrauben. 84 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 85 Montage Flügel Mittelschließer für Rückschiebesicherung 4. Stift Rückschiebesicherung [5] in Zapfenführung einsetzen. 5. Stift Rückschiebesicherung festschrauben. Werkzeug: Innensechskantschlüssel SW3. INFO Stift Rückschiebesicherung handfest anziehen. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 85...
  • Seite 86: Gummipuffer

    2. 2 Bohrungen Ø 10 mm für Gummipuffer durch die Abdeckung oben und unten vornehmen. INFO Maße X zur Position der Bohrung sind profilabhängig. 3. Gummipuffer [1] einstecken. 86 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 87: Bauteile Im Stulp

    1601 - 1800 FFH-48 – 1239 1801 - 2000 1356 FFH-48 1585 2001 - 2200 1356 FFH-48 1585 2201 - 2400 1356 FFH-48 1585 2401 - 2500 1756 FFH-48 1629 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 87...
  • Seite 88  9.6.2 “Schließstück H/K, festschrauben aufschraubbar” ab Seite 2. Bolzen auf die am Getriebe vorhandene Position [1], Markierung (rot) zeigt nach oben, aufstecken. Mit 1 Schraube [2] festschrauben. 88 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 89 1801 - 2000 1345 FFH-59 1585 1525 2001 - 2200 1345 FFH-59 1585 1525 2201 - 2400 1345 FFH-59 1585 1525 2401 - 2500 1745 FFH-59 1629 1569 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 89...
  • Seite 90: Schaltfolgeregelung Montieren

    Flügel mit 4 Schrauben festschrauben. 2. Aushebesicherung [4] über dem untersten Schließ- stück [5], 2 mm zur Oberkante [C] Schließstück versetzt, mit 2 Schrauben am erstöffnenden Flügel festschrauben. 90 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 91: Rahmen

    Schließstück einfräsbar mittig in Ausfräsung einsetzen. ■ Schließstück MB mittig ausrichten. ■ Maße M1 - M4 gültig für Überdeckung Führungsschiene Steuereinheit ≥ 9 mm. ■ Profilüberprüfung beachten. ■ Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 91...
  • Seite 92: Schließstück, Verschlussseitig, Aufschraubbar

    Schließstück MB, mittelbruchseitig FFH / mm 600 - 800 FFH-21 – – 801 - 1000 FFH-21 – – 1001 - 1200 FFH-21 – – 1201 - 1400 FFH-619 FFH-21 – 92 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 93: Sh-Schließstück, Verschlussseitig, Aufschraubbar

    FFH-679 – FFH-279 FFH-149 1901 - 2100 FFH-1279 FFH-679 – FFH-279 FFH-149 2101 - 2300 FFH-1483 FFH-1079 FFH-679 FFH-279 FFH-149 2301 - 2500 FFH-1679 FFH-1079 FFH-679 FFH-279 FFH-149 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 93...
  • Seite 94: Schließstück H/K, Aufschraubbar

    Der Anreißer ist jeweils für innen und außen laufende Flügel verwendbar. Im Auslieferungszustand ist er geeignet für: DIN L innen laufend ■ DIN R außen laufend ■ Anreißer vorbereiten 1. Anreißerspitzen [1] herausdrehen. 94 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 95: Position Markieren

    Schließzapfen [2] anlegen. INFO Bei Verwendung des Anreißers zur Ermittlung der korrekten Bohrmarkie- rungen Griff in Offenstellung bringen. Die korrekte Lage wird mit Hilfe eines Magneten im Anreißer sichergestellt. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 95...
  • Seite 96 2. Flügel mit aufgesetztem Anreißer zufahren. Ansicht ohne Flügel und Beschlag: Beim Zufahren des Flügels entstehen durch die Anreißerspitzen zwei Anreißmarken im Rahmen- profil. Diese markieren die korrekte Bohrposition für das jeweilige Schließstück. 96 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 97: Bohrungen Für Schließstück Vornehmen

    Bohrer: 2 x Ø 4,5 mm; Tiefe = Y 9.6.2.3 Schließstück montieren 1. Schließstücke [1] mit je 2 Schrauben [2] festschrauben. INFO Vorgaben zum Bohren unbedingt beachten  9.6.2.2 “Bohrungen für Schließstück vornehmen” ab Seite Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 97...
  • Seite 98: Schließstück Fehlbedienung

    1. Position Schließstück Fehlbedienung siehe Einbau- zeichnung. INFO Rahmenprofil mit Stahlkern vorbohren. Bohrer: 2 x Ø 3,5; Tiefe = X Bohrungen vornehmen. Bohrer: 2 x Ø 4,5; Tiefe = Y 98 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 99: Schließstück Fehlbedienung Montieren

    9.6.3.2 Schließstück Fehlbedienung montieren 1. Schließstück Fehlbedienung [1] mit 2 Schrauben [2] festschrauben. INFO Vorgaben zum Bohren unbedingt  9.6.3.1 “Bohrungen für beachten Schließstück Fehlbedienung vornehmen” ab Seite Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 99...
  • Seite 100: Schließstück Rückschiebesicherung

    Bohrer: Ø 12,5 mm INFO Bohrtiefe der systemspezifischen Profil- überprüfung entnehmen. 3. Schließstück Rückschiebesicherung [5] mit 2 Schrauben [6] festschrauben. 4. Abdeckkappe [7] auf Schließstück Rückschiebesi- cherung klipsen. 100 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 101: Schließstück Schema C

    1. Schließstücke [1] mit 2 Schrauben [2] in Langlö- chern vorpositionieren. Position kontrollieren und mit weiteren 2 Schrauben [3] festschrauben. INFO Vorgaben zum Bohren unbedingt  9.3.4 “Schaltfolgere- beachten . gelung Zapfen” ab Seite 68 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 101...
  • Seite 102: Laufschiene

    Auf sichere Befestigung der Laufschiene achten. ■ 1. Laufschiene [1] zuschneiden. X = RiB - 2 mm Y = Profilbreite 2. Laufschiene auf Bodenschwelle [2] aufsetzen und fest in die Bodenschwellennut [3] drücken. 102 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 103: Führungsschiene

    Führungsschiene vorbereiten - Variante geteilte Führungsschiene 1. Führungsschiene für Durchgangsbereich zuschneiden und vorbohren. X = (RiB - 2 mm)/2 2. Führungsschiene für Festverglasungsbereich zuschneiden und vorbohren. X = (RiB - 2 mm)/2 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 103...
  • Seite 104: Führungsschiene Im Durchgangsbereich Montieren - Variante Geteilte Führungsschiene

    Unkontrolliertes Heben und Tragen von schweren Lasten kann zu Körperverletzung führen. Transport und Einbau muss von mindestens zwei Personen durchgeführt werden.  15 “Transport” ab Seite 137 Transportmittel verwenden. Geltende Unfallverhütungsvorschriften beachten. 104 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 105 Unkontrolliertes Heben und Tragen von schweren Lasten kann zu Sachschäden führen. Transport und Einbau muss von mindestens zwei Personen durchgeführt werden.  15 “Transport” ab Seite 137 Transportmittel verwenden. Flügel nicht auf den Laufwerken abstellen. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 105...
  • Seite 106: Flügel Einsetzen

    Führungsschiene ist im Durchgangsbereich montiert. Führungsschiene für den Festverglasungsbereich ist vorbereitet . 1. Griff in Schiebeöffnungsstellung bringen 2. Vor Festverglasungsbereich Flügel unten in Rahmen führen, bis Laufwagen auf Laufschiene senkrecht aufsetzt. 106 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 107: Variante Durchgängige Führungsschiene, Flügel Unten Einsetzen

    Griff in Schließstellung bringen 5. Vorbereitete Führungsschiene in den Rahmen im Festverglasungsbereich einsetzen und mit Schrauben (Schraubabstand max. 300 mm) festschrauben. Variante durchgängige Führungsschiene, Flügel unten einsetzen 1. Führungsschiene zuschneiden. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 107...
  • Seite 108: Variante Durchgängige Führungsschiene, Flügel Oben Einsetzen

    Führungsschiene in vorgesehener Rahmennut montiert werden kann. 4. Führungsschiene mit Schrauben [1] (Schraubab- stand max. 300 mm) festschrauben. Variante durchgängige Führungsschiene, Flügel oben einsetzen 1. Führungsschiene zuschneiden. 108 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 109 300 mm) festschrauben. Griff in Schiebeöffnungsstellung bringen Vor Durchgangsbereich Flügel oben in Rahmen führen, bis Steuereinheiten in Führungsschiene eingreifen. 3. Flügel kontrolliert unten einschwenken, bis Laufwagen auf Laufschiene senkrecht aufsetzt. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 109...
  • Seite 110: Schließstück Mb

    1. Bohrlehre Schließstück MB [1] auf Höhe des Schließzapfens [2] bündig an Rahmenprofil anlegen. Sitz der Bohrlehre markieren. 2. Bohrungen [3] vornehmen. Bohrer: Holz Ø 3,0; Kunststoff Ø 3,5 110 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 111: Schließstück Mb Montieren

    Höhe des Schließzapfens [2] bündig an Rahmenprofil anlegen. Zur besseren Orientierung den Flügel mit montiertem Schließzapfen in Pfeil- richtung fahren. Bohrungen [3] vornehmen. Bohrer: 4 x Ø 3,0 mm Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 111...
  • Seite 112: Sh-Schließstück Mb Montieren

    1. Anzahl der benötigten Unterlagen [1] der Profil- 1 1 1 überprüfung entnehmen oder berechnen. Anzahl Unterlagen = (Y-38)/2 Zwischen dem höchsten Punkt des Aktivators [2] und der Auflagefläche Steuereinheit Abstand 27,5±1 mm einhalten. 112 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 113: Schema A

    Aktivator mit 3 Schrauben festschrauben. INFO Steuereinheit mit SoftOpen: Wenn Flügel nicht am Puffer anschlagen soll dann Schraubposition Aktivator um mindestens 21 mm (Z + 21 und Y + 21) verschieben. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 113...
  • Seite 114: Schema C

    Zweitöffnenden Flügel schließen und Griff in Schließstellung bringen. Erstöffnenden Flügel [A] langsam schließen und wieder öffnen um die Einbauposition des Aktivators zu erhalten. Bohrungen für Schrauben [3] vorbohren. Mit 3 Schrauben festschrauben. 114 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 115: Steuereinheit Mit Soft-Funktion Spannen

    Element langsam zuschieben, bis Mitnehmer [3] am Spannwerkzeug in Steuereinheit mit Soft- Funktion einrastet. 2. Um die Soft-Funktion zu aktivieren Element langsam aufschieben. Mitnehmer am Spann- werkzeug löst sich selbstständig. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 115...
  • Seite 116: Anschlag

    1. Position Auflauf siehe Einbauzeichnung. Seite 121 INFO Rahmenprofil mit Stahlkern vorbohren. Bohrer: 2 x Ø 3,5; Tiefe = X Bohrungen vornehmen. Bohrer: 2 x Ø 4,5; Tiefe = Y 116 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 117: Anschlag Montieren

    Vorgaben zum Bohren unbedingt  9.7.6.1 “Bohrungen für beachten Anschlag vornehmen” ab Seite 116. Ausnahme: Holz, Schema C' 1. Anschlag [1] waagrecht ausrichten und mit 2 Schrauben [2] festschrauben. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 117...
  • Seite 118: Endanschlag Mit Unterlage

    3. Bohrungen für Endanschlag vornehmen. [A]: Ø 8,0+0,2 (1x) [B]: Vorbohren Ø 3,0 (1x) 4. Gummipuffer [3] in Endanschlag [4] montieren, auf Unterlage setzen und mit Schraube [5] festschrauben. 118 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 119: Stopper Führungsschiene

     Zweitöffnender Flügel liegt auf dem Tisch: Position Rollenaußenkante Steuereinheit geriebeseitig markieren [A]. 1. Zweitöffnenden Flügel schließen. Markierung "Position Rollenaußenkante Steuer- einheit" vom Flügel auf den Rahmen übertragen und um 82 mm Richtung Getriebeseite versetzen [B]. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 119...
  • Seite 120: Hinweise Zur Endmontage

    Um Funktion und Sicherheit des Elements zu gewährleisten, beträgt die maximal zulässige Durchbiegung des Rahmens 3 mm. INFO Bodenschwelle alle 300 mm ganzflächig unter- legen. [1] Unterlage ≤300 120 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 121: Einbauzeichnungen

    Schaltfolgeregelung Schema A Schema A Schema A' Schema A' Schema C Schema C Schema C' Schema C' Schliessstueck RC2 Schließstück RC 2 Schliessteile Schließteile Standard Standard Standardausfuehrung Standardausführung Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 121...
  • Seite 122: Schema A, K, A', K

    Einbauzeichnungen Schema A, K, A', K' 10.2 Schema A, K, A', K' 122 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 123: Schema A, K | Rc 2 / Rc 2 N | Kunststoff

    Einbauzeichnungen Schema A, K | RC 2 / RC 2 N | Kunststoff 10.3 Schema A, K | RC 2 / RC 2 N | Kunststoff Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 123...
  • Seite 124: Schema C, C

    Einbauzeichnungen Schema C, C' 10.4 Schema C, C' 124 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 125: Justierung

    Justierung 11 Justierung INFO Das Verstellen von Roto Beschlagteilen darf nur von autorisiertem Fachpersonal im eingebauten Zustand des Elements durchgeführt werden. 11.1 Schließstück INFO Roto Beschlagteile dürfen nur von autorisiertem Fachpersonal justiert werden. Seitenverstellung 1. Fensterflügel schließen (Griffstellung offen). 2. Schließstück [1] über 2 Gewindestifte [2] in der Halteplatte justieren.
  • Seite 126: Schließzapfen Mb / Stift Rückschiebesicherung - Verstellbar

    [2] -0,8 mm max. Verstellung [3] +0,8 mm max. Verstellung 360° 360° 11.3 Schließzapfen MB / Stift Rückschiebesicherung - verstellbar INFO Roto Beschlagteile dürfen nur von autorisiertem Fachpersonal justiert werden. Anpressdruckverstellung Grundstellung 126 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 127 Justierung Schließzapfen MB / Stift Rückschiebesicherung - verstellbar +4,0 -2,0 Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 127...
  • Seite 128: Bedienung

    Die Bedienung der Fenster und Fenstertüren erfolgt über einen Griff. Folgende Symbole veranschaulichen verschiedene Griffstellungen und die daraus resultierenden Flügelstellungen der Fenster und Fenstertüren. 12.1.1 Roto Patio Inowa ACHTUNG Mögliches unbeabsichtigtes Aussperren! Wenn sich der Flügel in Schiebestellung befindet und zufällt, kann der Flügel einrasten und lässt sich von außen nicht mehr öffnen.
  • Seite 129: Wartung

    INFO Der Hersteller muss Bauherren und Endverbraucher auf diese Wartungsanweisung aufmerksam machen. Die Roto Frank Fenster- und Türtechnologie GmbH empfiehlt dem Hersteller den Abschluss eines Wartungsvertrages mit seinen Endkunden. Aus folgenden Empfehlungen können keine rechtlichen Ansprüche abgeleitet werden, deren Anwendung ist auf den konkreten Einzelfall auszurichten.
  • Seite 130: Reinigung

    Die Leichtgängigkeit kann durch Schmieren oder durch Justieren der Beschläge verbessert werden. Alle funktionsre- levanten Bauteile des Beschlags müssen regelmäßig geschmiert werden. Empfohlene Schmierstoffe Roto NX / NT Fett ■ INFO Die Abbildung zeigt die Anordnung der möglichen Schmierstellen. Die Abbildung entspricht nicht zwingend dem tatsächlich eingebauten Beschlag.
  • Seite 131: Roto Patio Inowa

    Wartung Funktionsprüfung Roto Patio Inowa 13.3.1 Roto Patio Inowa [1] Schmierstoff [2] Fett 13.4 Funktionsprüfung WARNUNG Mögliche Lebensgefahr durch unsachgemäße Instandsetzungsarbeiten! Unsachgemäße Instandsetzung kann die Funktion des Elements und seine Nutzungssicherheit beeinträch- tigen. Instandsetzung nur von einem Fachbetrieb durchführen lassen.
  • Seite 132: Instandsetzung

    Verschmutzungen beeinträchtigen die Funktion der Beschläge. Beschläge schützen: Ablagerungen und Verschmutzungen durch Baustoffe vor dem Abbinden mit Wasser entfernen, z. B. Baustaub, Putz, Gipsputz, Mörtel, Zement. Nur mit weichem Tuch reinigen. 132 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 133: Schutz Vor (Dauerhaft) Feuchter Raumluft

    B. weil frischer Estrich nicht begangen werden darf oder keine Zugluft verträgt. Vorhandene Luftfeuchtigkeit der Raumluft mit Kondensationstrocknern nach außen abführen. Bei komplexeren Bauvorhaben eventuell einen Lüftungsplan aufstellen. Auch während Urlaubs- und Feiertagszeiten ausreichend lüften. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 133...
  • Seite 134: Demontage

    Die Demontage erfolgt, sofern nicht anders angegeben, in umgekehrter Reihenfolge zur Montage. 14.1 Flügel aushängen Variante geteilte Führungsschiene 1. Führungsschiene im Festverglasungsbereich demontieren. 2. Griff in Schiebeöffnungsstellung bringen 134 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 135 3. Flügel kontrolliert auf Laufschiene vor den Festverglasungsbereich schieben, bis Steuerein- heiten frei liegen. 4. Flügel parallel zum Rahmen herausnehmen. Variante durchgängige Führungsschiene 1. Griff in Schiebeöffnungsstellung bringen Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 135...
  • Seite 136: Beschlagteile

    Flügel kontrolliert absenken, bis Steuereinheiten frei liegen. 3. Flügel parallel zum Rahmen herausnehmen. 14.2 Beschlagteile Beschlagteile demontieren 1. Alle Schraubverbindungen lösen. 2. Beschlagteile entfernen. 3. Beschlagteile fachgerecht entsorgen. 136 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 137: Transport

    Jeden Mangel reklamieren, sobald er erkannt ist. Schadenersat- zansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden. Beim Transport und bei Be- und Entladevorgängen für größere Lieferum- fänge folgende Transportmittel zur Unterstützung verwenden: Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 137...
  • Seite 138: Beschläge Lagern

    Zustand verwendet werden. 15.2 Beschläge lagern Bis zum Einbau alle Beschlagteile wie folgt lagern: trocken und geschützt ■ auf einer ebenen Fläche ■ vor Sonneneinstrahlung geschützt ■ 138 · 04 / 2021 · IMO_403_v8_DE Roto Patio Inowa Änderungen vorbehalten...
  • Seite 139: Entsorgung

    Beschlagteile vom Fenster, Türen oder Fenstertüren trennen. Beschläge nicht im Hausmüll entsorgen. Beschläge an örtlichen Sammelstellen oder Recyclingzentren abgeben. Nationale Vorschriften für die Entsorgung von Wertstoffen beachten. Eventuell die örtlichen Behörden kontaktieren. Änderungen vorbehalten Roto Patio Inowa IMO_403_v8_DE · 04 / 2021 · 139...
  • Seite 140: Für Alle Herausforderungen Beschlagsysteme Aus Einer Hand

    Wilhelm-Frank-Platz 1 70771 Leinfelden-Echterdingen Deutschland Telefon +49 711 7598 0 Telefax +49 711 7598 253 info @ roto-frank.com www.roto-frank.com Für alle Herausforderungen Beschlagsysteme aus einer Hand: Roto Window Beschlagsysteme für Fenster und Fenstertüren Roto Sliding Beschlagsysteme für große Schiebefenster und Schiebetüren Roto Door Aufeinander abgestimmte Beschlagtechnologie rund um die Tür...
