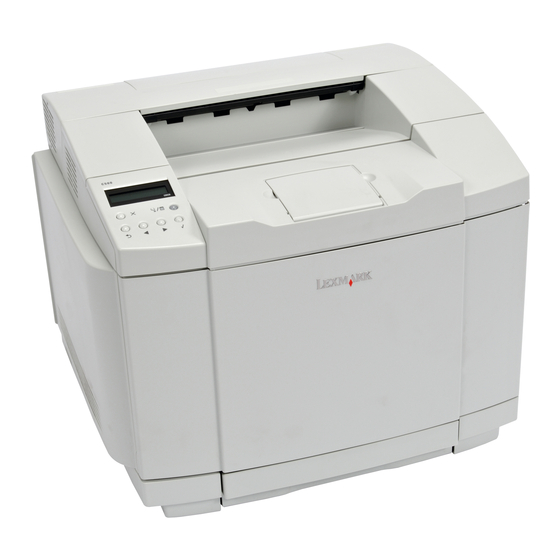

Lexmark C500n Bedienungsanleitung
Menüs und meldungen
Verwandte Anleitungen für Lexmark C500n
Inhaltszusammenfassung für Lexmark C500n
- Seite 1 Menüs und Meldungen www.lexmark.com März 2006 Lexmark and Lexmark with diamond design are trademarks of Lexmark International, Inc., registered in the United States and/or other countries. © 2006 Lexmark International, Inc. All rights reserved. 740 West New Circle Road Lexington, Kentucky 40550...
- Seite 2 Lexington, Kentucky 40550, U.S.A. In the United Kingdom and Eire, send to Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Lexmark may use or distribute any of the information you supply in any way it believes appropriate without incurring any obligation to you. You can purchase additional copies of publications related to this product by calling 1-800-553-9727.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Kapitel 1: Verwenden der Druckermenüs ................. 4 Die Druckerbedienerkonsole ........................... 4 Menüindex ..............................5 Benutzereinstellungen ............................. 6 Konfig.menü ............................. 6 Testmenü ..............................8 Administratoreinstellungen ..........................9 Hilfsprogr.menü ............................9 Netzwerkmenü ............................10 Tonermessmenü ............................. 10 Kapitel 2: Bedeutung der Druckermeldungen ..............11 Statusmeldungen ............................ -
Seite 4: Kapitel 1: Verwenden Der Druckermenüs
Verwenden der Druckermenüs Die Druckerbedienerkonsole Das Anzeigefeld des Druckers besteht aus einer Graustufenanzeige zur Anzeige von zwei Textzeilen. Unter dem Anzeigefeld befinden sich die Tasten "Fortfahren" und "Stopp" und unter diesen beiden Tasten wiederum die Tasten "Zurück" und "Auswählen" sowie die Navigationstasten. Anzeigefeld ERROR Fehleranzeige... -
Seite 5: Menüindex
Verwenden der Druckermenüs Taste Funktion Stopp Drücken Sie die Taste Stopp, um den mechanischen Betrieb des Druckers zu stoppen. Nachdem Sie die Taste Stopp gedrückt haben, zeigt eine entsprechende Meldung an, dass der Drucker angehalten wird. Nachdem die Druckvorgänge angehalten wurden, wird der entsprechende Status an der Bedienerkonsole angezeigt und eine Liste von Optionen aufgeführt. -
Seite 6: Benutzereinstellungen
Verwenden der Druckermenüs Benutzereinstellungen Hinweis: Mit einem Sternchen (*) neben einem Wert wird die Standardeinstellung angezeigt. Konfig.menü Enthält Konfigurationsoptionen für den Drucker, die die Funktionsweise des Druckers steuern. Menüauswahl Zweck Werte Zeitübers. Legt die Zeit (in Sekunden) bis zum 5 bis 999 (300*) Eintreten einer Zeitüberschreitung fest. - Seite 7 Verwenden der Druckermenüs Menüauswahl Zweck Werte Priorität Legt fest, welcher der beiden Auto* Der Drucker verwendet Anschlüsse (LAN oder USB) abwechselnd den LAN-Anschluss Vorrang hat, wenn beide im und den USB-Anschluss für den Untermenü Anschluss aktiviert Empfang von Druckdaten. sind. Netz Der Drucker verwendet vorrangig den LAN-Anschluss für den...
-
Seite 8: Testmenü
Verwenden der Druckermenüs Testmenü Druckbare Seiten, auf denen Informationen zu den aktuellen Einstellungen für den Drucker ausgegeben werden. Menüauswahl Zweck Werte Testdruck Druckt eine Farbtestseite. Nach Auswahl dieser Option wird die Seite gedruckt. Drücken Sie nach dem Druck der Seite die Taste Konfig.seite Druckt die um zum Status Bereit zurückzukehren. -
Seite 9: Administratoreinstellungen
Verwenden der Druckermenüs Administratoreinstellungen Zu den Administratormenüs zählen die folgenden Menüs: "Hilfsprogr.menü", "Netzwerkmenü" und "Tonermessmenü". So rufen Sie diese Menüs auf: Vergewissern Sie sich, dass der Drucker eingeschaltet ist und die Meldung Bereit angezeigt wird. Drücken Sie die Taste Drücken Sie , bis Nicht bereit angezeigt wird. -
Seite 10: Netzwerkmenü
Verwenden der Druckermenüs Netzwerkmenü "Netzwerkmenü" wird zum Einrichten des internen Netzwerkadapters verwendet. Menüauswahl Zweck Werte IP-Adresse Legt die Adresse des 0.0.0.0 * bis 1 Drücken Sie die Taste , um die Netzwerkanschlusses fest. Menüoption auszuwählen, und 255.255.255.254 drücken Sie dann die Taste Subnetzmaske Legt die Subnetzmaske des Die Adresse kann jetzt eingegeben... -
Seite 11: Kapitel 2: Bedeutung Der Druckermeldungen
Bedeutung der Druckermeldungen An der Bedienerkonsole des Druckers werden Meldungen angezeigt, die den aktuellen Druckerstatus beschreiben oder auf Druckerprobleme hinweisen, die behoben werden müssen. In diesem Kapitel finden Sie eine Liste aller Druckermeldungen. Die Bedeutung der Meldungen wird erklärt, und es wird beschrieben, wie die Meldungen gelöscht werden können. In den folgenden Tabellen sind die Meldungen in alphanumerischer Reihenfolge aufgeführt. -
Seite 12: Warnmeldungen
Bedeutung der Druckermeldungen Meldung Maßnahme Beim Laden eines Firmware-Updates ist ein Fehler aufgetreten. Zeitüberschreit. Drücken Sie eine beliebige Taste, um die Firmware erneut zu laden. Bel. Taste drück Warten Sie, bis die Meldung gelöscht wird. Zurücksetzen Warnmeldungen Bei Warnmeldungen leuchtet die Fehleranzeige nicht. Meldung Maßnahme Die Ablage ist fast voll. -
Seite 13: Wartungsmeldungen
Bedeutung der Druckermeldungen Wartungsmeldungen Bei Wartungsmeldungen leuchtet die Fehleranzeige, und es ist umgehend ein Bedienereingriff am Drucker erforderlich. Die Ablage ist voll. Entfernen Sie alle Druckmedien aus der Ablage. Ablage voll Die Auftragswalze fehlt oder ist nicht korrekt installiert. Installieren Sie Auftragswlz inst die Auftragswalze, oder setzen Sie sie korrekt ein. -
Seite 14: Angezeigte Druckmedienformate (Yyyy)
Bedeutung der Druckermeldungen Der Resttonerbehälter ist voll oder fehlt. Tauschen Sie den Resttoner tausch Resttonerbehälter aus, oder setzen Sie einen Resttonerbehälter ein. Es ist ein Papierstau aufgetreten. Entfernen Sie das gestaute Papier. Stau A Mag. hint Weitere Informationen finden Sie im Benutzerhandbuch auf der CD Stau B hinten Software und Dokumentation. -
Seite 15: Angezeigte Druckmediensorten (Zzzz)
Bedeutung der Druckermeldungen Angezeigte Druckmediensorten (zzzz) Anzeige Druckmediensorte Dünn Leichtes Papier Norm Normalpapier Mittl Dickes Papier Dick1 Dickes Papier Dick2 Dickes Papier Etikt Etiketten Ums1 Briefumschläge Ums2 Dicke Umschläge Folie Folien Spez. Spezialpapier... - Seite 16 Index Kontrollleuchte 4 Ablage prüfen 12 Ablage voll 13 Mag.installier.x 13 Anzeigefeld 5 Mag.x Laden yyyy 13 Auftragswlz inst 13 Mag.y Laden zzzz 13 Aufwärmen 12 Menü-Übersicht 5 Ausgeführt 11 Navigationstasten 5 Band austauschen 12 Nicht bereit 11 Band installier. 13 Bedienerkonsole 4 Anzeige 5 Bereit 11...
- Seite 17 Index Verbindungsfehlr 11 Vord.Abd.prüfen 14 Vord.Abd.schließ 13 Wird ausgeführt 11 Zeitüberschreit. 12 Zurück (Taste) 5 Zurücksetzen 12...
