7

Inbetriebnahme

7.1 Übersicht über die Inbetriebnahmeschritte
7.1.1 Inbetriebnahme des RFH5xx mit SOPAS ET zu Demonstationszwecken
8025308//2020-12-08 | SICK
Irrtümer und Änderungen vorbehalten

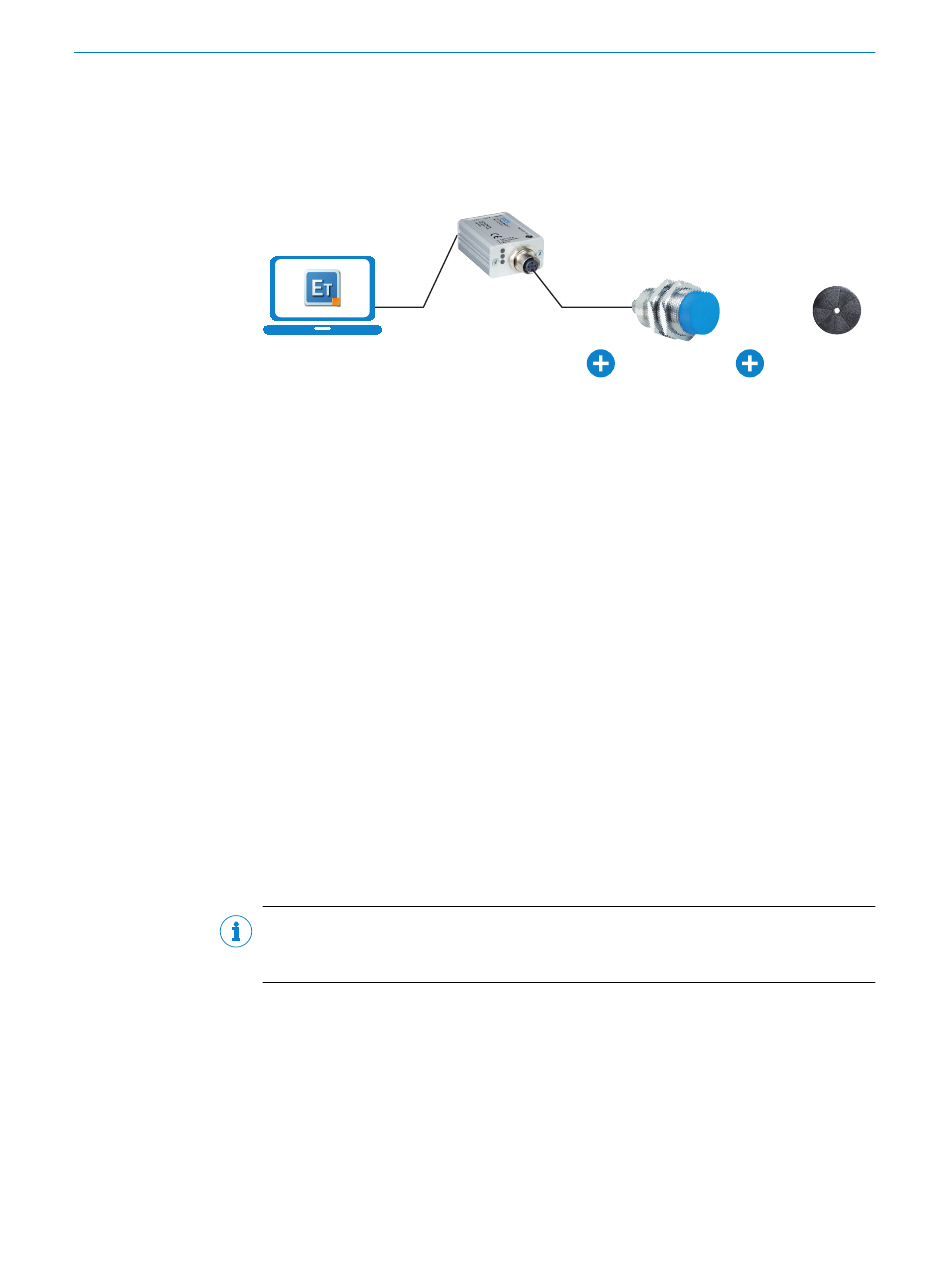

SOPAS ET
Voraussetzungen:
• SICK IO-Link-Master SiLink2 mit USB-Leitung
• Computer (Windows) mit installierter Konfigurationssoftware SOPAS ET
Vorgehensweise:
1. Den RFH5xx an den spannungsfreien IO-Link-Master anschließen.
2. Den Computer über die USB-Schnittstelle an den IO-Link-Master anschließen. Die
USB-Schnittstelle versorgt den Master und damit auch den RFH5xx mit Spannung.
3. Den Computer starten und Konfigurationssoftware SOPAS ET aufrufen.
4. In SOPAS ET die Gerätebeschreibungsdatei (*.SDD) des vorliegenden RFH5xx-Typs
laden und das Gerät auf Basis der werkseitigen Grundeinstellung in Betrieb neh‐
men.
5. Den RFH5xx wie gewünscht mit SOPAS ET konfigurieren.
Unterstützung bietet hierzu die typspezifische Technische Information IO-Link mit
einer tabellarischen Übersicht aller Geräteparameter und den wählbaren Geräte‐
parameterwerten, siehe „Lieferumfang", Seite
In der werkseitigen Grundeinstellung befinden sich die Geräte im "Scan UID"-
Modus. Hierbei wird die UID ausgelesen.
6. Dem RFH5xx einen beschriebenen HF-Transponder präsentieren. Hierbei die opti‐
male Ausrichtung des Transponders zum Gerät beachten,
Geräts", Seite 26. Die Leseergebnisse in den Prozessdaten beobachten.
7. Nach erfolgreicher Lesung die optimierten Parameter des Geräts als Parameter‐
satz mit SOPAS ET im RFH5xx speichern. Die Daten können zusätzlich als Parame‐
tersatz (Projektdatei) im Sinne der Datensicherung auf dem Computer archiviert
werden.
HINWEIS
Die Konfigurationssoftware SOPAS ET kann nur für die Konfiguration des RFH5xx mit‐
hilfe der SICK IO-Link-Master SiLink2 oder SIG200 verwendet werden.
SiLink2 Master
19.
INBETRIEBNAHME
RFH5xx Transponder
siehe „Montage des
B E T R I E B S A N L E I T U N G | RFH5xx
7
33
