AUSGÄNGE
Netz-
teil
Grün (GUT) oder
Gelb (SCHLECHT)
Weiß
•

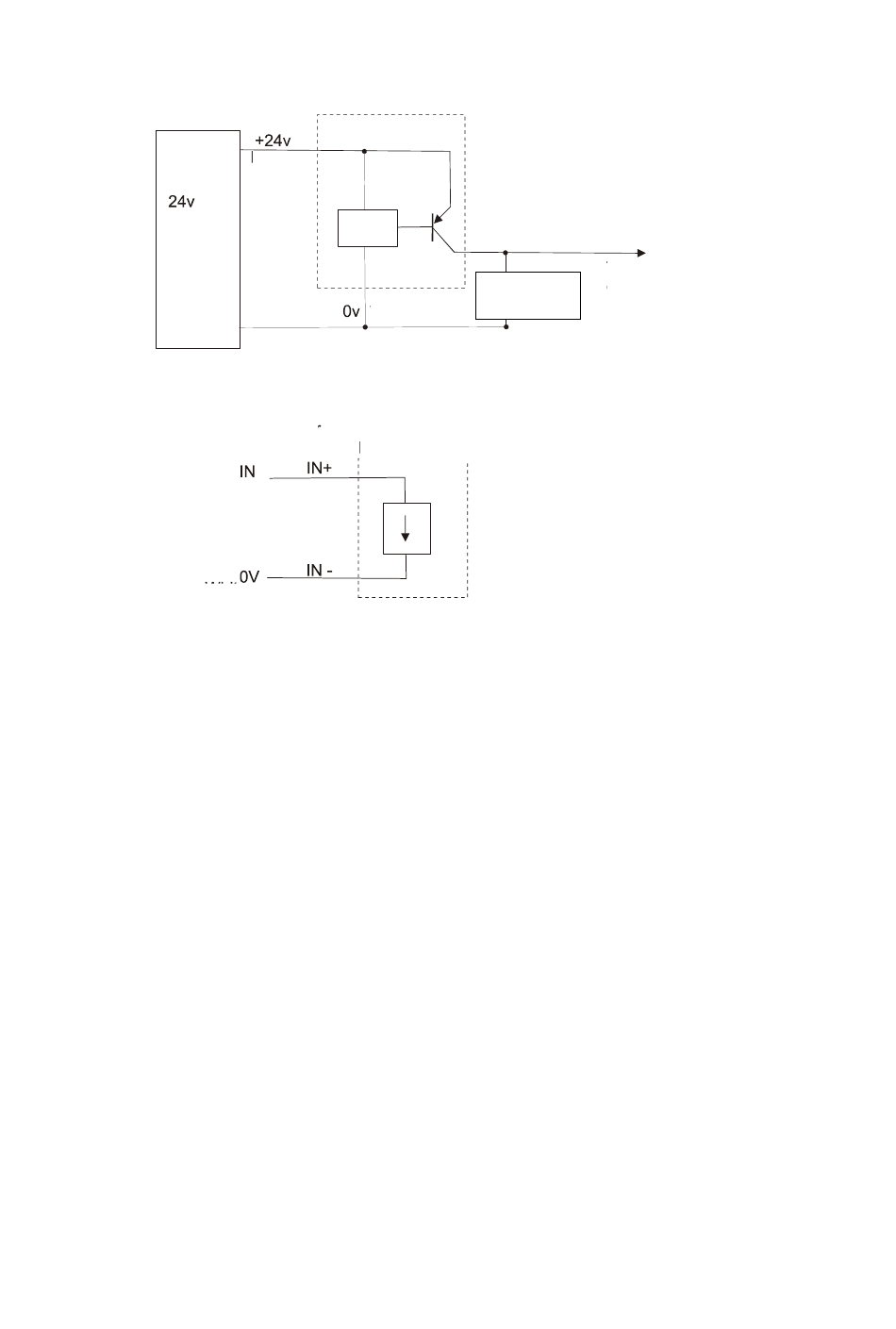

Die Ausgänge sind opto-isoliert und teilen sich die Systemversorgungsspannung von
+24V. Sie sind für Source-Strom ausgelegt (offene Kollektorausgänge) und sind auf 20
mA strombegrenzt.
•
Geeignete Basisableitwiderstände oder andere Schaltelemente können für den
Anschluss verschiedener Relais und programmierbarer Steuerungen erforderlich sein.
•
Um Ausgangsströme von mehr als 20 mA anzusteuern, ist es notwendig, einen
externen Niedrigspannung-Optokoppler oder ein Niedrigstromrelais zu verwenden.
•
Wenn die Ausgänge für gut und schlecht beide verwendet werden, kann eine SPS die
Funktion des Sensors sicherstellen und die Verwendung des Sensors als Teile- oder
Tafelzähler ermöglichen.
•
HINWEIS: Die Ausgänge können Magnetspulen NICHT direkt ansteuern!
SC621
Braun
Weiß
SPS mit Senkenausgang
Ausgang
Grün oder Gelb
Last,
wenn nötig
10
zur SPS, Linienregelung
oder ähnlichem
