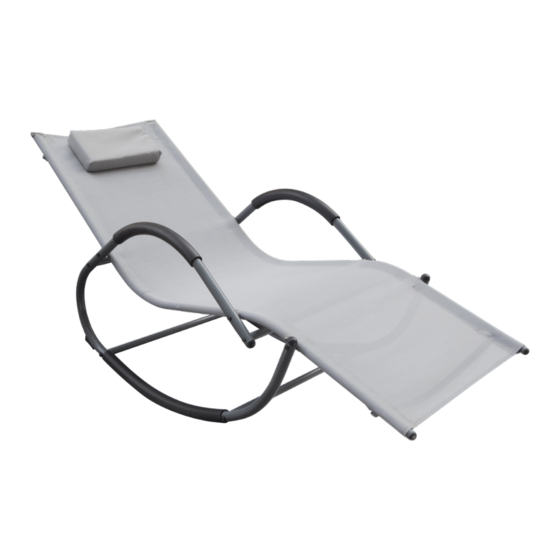

belavi 806010 Montageanleitung
Schaukelliege
Inhaltsverzeichnis
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für belavi 806010
Inhaltszusammenfassung für belavi 806010
- Seite 1 Montageanleitung SCHAUKELLIEGE ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Lieferumfang ......................3 Komponenten......................4 Mitgelieferte Verbindungselemente ............... 4 Mitgelieferte Werkzeuge .................... 4 Mit QR-Codes schnell und einfach ans Ziel ............5 Allgemeines ......................6 Montageanleitung lesen und aufbewahren............6 Bestimmungsgemäßer Gebrauch ................6 Zeichenerklärung .......................6 Sicherheit ........................7 Hinweiserklärung ....................... 7 Sicherheitshinweise .................... -
Seite 3: Lieferumfang
Lieferumfang Lieferumfang... -
Seite 4: Komponenten
Lieferumfang Komponenten Seitenteil, 2× Obere Führungsstange A Obere Führungsstange B Untere Führungsstange A Untere Führungsstange B Querstrebe, 4× Metallbogen, 2× Kissen Liegefläche Mitgelieferte Verbindungselemente Schraube M6×70 mm, 6× Schraube M6×50 mm, 8× Schraube M6×15 mm, 4× Sicherungsmutter, 6× Unterlegscheibe, 14× Abstandhalter, 6×... -
Seite 5: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. -
Seite 6: Allgemeines
Allgemeines Allgemeines WICHTIG, FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN: SORGFÄLTIG LESEN Montageanleitung lesen und aufbewahren Diese Montageanleitung gehört zu dieser Schaukelliege (im Folgenden nur „Produkt“ genannt). Sie enthält wichtige Informationen zur Monta- ge und Handhabung. Lesen Sie die Montageanleitung, insbesondere die Sicherheitshinwei- se, sorgfältig durch, bevor Sie das Produkt montieren und einsetzen. -
Seite 7: Sicherheit
Sicherheit Sicherheit Hinweiserklärung Die folgenden Symbole und Signalworte werden in dieser Montageanleitung ver- wendet. Dieses Signalsymbol/-wort bezeichnet eine Ge- WARNUNG! fährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Dieses Signalsymbol/-wort bezeichnet eine Ge- fährdung mit einem niedrigen Risikograd, die, VORSICHT! - Seite 8 Sicherheit − Stellen Sie das Produkt auf einer ebenen und rutschfesten Fläche auf. − Kinder können sich beim Spielen mit dem Produkt oder beim Hochziehen am Produkt verletzen. Lassen Sie Kinder nicht mit dem Produkt unbeaufsichtigt. − Stellen Sie sich nicht auf das Produkt und hüpfen Sie nicht darauf.
-
Seite 9: Erstgebrauch
Erstgebrauch − Stellen Sie das Produkt auf einer gut zugänglichen, ebenen, trockenen und ausreichend stabilen Fläche auf. − Halten Sie das Produkt von Hitzequellen (z. B. Kamin) und von offenem Feuer fern (z. B. Lagerfeuer etc.). − Setzen Sie das Produkt niemals hoher Temperatur (Kamin, Lagerfeuer etc.) oder großer Kälte aus. -
Seite 10: Montage
Montage Montage HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Produkt kann zu Beschädi- gungen des Produkts oder zu Sachschäden führen. − Montieren Sie das Produkt auf einer weichen und sauberen Unterlage. Legen Sie ggf. eine Decke o. Ä. unter, damit die Oberflächen nicht zerkratzt oder beschädigt werden. -
Seite 11: Gestell Montieren
Montage 1 Gestell montieren 1. Verbinden Sie die beiden Seitenteile mit den vier Querstreben Achten Sie darauf, dass die Querstreben bündig an den Seitenteilen aufliegen. 2. Verwenden Sie acht Schrauben M6×50 mm und acht Unterlegscheiben um die Querstreben zu fixieren. 3. -
Seite 12: Liegefläche Montieren
Montage 2 Liegefläche montieren 1. Verbinden Sie die obere Führungsstange A mit der unteren Führungs- stange A . Drücken Sie hierzu den Stift am verjüngten Ende der unteren Führungsstange A herunter und führen Sie das Ende in die obere Führungsstange A ein. Achten Sie darauf, dass der Stift eingerastet ist und überprüfen Sie den festen Sitz. -
Seite 13: Liegefläche Mit Gestell Verbinden
Montage 3 Liegefläche mit Gestell verbinden 1. Verbinden Sie die Liegefläche mit dem Gestell, indem Sie die Seitenteile mit den beiden montierten Führungsstangen verschrauben. Drehen Sie hierfür die Liegefläche um und verbinden Sie diese mit sechs Schrauben M6×70 mm und sechs Sicherungsmuttern mit den Führungsstangen. -
Seite 14: Metallbögen Montieren
Montage 4 Metallbögen montieren 1. Biegen Sie jeweils einen Metallbogen über das Kopf- bzw. Fußende der Liegefläche und verbinden Sie diesen mit den Führungsstangen. Verwenden Sie zwei Schrauben M6×15 mm je Metallbogen. 2. Ziehen Sie die Schrauben mit dem Innensechskantschlüssel an und überprüfen Sie den festen Sitz. -
Seite 15: Kissen Anbringen
Montage 5 Kissen anbringen 1. Drehen Sie das Produkt um. 2. Bringen Sie das Kissen in die gewünschte Position und bringen Sie es an der Liegefläche an indem Sie den Klettverschluss des Kissens mit dem der Liegefläche zusammenbringen. Drücken Sie das Kissen fest an. Achten Sie dabei darauf, dass das Produkt nicht nach hinten kippt. -
Seite 16: Reinigung
Reinigung Reinigung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Produkt kann zu Beschädi- gungen des Produkts führen. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. -
Seite 17: Technische Daten
Abmessungen (L × B × H): ca. 163 × 63 × 77 cm Liegefläche (L × B): ca. 178 × 56 cm Artikelnummer: 806010 Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. - Seite 18 VERTRIEBEN DURCH: SCHÜTTE HOME & LIVING GMBH & CO. KG BORNSTRASSE 16/17 28195 BREMEN GERMANY KUNDENDIENST 806010 0049-421-3042-238 service@jgs.de JAHRE MODELL: GARANTIE SCHAUKELLIEGE 06/2021...
