BESKRIVELSE
Til-fra- og hastighedskontakt (6)
Kobl motoren til/fra og vælg mellem 3 hastigheder
Knap til automatisk svajning til/fra (14)
Træk opad: automatisk svajning stoppes.
Tryk nedad: svajning sættes i gang igen.
Skrue til at fastsætte i en vippestilling (16)
Hermed kan man vertikalt indstille blæseretningen, så den får den retning, man ønsker. Skru med fingrene
skruen lidt løs ved at dreje den rundt et par gange og indstil den ønskede retning ved at vippe ventilatoren
opad eller nedad. Drej derefter med fingrene skruen godt fast igen.
Højde-indstilling (4)
Højden kan indstilles ved at løsne møtrikken på stativet. Når den rette højde er indstillet, skrues møtrikken
fast igen.

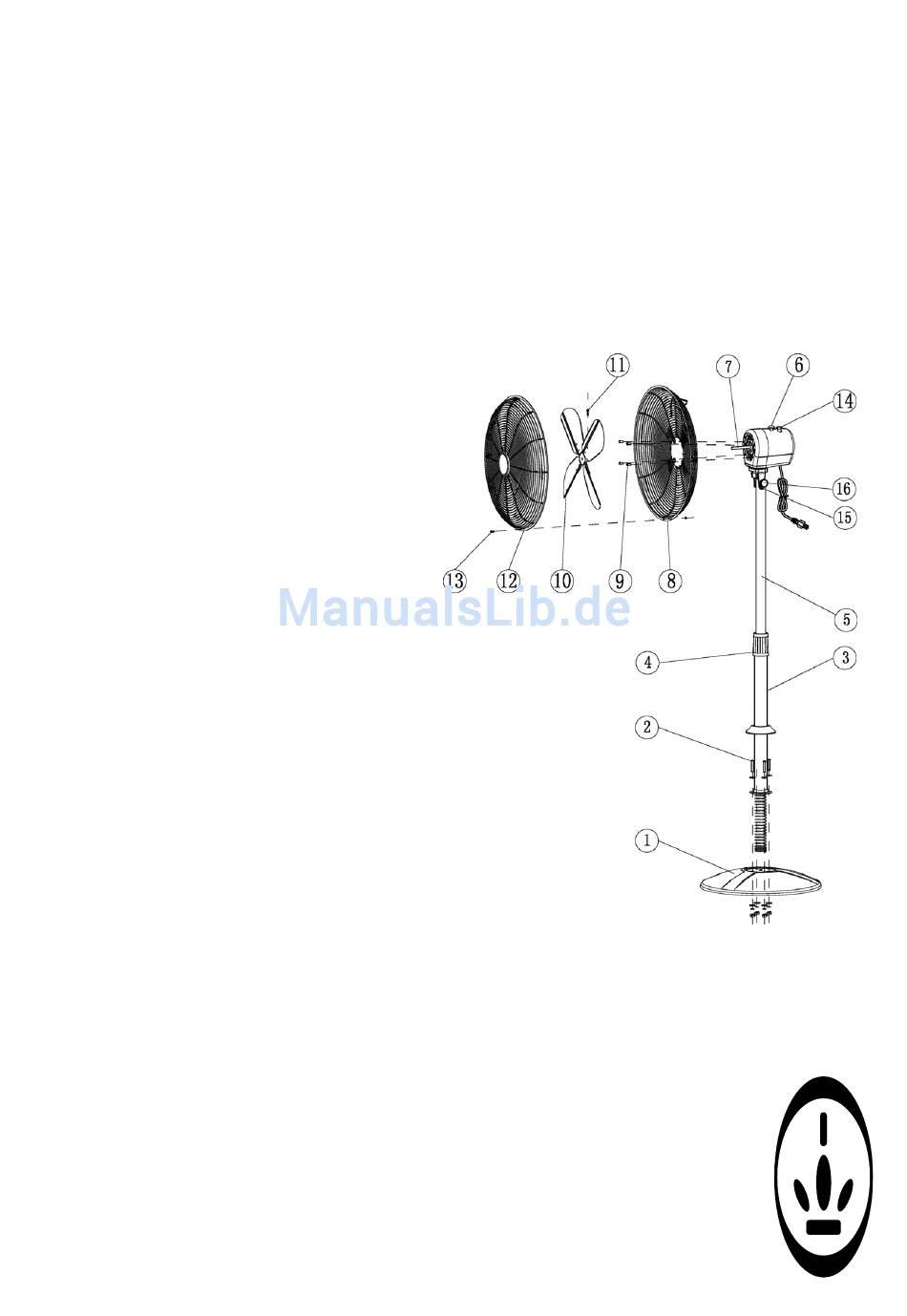

DELE
1. fod
2. skrue
3. ydre rør
4. møtrik til indstilling af højden
5. indre rør
6. hastighedsregulator
7. motoraksel
8. beskyttelseskappe bag
9. skrue
10. ventilatorvinge
11. ventilatorskrue
12. beskyttelseskappe for
13. skrue og møtrik
14. svajemekanisme til/fra
15. hældnings-reguleringsskrue
16. knap
MONTAGE VENTILATOR
1. Anbring den bagerste beskyttelseskappe på motorakslen og sørg
derved for at rillerne sidder på de rigtige steder, før kappen sættes
fast med fire skruer.
2. Før ventilatorvingen op i samme højde som den flade bagerste del
af motorakslen og fastgør den ved at skrue den skrue, der hører til,
godt fast. Skruen sidder nu mellem motorhylsteret og ventilatorvingen.
3. Anbring med hjælp af en anden person den forreste beskyttelseskappe
mod den bagerste kappe og anbring klemmerne således, at de to
beskyttelseskapper presses sammen med skruen på undersiden.
Skru skruen og møtrikken fast.
MONTAGE STATIV
1. Anbring beskyttelsespladen på røret og fastgør underkanten af det ydre rør til foden med de leverede
møtrikker og skruer. Sørg for at skruerne sidder godt fast, før du sætter beskyttelsespladen
på plads.
2. Skru den skrue, der regulerer højden, løs, og træk det inderste rør op og indstil højden.
Sørg for at skruen sidder godt fast, før du går videre.
3. Sæt ventilatormotorens kobling fast på begge sider af det inderste rør (se figuren til
venstre) og anbring hældningsreguleringsskruen (hvorved retningen indstilles), således
at denne passer ind i det firkantede hul mellem koblingen og det underste hul i det inderste
rør. Skru den smalle skrue, der allerede sidder fast i koblingen. Anbring knappen på
hældningsregulatorskruen og drej denne forsigtigt fast.
4. Stik blokeringsskruen ind gennem det øverste hul i koblingen, indstil ventilatorhovedet
i den ønskede position og skru skruen og hældningsregulatoren godt fast.
