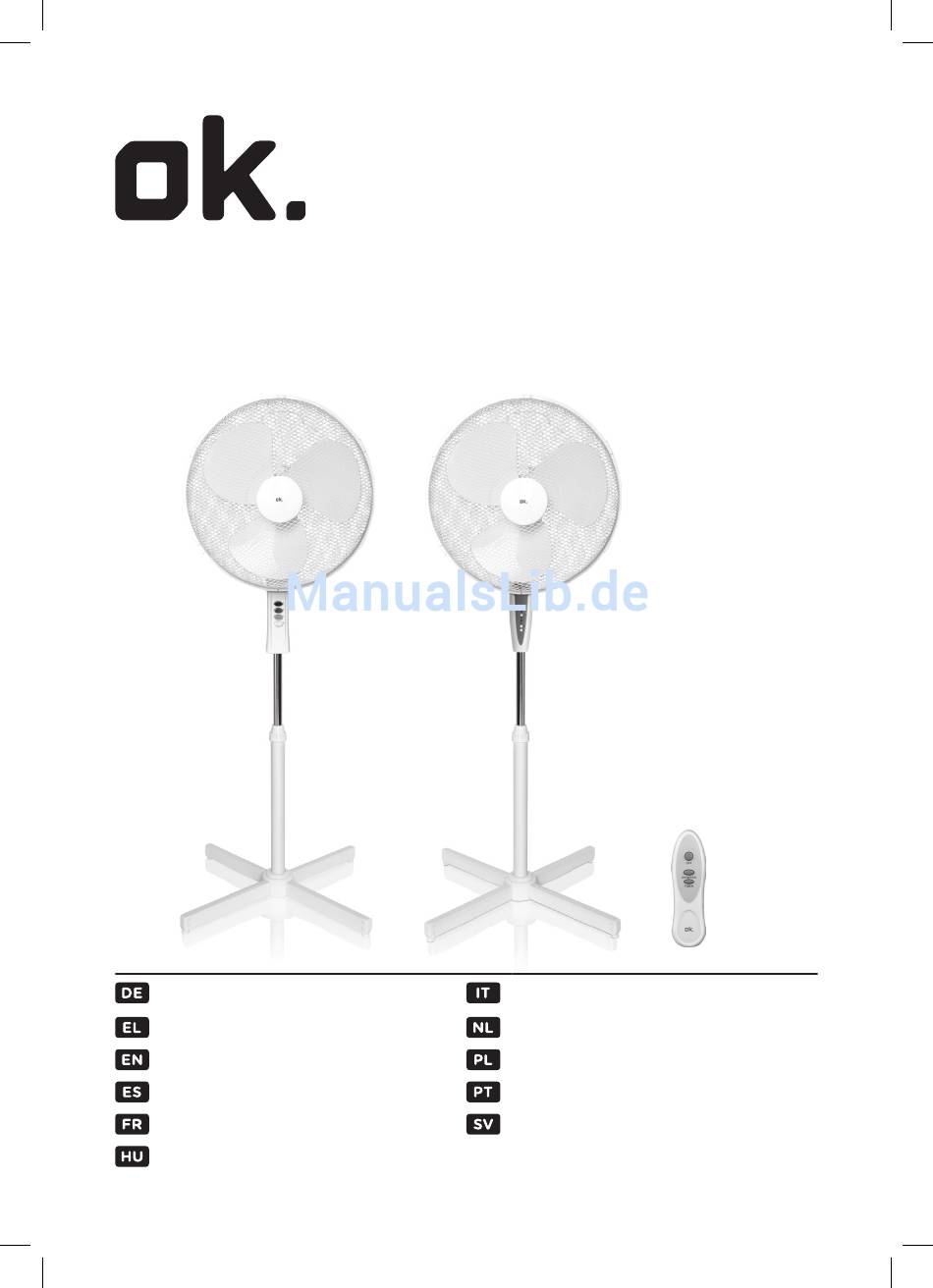

Size - A5
OSF 401-W // OSF 441-W
STANDVENTILATOR // STAND FAN //
VENTILADOR DE PIE // VENTILATEUR SUR
MONTANT
GEBRAUCHSANWEISUNG
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ
USER MANUAL
MANUAL DEL USUARIO
MODE D'EMPLOI
HASZNÁLATI ÚTMUTATÓ
OSF401W_OSF441W_A5_130107.indb 1
MANUALE UTENTE
GEBRUIKSAANWIJZING
INSTRUKCJA OBSŁUGI
MANUAL DO UTILIZADOR
BRUKSANVISNING
9/1/13 11:09 AM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für OK. OSF 401-W
Inhaltszusammenfassung für OK. OSF 401-W
- Seite 1 Size - A5 OSF 401-W // OSF 441-W STANDVENTILATOR // STAND FAN // VENTILADOR DE PIE // VENTILATEUR SUR MONTANT GEBRAUCHSANWEISUNG MANUALE UTENTE ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ GEBRUIKSAANWIJZING USER MANUAL INSTRUKCJA OBSŁUGI MANUAL DEL USUARIO MANUAL DO UTILIZADOR MODE D’EMPLOI BRUKSANVISNING HASZNÁLATI ÚTMUTATÓ...
- Seite 2 Size - A5 Deutsch Ελληνικά 12 - English 21 - Español 30 - Français 39 - Magyar 48 - Italiano 57 - Nederlands 66 - Polski 75 - Português 85 - Svenska 93 - OSF401W_OSF441W_A5_130107.indb 2 9/1/13 11:09 AM...
- Seite 3 Size - A5 WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN. • Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. • Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden. • Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Produktes. • Heben Sie die Bedienungsanleitung zum späteren Nachschlagen auf und geben Sie sie mit dem Produkt weiter. • Beachten Sie alle Warnungen auf dem Produkt und in dieser Bedienungsanleitung. • Benutzen Sie das Produkt nur für den vorgesehenen Zweck. Unsachgemäßer Gebrauch könnte zu Gefährdungen führen.
- Seite 4 Size - A5 • Halten Sie das Produkt einschließlich Netzkabel und Netzstecker von Hitzequellen, wie z. B. Heizkörper, Öfen und anderen Hitze erzeugenden Geräten, fern. • Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel. • Ziehen Sie den Netzstecker bei Nichtgebrauch, bei Störungen des Betriebes, bevor Sie Zubehör anbringen oder entfernen und vor jeder Reinigung. • Wenn das Netzkabel oder das Gehäuse des Produktes beschädigt oder das Produkt heruntergefallen ist, darf das Produkt nicht benutzt werden, bevor es von einem Fachmann überprüft worden ist. • Stellen Sie das Produkt auf eine ebene, stabile und rutschfeste Oberfläche. • Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien. • Warnung! Benutzen Sie dieses Produkt nicht in der Nähe von Wasser oder starker Feuchtigkeit, z. B. in einem feuchten Keller oder neben einem Schwimmbecken oder der Badewanne. • Halten Sie das Produkt von Hitzequellen, wie z. B. Heizkörper, Öfen und anderen Hitze erzeugenden Geräten, fern. • Schützen Sie das Produkt vor extremer Hitze und Kälte, direktem Sonnenlicht und Staub. • Während des Betriebs das Schutzgitter nicht entfernen und keine Gegenstände einführen. • Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose. • Um ein Überhitzen zu vermeiden, das Produkt nicht abdecken. • Kleinkinder, Kinder und ältere Personen sollten nicht über längere Zeit kalten Luft- strömen ausgesetzt werden. • Das Produkt von losen Gegenständen wie Pflanzen, Vorhänge usw. Fernhalten. Hinweise zu Batterien • Achtung! Es besteht Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien.
-
Seite 5: Bestimmungsgemässe Verwendung
4. Teleskopstange 5. Höheneinstellring 6. Standfußteile 7. Standfußabdeckung 8. Netzkabel 9. Feststellschraube 10. Bedienfeld 11. Oszillationsknopf 12. Motoreinheit 13. Kunststoffmutter 14. Motorwelle 15. Spinner 16. Fernbedienung (Nur für OSF 441-W) MOTOREINHEIT / OSF 441-W MOTOREINHEIT / OSF 401-W OSF401W_OSF441W_A5_130107.indb 5 9/1/13 11:09 AM... -
Seite 6: Aufbau Und Montage
Size - A5 AUFBAU UND MONTAGE Die zwei Standfußteile Die vier Schrauben aus Mit Hilfe der vier Schrauben über Kreuz montieren. den Standfußteilen die Teleskopstange auf den entfernen. Standfuß montieren. Anschließend den Die Standfußabdeckung Die Teleskopstange Höheneinstellring über die Teleskopstange ausziehen und durch entfernen. auf den Standfuß schieben. Montieren und Festziehen des Höheneinstellringes fixieren. Die Motoreinheit an Der Spinner und die Das hintere Schutzgitter an der Teleskopstange Kunststoffmutter von der die Motoreinheit montieren. montieren und mit der Motoreinheit entfernen. Feststellschraube fixieren. OSF401W_OSF441W_A5_130107.indb 6 9/1/13 11:09 AM... - Seite 7 Size - A5 AUFBAU UND MONTAGE Das hintere Schutzgitter Den Ventilatorflügel so auf Zum Sichern des Venti- mit der Kunststoffmutter die Motorwelle schieben, latorflügels den Spinner auf sichern. dass der Stift in die Nut der Welle anziehen. einrastet. Die Klammern am Das vordere Schutzgitter Die Klammern schließen. vorderen Schutzgitter in das hintere Schutzgitter öffnen. einhängen. Die Schraublö- cher an der Unterseite der Schutzgitter aufeinander ausrichten. Die Schutzgit- ter mit Hilfe von Schraube und Mutter fixieren. Auf stabilen und ebenen Den gewünschten Untergrund aufstellen. Neigungswinkel einstellen. OSF401W_OSF441W_A5_130107.indb 7 9/1/13 11:09 AM...
-
Seite 8: Betrieb Osf401-W
Size - A5 BETRIEB OSF401-W Den Netzstecker Zum Einschalten des Für die Oszillationsfunktion einstecken. Ventilators eine der den Oszillationsknopf Geschwindigkeitsstufen nach unten drücken. Den (1-3) wählen. Zum Oszillationsknopf nach Ausschalten auf 0 drücken. oben ziehen, um die Oszillationsfunktion zu stoppen. BETRIEB OSF441-W Den Netzstecker Zum Einschalten des Für den Timer-Betrieb einstecken. Ventilators auf ON/SPEED auf TIMER-Taste drücken. drücken. ON/SPEED Wiederholt die TIMER- wiederholt betätigen, Taste betätigen, um die um die gewünschte Zeitdauer einzustellen, Ventilatorgeschwindigkeit nach welcher sich der zu wählen. Ventilator ausschalten soll. OSF401W_OSF441W_A5_130107.indb 8 9/1/13 11:09 AM... - Seite 9 Size - A5 BETRIEB OSF441-W Für die Oszillationsfunktion Zum Ausschalten die Taste den Oszillationsknopf Off betätigen. nach unten drücken. Den Oszillationsknopf nach oben ziehen, um die Oszillationsfunktion zu stoppen. VORSICHT • Das Gerät darf erst nach abgeschlossener Montage an das Netz angeschlossen werden. • Das Gerät darf während des Betriebes, der allgemeinen Wartung, Reinigung und Benutzerwartung nicht demontiert werden. • Das Gerät darf auf keinen Fall ohne Standfuß oder in horizontaler Lage verwendet werden. • Vor der Höhen- oder Neigungswinkeleinstellung das Gerät ausschalten und den Netzstecker ziehen. • Während des Betriebes muss das Schutzgitter vollständig geschlossen sein. • Während des Betriebes nicht die Finger oder irgendwelche Gegenstände in das Gerät stecken. • Den Netzstecker aus der Steckdose ziehen. OSF401W_OSF441W_A5_130107.indb 9 9/1/13 11:09 AM...
-
Seite 10: Batteriewechseln Osf441-W
Size - A5 BATTERIEWECHSELN OSF441-W Das Batteriefach der 2 x R03-Batterien Zum Schließen die Fernbedienung öffnen. (AAA) (nicht beinhaltet) Batteriefachabdeckung unter Beachtung der schieben, sodass sie Polaritätskennzeichnung einrastet. (+ und -) auf den Batterien und im Batteriefach einlegen. REINIGUNG UND PFLEGE • Achtung! Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose. • Verwenden Sie zur Reinigung ein weiches Tuch. Sollten sich Schmutz oder Verunreinigungen nicht leicht entfernen lassen, verwenden Sie eine milde Seifenlauge. • Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel, Metallbesteck oder harte Bürsten. • Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Es darf kein Wasser auf oder in das Motorgehäuse des Ventilators tropfen. • Trocknen Sie alle Bauteile gründlich, bevor diese gelagert werden. • Lagern Sie das Gerät in einer kühlen, trockenen und sauberen Umgebung. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Tieren auf. OSF401W_OSF441W_A5_130107.indb 10 9/1/13 11:09 AM... -
Seite 11: Technische Daten
Size - A5 TECHNISCHE DATEN Nennspannung: 220 – 240 V~, 50 Hz / Nenneingangsleistung: 50 W / Durchmesser des Ventilators: 400 mm / Gewicht: ca. 2,5 kg (OSF401-W) / 2,6 kg (OSF441-W) Bezeichnung Symbol Wert Wert Einheit OSF401-W OSF441-W Maximaler Volumenstrom 46.72 36.56 /min Ventilator-Leistungsaufnahme 41.1 41.9 Serviceverhältnis 1.14 0.87 /min)/W Leistungsaufnahme im 0.453 Bereitschaftszustand Ventilator-Schallleistungspegel 54.7 59.4 dB(A) Maximale Luftgeschwindigkeit 2.47 2.22 Messnorm für die Ermittlung des COMMISSION REGULATION (EU) No 206/2012 Serviceverhältnisses IEC 60879:1986 EN 50564:2011 EN 60704-2-7:1998 EN 60704-1:2010 Kontaktadresse für weitere... - Seite 102 Size - A5 OSF401W_OSF441W.13.01.07(1.5) Imtron GmbH Wankelstrasse 5 D-85046 Ingolstadt OSF401W_OSF441W_A5_130107.indb 102 9/1/13 11:11 AM...
