Einführung
Der Control 8 MIDI Controller ist ein MIDI-Programmwechselgerät, mit dem Sie
Programme auf jedem MIDI-Gerät freihändig wechseln können. Die Control 8 überträgt
die Programmwechsel 1-128 auf den MIDI-Kanälen 1-16 und ermöglicht Ihnen die
Einstellung von CC-Zuweisungen und verfügt über ein eingebautes Expression-Pedal,
das zur Steuerung jedes Parameters zugewiesen werden kann.

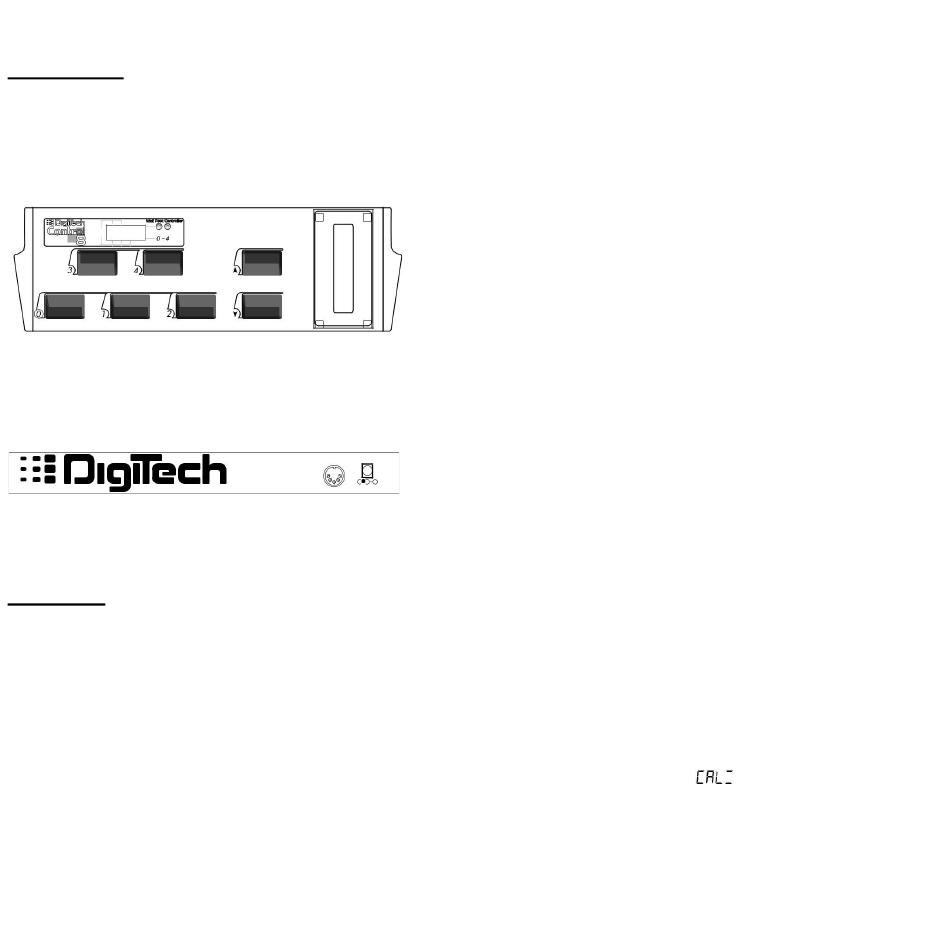

Pedalbeschreibung
CH
8888
P
CC
umsch alten
Status
Bank
CC 24
CC 25
MIDI-KANAL
PEDAL-CC-NUMMER
CC 21
CC22
Die Programmnummer/Continuous Controller/MIDI-Kanal-Anzeige ist eine 4-stellige LED-
Anzeige. Die Pedale führen die Programmwechsel- und Bank-Up/Down-Funktionen aus und
können als kontinuierliche Controller verwendet werden. Die Rückseite des Geräts verfügt über
eine standardmäßige 5-polige DIN-MIDI-Buchse und eine 3,5-mm-Power-In-Buchse.
Verbindung
•Schließen Sie ein MIDI-Kabel an die MIDI OUT-Buchse und das andere
Ende des Kabels an den MIDI IN des zu steuernden Geräts an.
•Schließen Sie das Wechselstromgerät an die Control 8 und dann an die
Wechselstromsteckdose an.
Operation
MIDI-Kanalauswahl
Um den MIDI-Betriebskanal auszuwählen, drücken Sie gleichzeitig die Fußschalter <1> und
<2>, um in den MIDI-Kanalauswahlmodus zu gelangen. Drücken Sie nun entweder den
<Up>- oder <Down>-Fußschalter, um sich nach oben oder unten zu bewegen. Um schnell
nach oben oder unten zu scrollen, halten Sie den ausgewählten Fußschalter gedrückt. Sobald
der MIDI-Kanal ausgewählt wurde, drücken Sie einen beliebigen Fußschalter, um das Menü
zu verlassen.
Kontinuierlicher Controller-Modus
Der Control 8 kann auch als stetiger Regler arbeiten. Um die Control 8 als Stetigregler zu
verwenden, müssen Sie das Gerät zunächst in den Stetigreglermodus versetzen. Dies kann
durch gleichzeitiges Drücken der Fußschalter <2> und <Down> erfolgen. Die
Programmnummer kann mit den <Up/Down>-Fußschaltern geändert werden.
Die aktuelle Programmnummer wird kurz angezeigt, dann werden die CC-Anzeigen
angezeigt. Die nummerierten Fußschalter werden jetzt verwendet, um die CCs ein- und
auszuschalten. Drücken Sie nun die Fußschalter <2> und <Down>, um in den
Programmmodus zurückzukehren.
: Kanal
: Pedal-CC-Nummer
MODUSAUSWA
HL
CC 23
9,6 V DC
MIDI-OUT
85 m
- +
Pedal CC-Auswahl
Mit Control 8 können Sie CC-Nummernwerte auswählen, indem Sie gleichzeitig die
Fußschalter <0> und <1> drücken, um in den CC-Pedal-Auswahlmodus zu
gelangen. Drücken Sie nun die Fußschalter <Up> oder <Down>, um sich nach oben
oder unten zu bewegen. Um schneller nach oben oder unten zu scrollen, halten Sie
die <Up>- oder <Down>-Fußschalter gedrückt. Um diesen Modus zu verlassen,
drücken Sie einfach einen der nummerierten Fußschalter. Der Wert wird jetzt im
Speicher gespeichert.
Programmauswahl / Programmmodus
Der Control 8 arbeitet in Zehnerbänken. Die LED-Balken ganz rechts im Display
zeigen an, ob Sie sich in den unteren 5 oder oberen 5 Programmen dieser Bank
befinden. Um eine Bank auszuwählen, drücken Sie entweder das <Up>- oder das
<Down>-Pedal. (MIDI-Kanalauswahl ist zwischen 12 und 0). Beachten Sie, dass in
einer Bank entweder der untere Balken oder der obere Balken im Display leuchtet.
Wenn das Display 6 anzeigt und der obere Balken leuchtet, sind die ausgewählten
Programme 65-69.
Wenn eine Programmwechselnachricht gesendet wird, blinkt das Display 4 Striche.
Um Banks schnell zu erhöhen oder zu verringern, halten Sie die <Up>- oder
<Down>-Fußschalter gedrückt. Die Zahlen ändern sich zunächst langsam und
scrollen dann schnell.
Beim Einschalten ist die Control 8 standardmäßig auf MIDI-Kanal
1/Programmnummer 0 eingestellt. Die Control 8 überträgt nur die
Programmwechselnummern 1 bis 128, die Nummern 0 und 129 werden nicht
übertragen.
Auswählen des Hopback-Modus
Der Control 8 bietet Ihnen die Möglichkeit, sofort zum zuvor ausgewählten
Fußschalterwert zurückzuspringen, indem Sie einfach den aktuell ausgewählten
Fußschalter erneut drücken, und der Control 8 springt automatisch zum vorherigen
Fußschalter zurück. Um diese Option auszuwählen, müssen Sie das folgende
Verfahren ausführen:
• Während Sie Control 8 mit Strom versorgen, halten Sie den <3>-Fußschalter
gedrückt. Auf dem Display wird angezeigt:H Auf . Drücken Sie nun <UP> oder
<Down>, um diesen Modus ein- oder auszuschalten. Sobald der Modus ein- oder
ausgeschaltet ist, können Sie ihn durch Drücken eines beliebigen Fußschalters
verlassen und der ausgewählte Modus wird gespeichert.
Pedalkalibrierung
Mit Control 8 können Sie das Expression-Pedal jederzeit neu kalibrieren. Es wird
empfohlen, dieses Verfahren regelmäßig durchzuführen und sieht wie folgt aus:
• Halten Sie den <4>-Fußschalter gedrückt, während Sie Control 8 mit Strom
versorgen, bis das Display Folgendes anzeigt:
Bewegen Sie das Pedal zu diesem Zeitpunkt in die maximale Vorwärtsposition und
drücken Sie den <Up>-Fußschalter. Die obere Leiste
im Display blinkt nun und fordert Sie auf, das Pedal zurück in seine minimale
Position zu bewegen und dann den <Down>-Fußschalter zu drücken. Das
Expression-Pedal ist nun kalibriert und im Speicher abgelegt. Um den
Pedalkalibrierungsmodus zu verlassen, drücken Sie einfach einen der nummerierten
Fußschalter.
