6 Montage und elektrische Verdrahtung
Bei Montage, Verdrahtung und Inbetriebnahme
die anerkannten Regeln der Technik, insbesonde-
re die Sicherheits- und Unfallverhütungsvorschrif-
ten, beachten.
Gefahr!
Stromschlag beim Berühren spannungs-
führender Teile. Elektrische Ausrüstungen
stehen im Betrieb unter gefährlicher
elektrischer Spannung.
• An der Elektrik dürfen nur
Elektro-Fachkräfte arbeiten.
• Vor Arbeiten an der Elektrik die
Versorgungsspannung ausschalten.
Montage
Die Bedieneinheit ist für Aufbau und Einbau
geeignet. Mögliche Montageorte sind:
• Einbau in die Laborabzugslisene
• Aufbau auf die Laborabzugslisene
• Aufbau an anderen geeigneten Stellen
Die Bedieneinheit mit Gehäuseunterteil wird
aufgebaut, ohne Gehäuseunterteil eingebaut.
Montageschritt 1
Montageausschnitt und gegebenenfalls Bohrungen
in der Lisene erstellen.

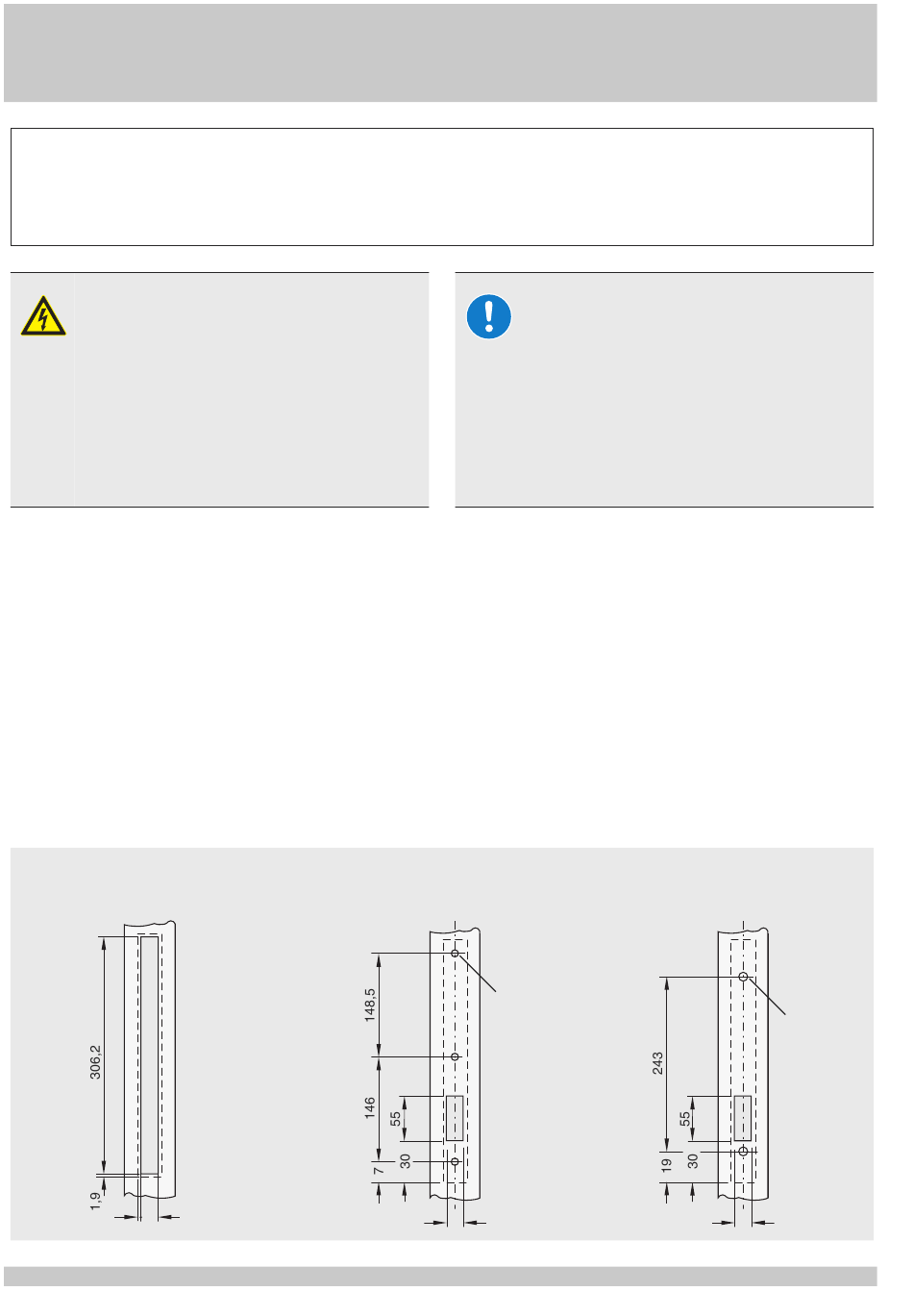

Lochbild für Einbau in
Laborabzugslisene
1,9
25,2
14
Die geltenden VDE-Richtlinien sowie die Vor-
schriften der örtlichen EVU einhalten.
Befestigungsschrauben
• 3 Befestigungsschrauben Ø 3mm
Höhe des Schraubenkopfes max. 4,4 mm
• 2 Befestigungsschrauben Ø 5mm
Höhe des Schraubenkopfes max. 6,5 mm
Die Beschaffenheit der Schrauben abhängig vom
Lisenenmaterial wählen. Die Schraubenlänge so
kurz wie möglich wählen, um eine Beschädigung
der Leitung in der Lisene zu vermeiden.
Lochbild für Aufbau auf
Laborabzugslisene
18
Betriebsanleitung BE-SEG-01 / Druckschrift-Nr. M375DV7 (10/2012)
Vorsicht!
Verletzungsgefahr für Personen oder
Beschädigung elektrischer Leitungen
Die Kanten der Lisenenausschnitte
brechen oder entgraten.
Lochbild für Aufbau
(Alternative)
3 × Ø3 mm
2 × Ø5 mm
18
