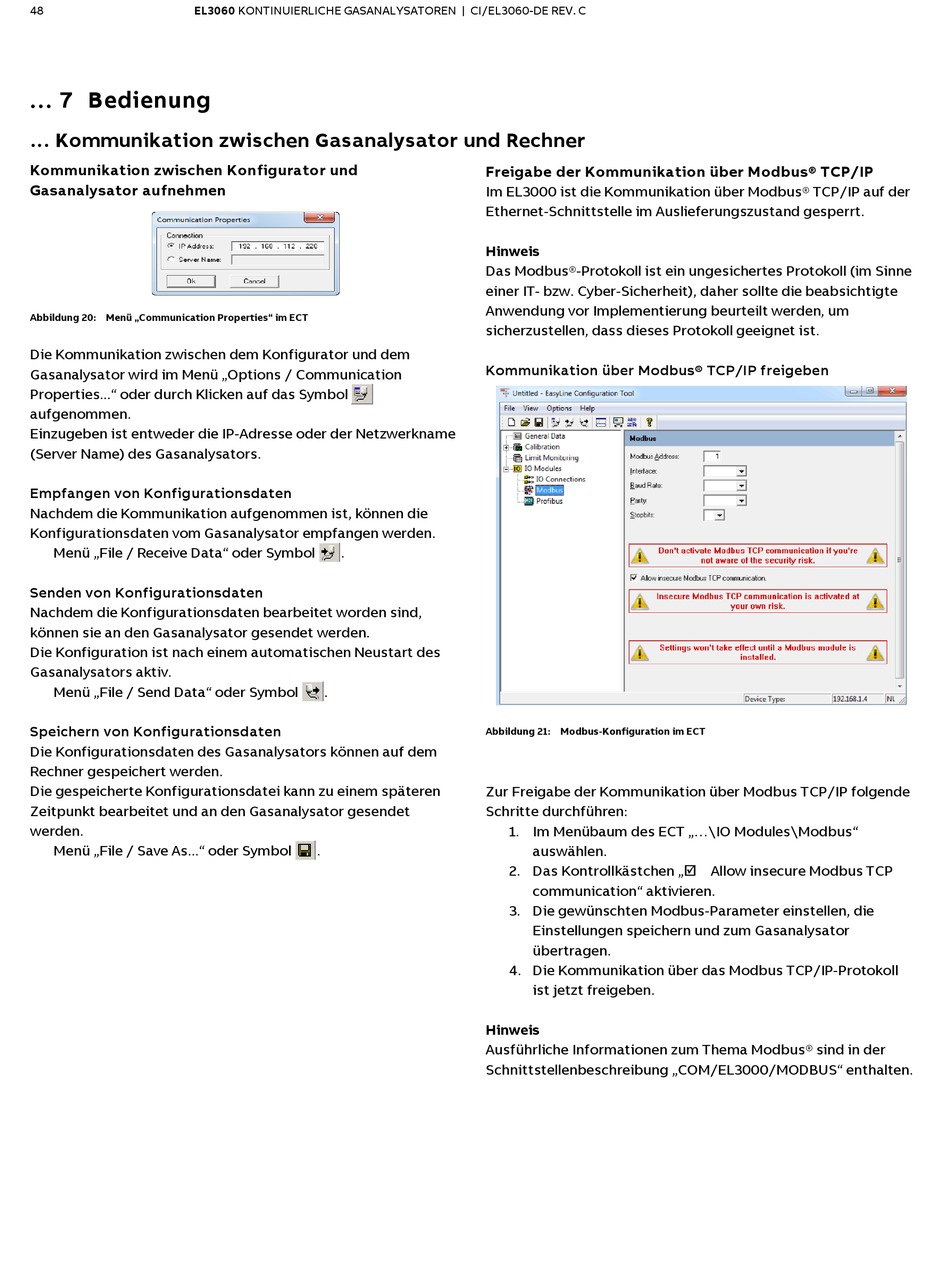

... 7 Bedienung
... Kommunikation zwischen Gasanalysator und Rechner
Kommunikation zwischen Konfigurator und
Gasanalysator aufnehmen
Abbildung 20: Menü „Communication Properties" im ECT
Die Kommunikation zwischen dem Konfigurator und dem
Gasanalysator wird im Menü „Options / Communication
Properties..." oder durch Klicken auf das Symbol
aufgenommen.
Einzugeben ist entweder die IP-Adresse oder der Netzwerkname
(Server Name) des Gasanalysators.
Empfangen von Konfigurationsdaten
Nachdem die Kommunikation aufgenommen ist, können die
Konfigurationsdaten vom Gasanalysator empfangen werden.
Menü „File / Receive Data" oder Symbol
Senden von Konfigurationsdaten
Nachdem die Konfigurationsdaten bearbeitet worden sind,
können sie an den Gasanalysator gesendet werden.
Die Konfiguration ist nach einem automatischen Neustart des
Gasanalysators aktiv.
Menü „File / Send Data" oder Symbol
Speichern von Konfigurationsdaten
Die Konfigurationsdaten des Gasanalysators können auf dem
Rechner gespeichert werden.
Die gespeicherte Konfigurationsdatei kann zu einem späteren
Zeitpunkt bearbeitet und an den Gasanalysator gesendet
werden.
Menü „File / Save As..." oder Symbol
Freigabe der Kommunikation über Modbus® TCP/IP
Im EL3000 ist die Kommunikation über Modbus® TCP/IP auf der
Ethernet-Schnittstelle im Auslieferungszustand gesperrt.
Hinweis
Das Modbus®-Protokoll ist ein ungesichertes Protokoll (im Sinne
einer IT- bzw. Cyber-Sicherheit), daher sollte die beabsichtigte
Anwendung vor Implementierung beurteilt werden, um
sicherzustellen, dass dieses Protokoll geeignet ist.
Kommunikation über Modbus® TCP/IP freigeben
.
.
Abbildung 21: Modbus-Konfiguration im ECT
Zur Freigabe der Kommunikation über Modbus TCP/IP folgende
Schritte durchführen:
.
Hinweis
Ausführliche Informationen zum Thema Modbus® sind in der
Schnittstellenbeschreibung „COM/EL3000/MODBUS" enthalten.
1. Im Menübaum des ECT „...\IO Modules\Modbus"
auswählen.
2. Das Kontrollkästchen „ Allow insecure Modbus TCP
communication" aktivieren.
3. Die gewünschten Modbus-Parameter einstellen, die
Einstellungen speichern und zum Gasanalysator
übertragen.
4. Die Kommunikation über das Modbus TCP/IP-Protokoll
ist jetzt freigeben.
