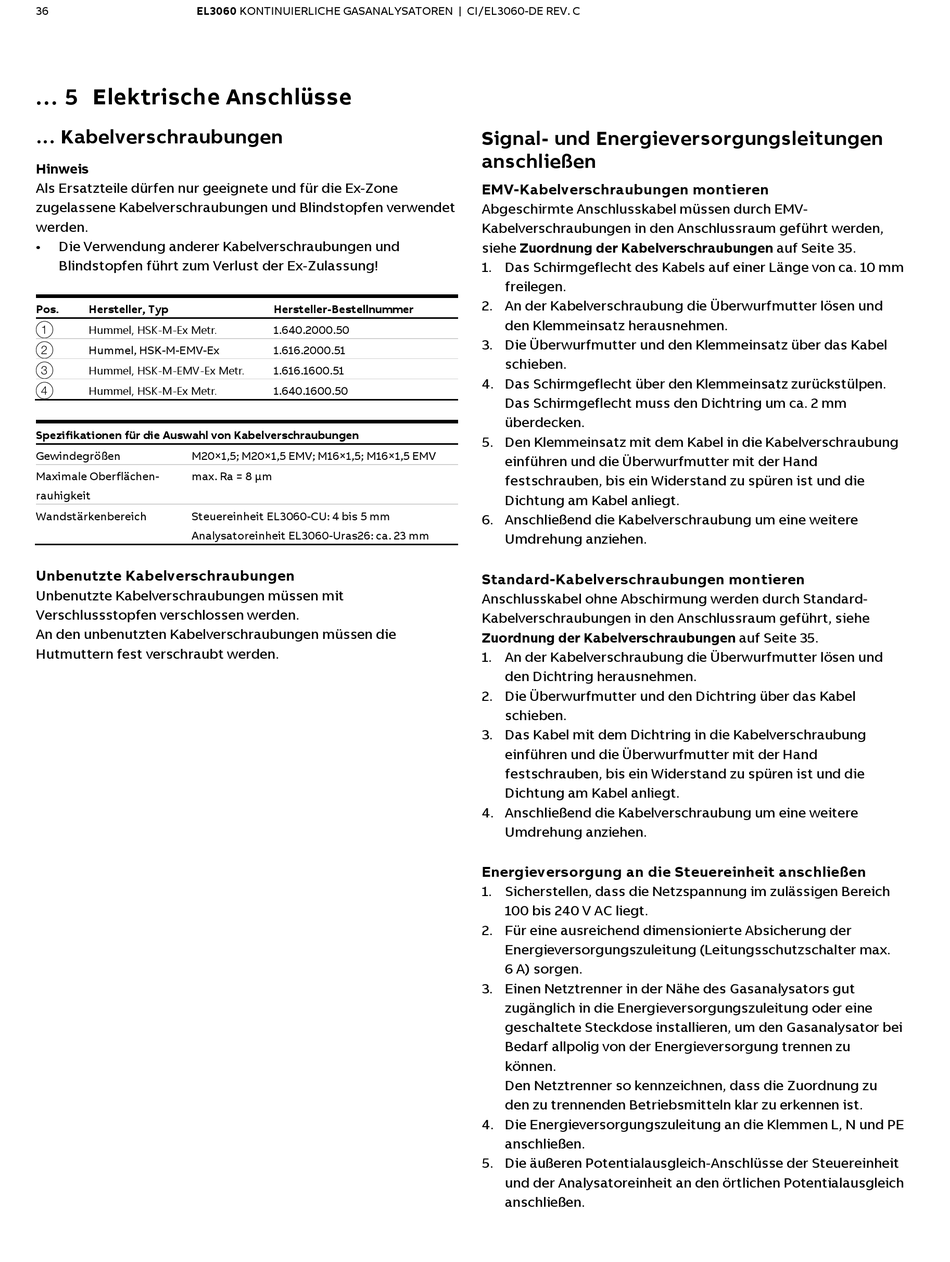

36 EL3060 KONTINUIERLICHE GASANALYSATOREN | CI/EL3060-DE REV. C
... 5 Elektrische Anschlüsse
... Kabelverschraubungen
Hinweis
Als Ersatzteile dürfen nur geeignete und für die Ex-Zone
zugelassene Kabelverschraubungen und Blindstopfen verwendet
werden.
• Die Verwendung anderer Kabelverschraubungen und
Blindstopfen führt zum Verlust der Ex-Zulassung!
Pos. Hersteller, Typ
1 Hummel, HSK-M-Ex Metr.
2
Hummel, HSK-M-EMV-Ex
3 Hummel, HSK-M-EMV-Ex Metr.
4
Hummel, HSK-M-Ex Metr.
Spezifikationen für die Auswahl von Kabelverschraubungen
Gewindegrößen M20×1,5; M20×1,5 EMV; M16×1,5; M16×1,5 EMV
Maximale Oberflächen- max. Ra = 8 µm
rauhigkeit
Wandstärkenbereich Steuereinheit EL3060-CU: 4 bis 5 mm
Analysatoreinheit EL3060-Uras26: ca. 23 mm
Unbenutzte Kabelverschraubungen
Unbenutzte Kabelverschraubungen müssen mit
Verschlussstopfen verschlossen werden.
An den unbenutzten Kabelverschraubungen müssen die
Hutmuttern fest verschraubt werden.
Hersteller-Bestellnummer
1.640.2000.50
1.616.2000.51
1.616.1600.51
1.640.1600.50
Signal- und Energieversorgungsleitungen
anschließen
EMV-Kabelverschraubungen montieren
Abgeschirmte Anschlusskabel müssen durch EMV-
Kabelverschraubungen in den Anschlussraum geführt werden,
siehe Zuordnung der Kabelverschraubungen auf Seite 35.
1. Das Schirmgeflecht des Kabels auf einer Länge von ca. 10 mm
freilegen.
2. An der Kabelverschraubung die Überwurfmutter lösen und
den Klemmeinsatz herausnehmen.
3. Die Überwurfmutter und den Klemmeinsatz über das Kabel
schieben.
4. Das Schirmgeflecht über den Klemmeinsatz zurückstülpen.
Das Schirmgeflecht muss den Dichtring um ca. 2 mm
überdecken.
5. Den Klemmeinsatz mit dem Kabel in die Kabelverschraubung
einführen und die Überwurfmutter mit der Hand
festschrauben, bis ein Widerstand zu spüren ist und die
Dichtung am Kabel anliegt.
6. Anschließend die Kabelverschraubung um eine weitere
Umdrehung anziehen.
Standard-Kabelverschraubungen montieren
Anschlusskabel ohne Abschirmung werden durch Standard-
Kabelverschraubungen in den Anschlussraum geführt, siehe
Zuordnung der Kabelverschraubungen auf Seite 35.
1. An der Kabelverschraubung die Überwurfmutter lösen und
den Dichtring herausnehmen.
2. Die Überwurfmutter und den Dichtring über das Kabel
schieben.
3. Das Kabel mit dem Dichtring in die Kabelverschraubung
einführen und die Überwurfmutter mit der Hand
festschrauben, bis ein Widerstand zu spüren ist und die
Dichtung am Kabel anliegt.
4. Anschließend die Kabelverschraubung um eine weitere
Umdrehung anziehen.
Energieversorgung an die Steuereinheit anschließen
1. Sicherstellen, dass die Netzspannung im zulässigen Bereich
100 bis 240 V AC liegt.
2. Für eine ausreichend dimensionierte Absicherung der
Energieversorgungszuleitung (Leitungsschutzschalter max.
6 A) sorgen.
3. Einen Netztrenner in der Nähe des Gasanalysators gut
zugänglich in die Energieversorgungszuleitung oder eine
geschaltete Steckdose installieren, um den Gasanalysator bei
Bedarf allpolig von der Energieversorgung trennen zu
können.
Den Netztrenner so kennzeichnen, dass die Zuordnung zu
den zu trennenden Betriebsmitteln klar zu erkennen ist.
4. Die Energieversorgungszuleitung an die Klemmen L, N und PE
anschließen.
5. Die äußeren Potentialausgleich-Anschlüsse der Steuereinheit
und der Analysatoreinheit an den örtlichen Potentialausgleich
anschließen.
