EL3060 KONTINUIERLICHE GASANALYSATOREN | CI/EL3060-DE REV. C

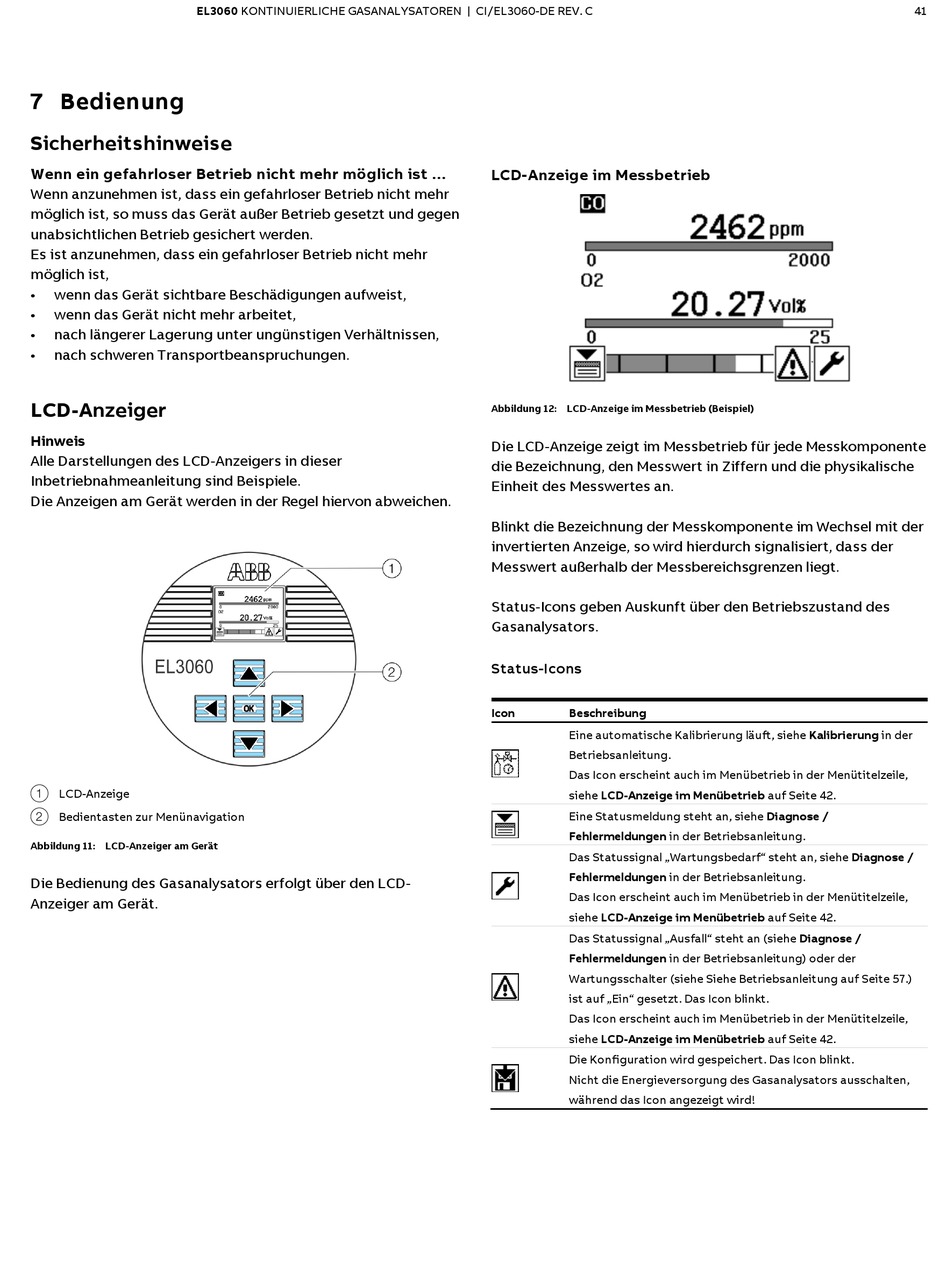

7 Bedienung

Sicherheitshinweise

Wenn ein gefahrloser Betrieb nicht mehr möglich ist ...
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, so muss das Gerät außer Betrieb gesetzt und gegen
unabsichtlichen Betrieb gesichert werden.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr
möglich ist,
• wenn das Gerät sichtbare Beschädigungen aufweist,
• wenn das Gerät nicht mehr arbeitet,
• nach längerer Lagerung unter ungünstigen Verhältnissen,
• nach schweren Transportbeanspruchungen.

LCD-Anzeiger

Hinweis
Alle Darstellungen des LCD-Anzeigers in dieser
Inbetriebnahmeanleitung sind Beispiele.
Die Anzeigen am Gerät werden in der Regel hiervon abweichen.
1 LCD-Anzeige
2 Bedientasten zur Menünavigation
Abbildung 11: LCD-Anzeiger am Gerät
Die Bedienung des Gasanalysators erfolgt über den LCD-
Anzeiger am Gerät.
LCD-Anzeige im Messbetrieb
Abbildung 12: LCD-Anzeige im Messbetrieb (Beispiel)
Die LCD-Anzeige zeigt im Messbetrieb für jede Messkomponente
die Bezeichnung, den Messwert in Ziffern und die physikalische
Einheit des Messwertes an.
Blinkt die Bezeichnung der Messkomponente im Wechsel mit der
invertierten Anzeige, so wird hierdurch signalisiert, dass der
Messwert außerhalb der Messbereichsgrenzen liegt.
Status-Icons geben Auskunft über den Betriebszustand des
Gasanalysators.

Status-Icons

Icon Beschreibung
Eine automatische Kalibrierung läuft, siehe Kalibrierung in der
Betriebsanleitung.
Das Icon erscheint auch im Menübetrieb in der Menütitelzeile,
siehe LCD-Anzeige im Menübetrieb auf Seite 42.
Eine Statusmeldung steht an, siehe Diagnose /
Fehlermeldungen in der Betriebsanleitung.
Das Statussignal „Wartungsbedarf" steht an, siehe Diagnose /
Fehlermeldungen in der Betriebsanleitung.
Das Icon erscheint auch im Menübetrieb in der Menütitelzeile,
siehe LCD-Anzeige im Menübetrieb auf Seite 42.
Das Statussignal „Ausfall" steht an (siehe Diagnose /
Fehlermeldungen in der Betriebsanleitung) oder der
Wartungsschalter (siehe Siehe Betriebsanleitung auf Seite 57.)
ist auf „Ein" gesetzt. Das Icon blinkt.
Das Icon erscheint auch im Menübetrieb in der Menütitelzeile,
siehe LCD-Anzeige im Menübetrieb auf Seite 42.
Die Konfiguration wird gespeichert. Das Icon blinkt.
Nicht die Energieversorgung des Gasanalysators ausschalten,
während das Icon angezeigt wird!
41
