Endress+Hauser Proline t-mass F Kurzanleitung Seite 14

Thermischer massedurchfluss-messaufnehmer

Inhaltsverzeichnis

Montage

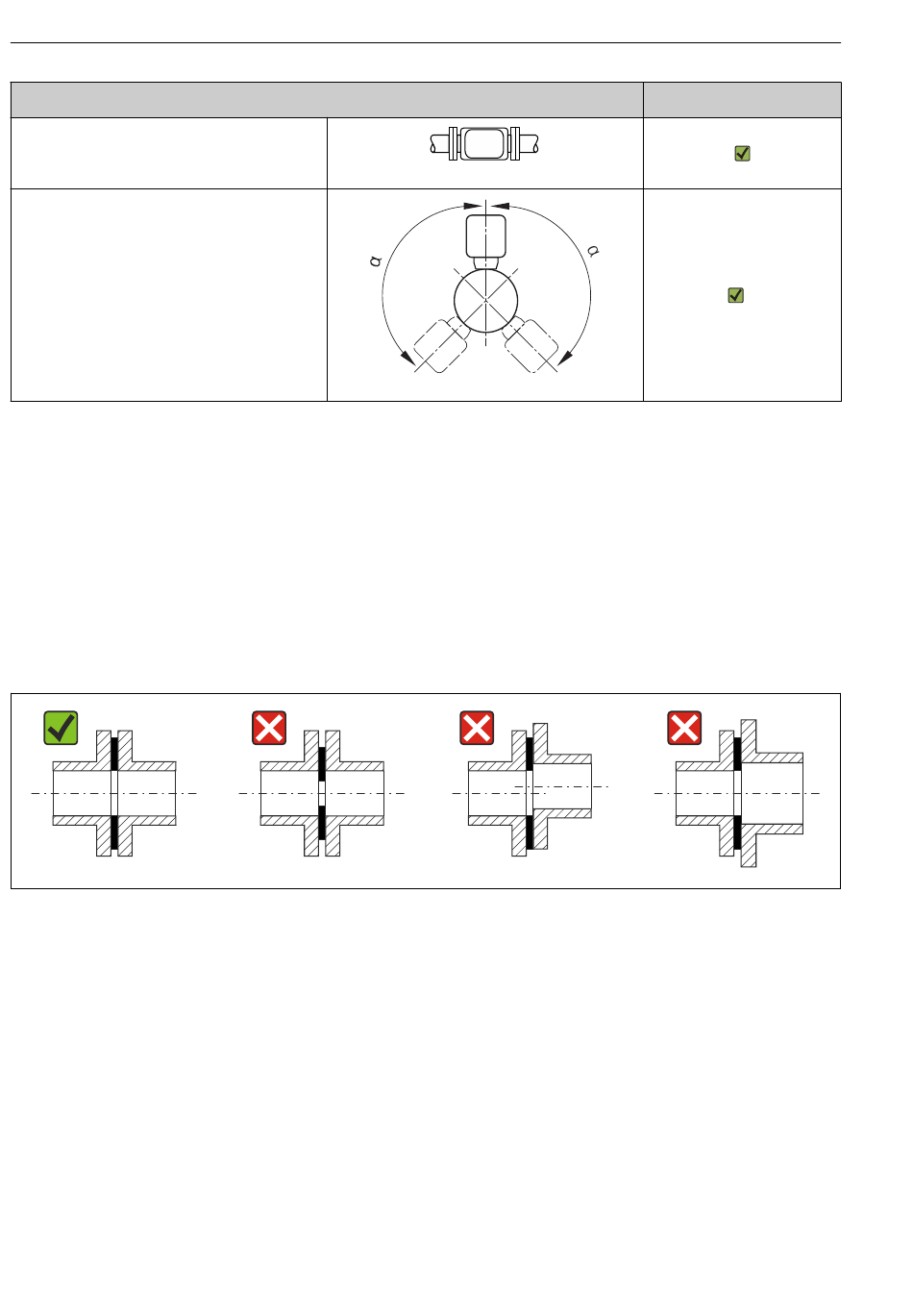

Horizontale Einbaulage,

Messumformerkopf seitlich

Schräge Einbaulage,

Messumformerkopf unten

Bei gesättigten oder verunreinigten Gasen ist die vertikale Einbaulage zu bevorzugen, um Kondensation oder Ver-

schmutzung zu minimieren. Beim bidirektionalen Sensor, horizontale Einbaulage wählen.

Bei sehr feuchtem oder mit Wasser gesättigtem Gas (z.B. Faulgas, ungetrocknete Druckluft), oder wenn Ablage-

rungen oder Kondensate ständig vorhanden sind, schräge Einbaulage wählen (α = ca. 135°).

Rohrleitungen

Beim Einbau des Messgeräts fachgerecht vorgehen und folgende Hinweise beachten:

• Rohrleitung fachgerecht verschweißen.

• Korrekte Dichtungsgrößen verwenden.

• Flansche und Dichtungen korrekt ausrichten.

• Nach dem Einbau muss die Rohrleitung frei von Verschmutzungen und Partikeln sein, um

Beschädigungen an den Sensoren zu vermeiden.

• Weitere Informationen → ISO-Norm 14511.

Innendurchmesser

Einbaulage

Proline t-mass F

Empfehlung

A0015592

A0015773
