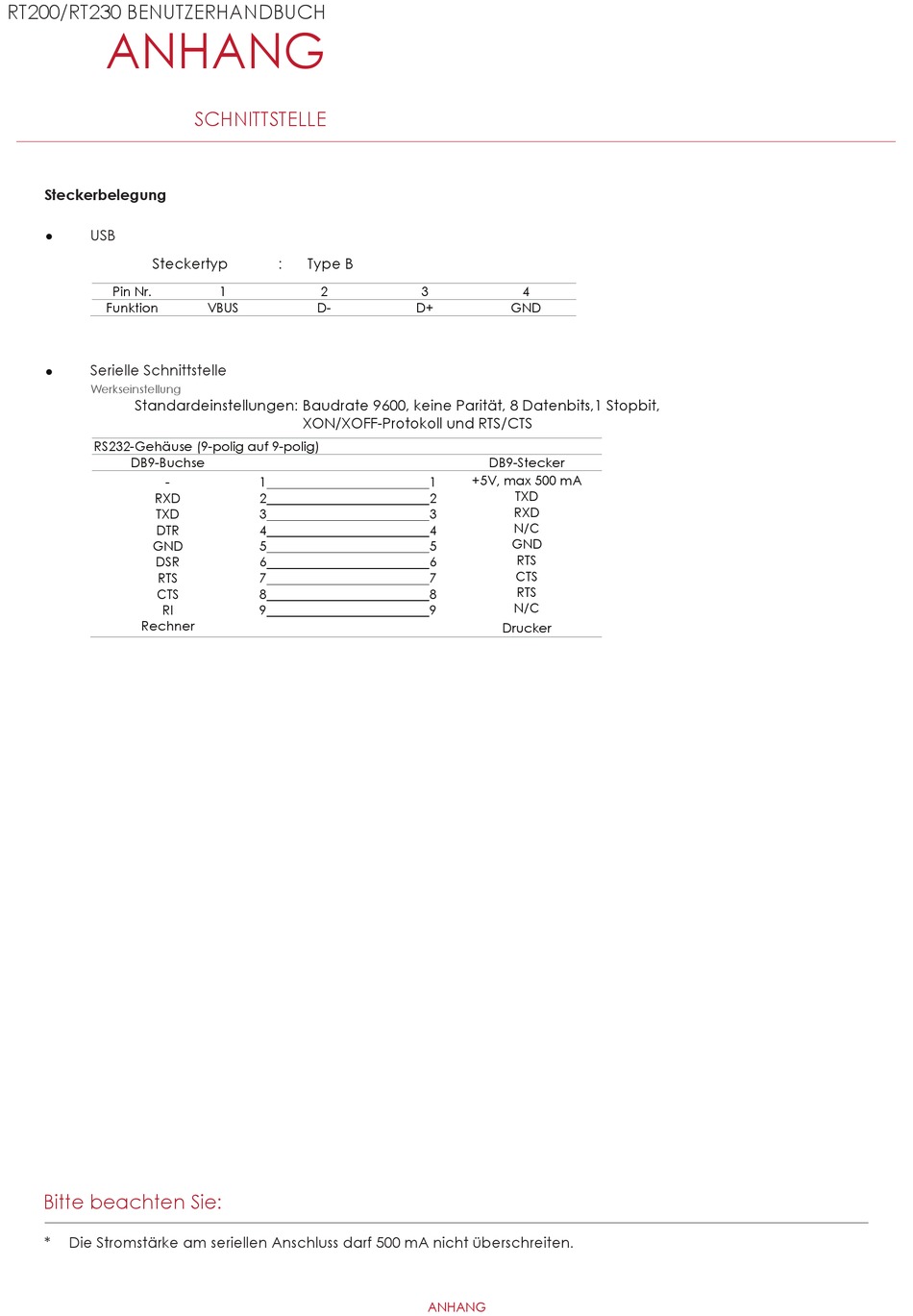

RT200/RT230 BENUTZERHANDBUCH
ANHANG
Steckerbelegung
USB

Steckertyp
Pin Nr.
Funktion
Serielle Schnittstelle

Werkseinstellung
Standardeinstellungen: Baudrate 9600, keine Parität, 8 Datenbits,1 Stopbit,
RS232-Gehäuse (9-polig auf 9-polig)
DB9-Buchse
-
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI
Rechner
Bitte beachten Sie:
****Die Stromstärke am seriellen Anschluss darf 500 mA nicht überschreiten.
SCHNITTSTELLE
: Type B
1 2
VBUS D-
XON/XOFF-Protokoll und RTS/CTS
1
2
3
4
5
6
7
8
9
3 4
D+ GND
DB9-Stecker
+5V, max 500 mA
1
TXD
2
RXD
3
N/C
4
GND
5
RTS
6
CTS
7
RTS
8
N/C
9
Drucker
