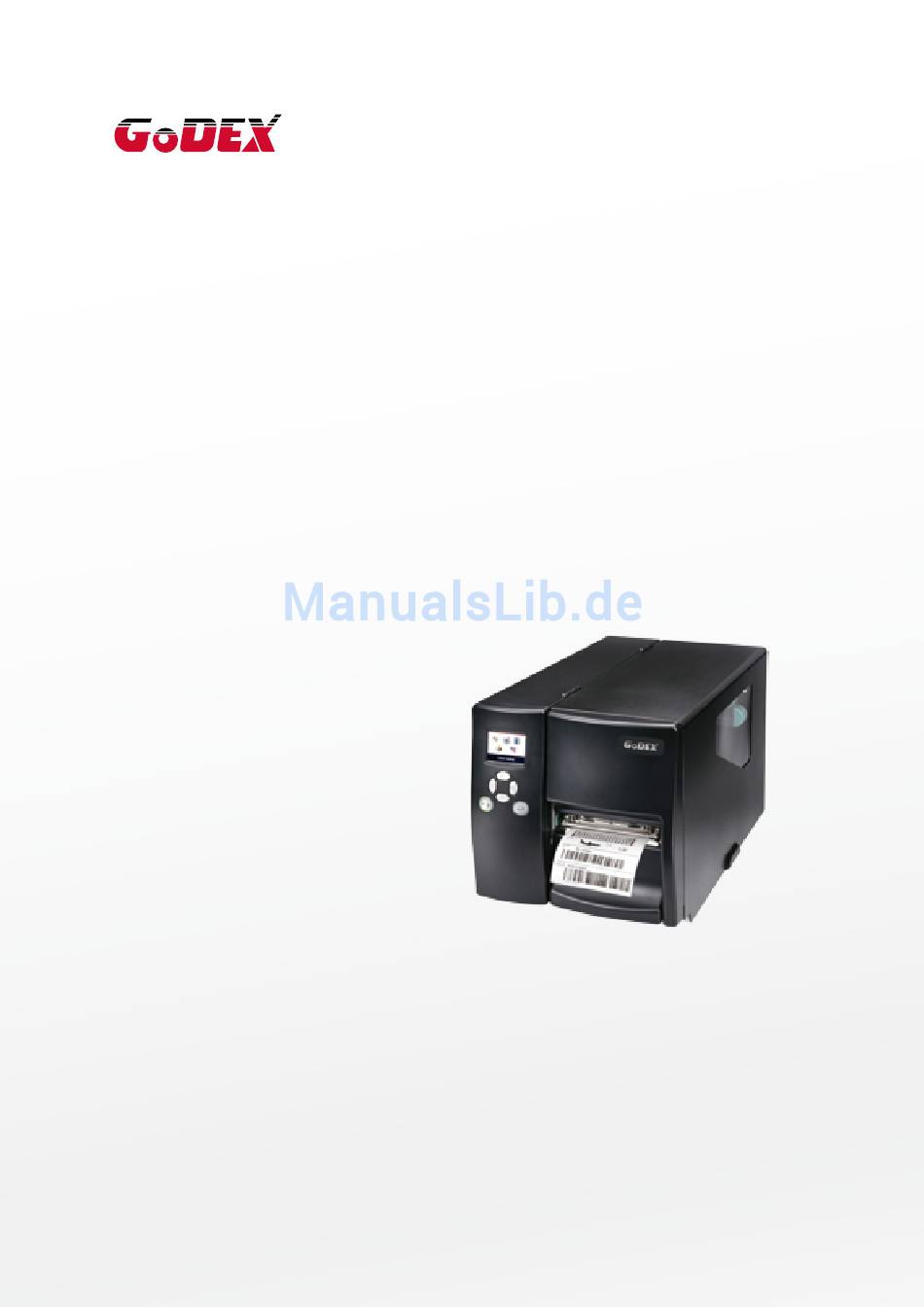

- Seite 1 EZ2250i/EZ2350i BARCODE DRUCKER BENUTZERHANDBUCH User Manual : EZ225i series Version : Rev. D Issue Date : 2013.07.10 : 920-014611-00...
-
Seite 2: Emv-Konformitätserklärung Für Europa
EN61000-3-2:2006/ A1:2009/A2:2009, EN 61000-3-3:2008 , EN 55024:2010, IEC 61000-4-2:2008 Reihen. Das Gerät wurde außerdem hinsichtlich der Grenzwerte für gestrahlte und geleitete Störaussendungen geprüft und entspricht den Anforderungen der Europäischen Norm EN 55022. Die SERIE EZ2250I AUF DIE SICH DIESE ERKLÄRUNG BEZIEHT, ENTSPRECHEN DEN ANFORDERUNGEN FOLGENDER NORMEN: IEC 60950-1:2005(2nd Edition)+Am 1:2009, GB4943-2001 GB9254-2008(Class A) GB17625.1-2003, EN... -
Seite 3: Sicherheitshinweise
EZ2250i/EZ2350i BENUTZERHANDBUCH SICHERHEITSHINWEISE Bitte lesen Sie die folgenden Hinweise sorgfältig. Das Gerät darf keiner Nässe oder Feuchtigkeit ausgesetzt werden. Vor Anschluss an eine Stromquelle bitte die Spannung der Stromquelle überprüfen. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor der Netzstecker an eine Steckdose angeschlossen wird. -
Seite 4: Inhaltsverzeichnis
1. BARCODE-DRUCKER ............... 3 1-1. Lieferumfang ........................3 1-2. Technische Daten ......................3 1-3. Bestandteile des Druckers ....................5 2. DRUCKER EINRICHTEN ............7 2-1. Etikettenrolle einsetzen ....................7 2-2. Farbband einlegen ......................10 2-3. Drucker an den Rechner anschließen ................11 2-4. -
Seite 5: Barcode-Drucker
Farbband Rollenkern Kurzanleitung CD (enthält Etikettensoftware QLabel und Handbuch) 1-2 Technische Daten Modell EZ2250i EZ2350i Druckverfahren Thermotransfer / Thermodirekt Auflösung (203 dpi) (8 Punkte/mm) (300 dpi) (12 Punkte/mm) Druckgeschwindigkeit 7 Zoll/s (177 mm/s) 5 Zoll/s (127 mm/s) - Seite 6 ** Bei Druckmedien, die nicht den Standardeigenschaften entsprechen – z. B. hinsichtlich Etikettentyp und -stärke, Abstand zwischen den Etiketten, Eigenschaften des Trägermaterials –, kann die minimale Drucklänge abweichen. Bitte wenden Sie sich an GoDEX, um die minimale Drucklänge von Druckmedien, die nicht den Standardeigenschaften entsprechen, testen zu lassen.
-
Seite 7: Bestandteile Des Druckers
1-3 Bestandteile des Druckers Außenansicht Bedienfeld Untere Gehäuseklappe Sichtfenster Gehäusedeckel Einzug für Endlos-Etiketten Autokalibrierungstaste Parallele Schnittstelle (optional) Schnittstelle für Etikettierer (optional) USB-Host Ethernet-Port USB-Port Serieller Anschluss (DB-9) Netzanschluss Netzschalter Einzug für Endlos-Etiketten... -
Seite 8: Innenansicht
Innenansicht Farbbandaufwickler Farbbandabwickler Druckmechanismus Druckwalze Abrisskante Druckkopfarretierung Stellrad für Sensor Materialführung Führung für Etikettenspannung Etikettenrollenhalter Rollenführung Arretierung Beweglicher Sensor... -
Seite 9: Drucker Einrichten
Drucker einrichten Dieser Drucker unterstützt die folgenden Druckverfahren: Thermotransfer- Beim Thermotransferdruck wird das Druckbild über ein Farbband auf das druck (TT) Material übertragen. Thermodirekt- Für den Thermodirektdruck wird kein Farbband sondern nur Thermopapier druck (TD) benötigt. Bitte überprüfen Sie, welches Druckverfahren Sie verwenden. Nehmen Sie dann die entsprechenden Einstellungen im Druckertreiber, Druckermenü... - Seite 10 Setzen Sie die Etikettenrolle auf den Rollenhalter und schieben Sie sie bis an die Gehäusewand heran. (Drücken Sie das Etikettenmaterial jedoch nicht zu fest, damit Sie es nicht beschädigen.) Klappen Sie die Rollenführung wieder herunter und schieben Sie sie an die Etikettenrolle heran.
- Seite 11 Das Etikettenmaterial läuft zwischen der Gehäusewand und der beweglichen Materialführung. 【 】 Bitte beachten Sie: Führen Sie das Etikettenmaterial durch den Drucker wie in der Abbildung gezeigt. 10. Bringen Sie die Druckkopfarretierung wieder in ihre ursprüngliche Position. 11. Schließen Sie den Gehäusedeckel.
-
Seite 12: Farbband Einlegen
2-2 Farbband einlegen 1. Stellen Sie den Drucker auf eine ebene Oberfläche und öffnen Sie den Gehäusedeckel. 2. Ziehen Sie die Druckkopfarretieru ng heraus wie in der Abbildung gezeigt (1) und drehen Sie sie gegen den Uhrzeigersinn nach rechts oben (2). 3. -
Seite 13: Drucker An Den Rechner Anschließen
2-3 Drucker an den Rechner anschließen Vergewissern Sie sich, dass der Drucker ausgeschaltet ist. Schließen Sie das Netzkabel an das Netzteil an und das Netzteil an den Drucker. Schließen Sie das USB-Kabel an den Drucker und den Rechner an. Schalten Sie den Drucker ein. Das Bedienfeld sollte nun aufleuchten. -
Seite 14: Druckertreiber Und Golabel Mit Der Super Wizard Cd Installieren
2-4 Druckertreiber und GoLabel mit der Super Wizard CD in-stallieren Legen Sie die Super Wizard-CD in das CD-/DVD-Laufwerk Ihres Rechners ein. Das Programmfenster öffnet sich automatisch. Es wird zunächst das Begrüßungsfenster angezeigt. Wählen Sie im Begrüßungsfenster die Option "Standard Installation". Der Assistent fordert Sie auf, die USB- und Netzverbindungen zu überprüfen und den Drucker einzuschalten. - Seite 15 Der Druckertreiber und GoLabel werden nun installiert. Während der Installation wird eine Fortschrittsanzeige angezeigt. Nach Abschluss der Installation können Sie über GoLabel oder den Druckertreiber Etiketten erstellen und drucken. Optional können Sie während der Standard-Installation auch ein Testetikett drucken oder Ihren Drucker registrieren. **** Weitere Ressourcen, Werkzeuge und Referenzdokumentation finden Sie bei Bedarf ebenfalls auf der Super Wizard-CD.
- Seite 16 "Seagull Drivers" auf der CD. Wählen Sie das Symbol für die Treiberdatei aus und starten Sie die Installation mit einem Doppelklick. Befolgen Sie die Anweisungen auf dem Bildschirm. Der Treiber-Assistent führt Sie durch die Installation. Wählen Sie "Install printer drivers". Wählen Sie Ihr Druckermodell. Godex EZ2250i...
- Seite 17 Wählen Sie den Port aus, über den der Drucker mit Ihrem Rechner verbunden ist. Vergeben Sie einen Namen für den Drucker sowie die erforderlichen Rechte. Godex EZ2250i Godex EZ2250i Nach Abschluss der Installation wird eine Zusammenfassung der Druckereinstellungen angezeigt. Überprüfen Sie, ob die Druckereinstellungen richtig sind, und kli-cken Sie auf "Finish", um die Treiberdateien zu kopieren.
- Seite 18 Nach Abschluss der Treiberinstallation sollte der neue Drucker im Ordner "Drucker und Faxgeräte" angezeigt werden. Godex EZ2250i Godex EZ2250i...
-
Seite 19: Drucker-Einstellungen Und Bedienung
Drucker-Einstellungen und Bedienung Bedienfeldeinstellungen und -bedienung Bedienfeld-Übersicht LCD-ANZEIGE Bedienfeld 4-WEGE-TASTE FEED-TASTE NETZSCHALTER Netzschalter Drücken Sie den Netzschalter, um den Drucker einzuschalten. Es erscheint die Startanzeige. Wenn der Drucker betriebsbereit ist, erscheint in der LCD-Anzeige der Text "Ready". Um den Drucker auszuschalten, halten Sie den Netzschalter 3 Sekunden lang gedrückt. FEED-Taste Durch Drücken der FEED-Taste wird das Etikettenmaterial an die festge-legte Vorschubposition transportiert. -
Seite 20: Lcd-Anzeige - Einführung
LCD-Anzeige – Einführung Erste Schritte Drücken Sie den Netzschalter, um den Drucker einzuschalten. Es erscheint die Startanzeige. Einschalten Wenn der Drucker betriebsbereit ist, erscheint in der LCD-Anzeige der Text "Ready". Bereit Drücken Sie 3 Sek. die Taste, um das Hauptmenü aufzurufen. Halten Sie die Taste ... -
Seite 21: Etiketten Einstellungen
Bedienmöglichkeiten auf der Seite "Setting" Drücken Sie auf der Hauptseite die Taste oder um eine Funktion zu markieren und auszuwählen. Wählen Sie die gewünschte Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellungen für diese Funktion angezeigt. Auswahl: oder Etiketten Einstellungen... - Seite 22 Wählen Sie auf den Seiten mit Einstellungsoptionen mit der Taste oder die gewünschte Einstellungsoption aus. Drehen Auswahl oder Drücken Sie die FEED-Taste, um die ausgewählte Einstellungsoption zu übernehmen. Die neue Einstellungsoption wird mit einem roten Häkchen markiert. Drehen Übernehmen: ****Der blaue Pfeil markiert die von Ihnen ausgewählte Einstellungsoption.
- Seite 23 Von der aktuellen Seite zum Modus "Ready" Das Symbol in der Ecke oben links zeigt die nächsthöhere Menüebene an. Mit dem nach links bzw. oben gerichteten Pfeil gelangen Sie zu einer höheren Menüebene. NAVIGATIONSSYMBOL Drehen OMit der Taste gelangen Sie von Seiten mit Einstellungsoptionen zur nächsthöheren Menüebene. Zurück zu den Einstellungen: Drehen Mit der Taste ...
- Seite 24 Wählen Sie auf der Hauptseite das Symbol EXIT und drücken Sie die FEED-Taste, um den Modus "Setting" zu verlassen. Der Drucker zeigt nun wieder den Status "Ready" an. Modus "Setting" verlassen: oder Beenden Bereit Zurück zum Modus "Ready": Drücken Sie 3 Sek. die Taste, um das Hauptmenü...
-
Seite 25: Einführung Netzwerk-Einstellungen
Drucker-Einstellungen und Bedienung Einführung Netzwerk-Einstellungen Bedienmöglichkeiten auf der Seite "Netzwerk Einstellungen" Drücken Sie im Hauptmenü die Taste oder , um eine Funktion zu markieren und auszuwählen. Wählen Sie die Device Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellungsmöglichkeiten für diese Funktion aufgezeigt. - Seite 26 Drucker-Einstellungen und Bedienung Die DHCP-Einstellung ist standardmäßig deaktiviert. Drücken Sie oder , um die Funktion zu aktivieren. Netzwerk Einstellungen deaktivieren Speichern Netzwerk Einstellungen Auswahl aktivieren Speichern Wenn Sie die FEED-Taste zweimal betätigen, gelangen Sie zurück zur Hauptseite. Netzwerk Einstellungen Drücken aktivieren Einstellungen Speichern...
-
Seite 27: Einrichtung Eines Lcd Passwortes
Drucker-Einstellungen und Bedienung Einrichtung eines LCD Passwortes Bedienmöglichkeiten auf der Seite "LCD Passwort" Drücken Sie im Hauptmenü die Taste oder , um eine Funktion zu markieren und auszuwählen. Wählen Sie die Device Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellungmöglichkeiten für diese Funktion aufgezeigt. - Seite 28 Drucker-Einstellungen und Bedienung Drücken Sie erneut , um das LCD Passwort zu ändern. LCD Passwort deaktivieren Drücken aktivieren Wenn Sie die FEED-Taste zweimal bestätigen, gelangen Sie zurück zur Hauptseite. LCD Passwort deaktivieren Drücken aktivieren Einstellungen Speichern Drücken LCD Passwort...
-
Seite 29: Lcd-Anzeige - Funktion
LCD-Anzeige – Funktion Hauptseite Drucker Einstellungen Einstellungsoptionen für den Drucker, z. B. Druckgeschwindigkeit, Helligkeit. Bietet außerdem einen Druck-Assistenten, der Sie beim Druckvorgang unterstützt. Drucker Einstellungen Einstellungsoptionen für die Etiketten, z. B. Rotation, Druckposition. Etiketten Einstellungen Einstellungsoptionen für die Zusatzmodule und Anschlüsse. Zubehör Selbstdiagnose-Funktionen für den Drucker, z. - Seite 30 Einstellungsoptionen im Modus "Setting" English Deutsch Dialogsprache 繁體中文 简体中文 Geschwindigkeit 2-5 bzw. 7 Helligkeit 0-19 Etiketten mit Abstand Medientyp Etiketten mit Markierung Assistent Endlos-Etiketten Thermodirektdruck Druckermodus Thermotransferdruck Abrissposition 0-40 Helligkeit 0-19 Geschwindigkeit Automatische Auswahl Medienerkennung Durchlichtsensor Reflexsensor Sensor Etiketten mit Abstand Medientyp Etiketten mit...
- Seite 31 Warnsignal Abbrechen Keine Abschneidevorrichtung Zusatzmodule Etikettenspender Modul-Einstellungen Etikettierer Zubehör Übernehmen Druckvorstufe Abbrechen 4800 bps 9600 bps 19200 bps Baudrate 38400 bps 57600 bps 115200 bps Serielle Schnittstelle keine Parität ungerade Parität gerade Parität 7 Bit Datenbits 8 Bit 1 Bit Stoppbits 2 Bit Uhranzeige...
- Seite 32 LCD-Statusanzeige Wenn der Drucker im Standby-Modus (betriebsbereit) ist, erscheint in der LCD-Anzeige der Text "Ready". Es kann nur beim Status "Ready" gedruckt werden. Bei Auftreten eines Fehlers erscheint die LCD-Fehleranzeige mit der Art des Fehlers. Sie können den Fehler entsprechend den Hinweisen beheben. WARNSYMBOL FEHLERSYMBOL FEHLERBESCHREIBUNG...
-
Seite 33: Etiketten Kalibrieren Und Testausdruck
Schalten Sie den Drucker wieder ein und halten Sie dabei die FEED-Taste gedrückt. Der Drucker misst nun das Etikettenmaterial ein und speichert die Etikettenlänge. Nach Einmessen des Etikettenmaterials druckt der Drucker als Test ein Etikett. Der Testausdruck enthält die hier aufgelisteten Informationen: EZ2250i:GX.XXX Modell & Version USB S/N:12345678 USB-ID... - Seite 34 Autokalibrierungstaste Wenn Sie die Autokalibrierungstaste 1 Sekunde lang gedrückt halten, führt der Drucker die automatische Etikettenerkennung aus. AUTOKALIBRIERUNGSTASTE Press Mithilfe der Autokalibrierungstaste können Sie die Druckposition korrigieren und Materialfehler beheben. Drücken...
-
Seite 35: Fehlermeldungen
3.7 Fehlermeldungen Wenn ein Fehler auftritt, der die normale Druckfunktion beeinträchtigt, erscheint eine entspre-chende Fehlermeldung auf der LCD-Anzeige und es ertönt ein Warnsignal. Eine Beschreibung der einzelnen Fehlersignale finden Sie in der nachstehenden Tabelle. LCD-ANZEIGE BEDIENFELD 4-WEGE-TASTE FEED-TASTE NETZSCHALTER Bedienfeld Status Fehlerart Signalton... - Seite 36 Bedienfeld Status Status Signalton Beschreibung Lösung Es ist kein freier Speicherplatz Löschen Sie überflüssige Daten vorhanden. Der Drucker druckt oder installieren Sie zusätzlichen die Meldung "File System full". Speicher. Geben Sie den Befehl “~X4” ein, Der Drucker findet die Datei nicht. um eine Liste aller Dateien zu 2 x 2 Dateifehler...
-
Seite 37: Netsetting Für Ethernet
NetSetting für Ethernet NetSetting installieren Die Software NetSetting dient zum Verwalten der Netzwerkkonfiguration bei Druckerverbindungen über den Ethernet-Port. Sie ist auf der Produkt-CD vorhanden, kann aber auch von der offiziellen Website heruntergeladen werden. Gehen Sie wie folgt vor, um NetSetting zu installieren. Legen Sie die Produkt-CD in das CD-/DVD-Laufwerk Ihres Rechners ein und öffnen Sie den Ordner "Ethernet"... -
Seite 38: Netsetting Benutzeroberfläche
Auf der Startseite werden grundlegende Informationen über den angeschlossenen Drucker und Ihren Rechner angezeigt. RT200i Klicken Sie auf das Lupen-Symbol, um alle GoDEX-Drucker in Ihrer Netz-werkumgebung zu suchen, die über den Ethernet-Port angeschlossen sind. Wenn ein angeschlossener GoDEX-Drucker gefunden wird, wird er zur Liste auf der Startseite hinzugefügt. - Seite 39 IP Setting Auf der Registerkarte "IP Setting" können Sie Druckernamen, Port-Nummer, Gateway und das Kennwort für die Konfiguration des Druckers bearbeiten. Sie können auch eine dynamische oder feste IP-Adresse für den Drucker vergeben (DHCP bzw. Static IP). Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Re-Get", um die ursprünglichen Einstellungen wiederherzustellen.
- Seite 40 Alert Path Setting Bei Auftreten eines Druckerfehlers sendet NetSetting eine entsprechende Warnmeldung an die angegebene E-Mail- Adresse. Die Meldungen werden per SMTP (Simple Mail Transfer Protocol) oder SNMP (Simple Network Management Protocol) gesendet. Auf der Registerkarte "Alert Path Setting" können Sie die SMTP- und SNMP-Einstellungen konfigurieren und bearbeiten. Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Re-Get", um die ursprünglichen Einstellungen wiederherzustellen.
- Seite 41 Alert Message Setting Auf dieser Registerkarte können Sie bestimmen, bei welchen Fehlern der Benutzer eine Benachrichtigung per E-Mail erhalten soll. Außerdem können Sie entscheiden, ob die Benachrichtigungen per SMTP, SNMP oder mit beiden Protokollen versendet werden sollen. Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Re-Get", um die ursprünglichen Einstellungen wiederherzustellen.
- Seite 42 Printer Configuration Auf dieser Registerkarte können Sie die Einstellungen des angeschlosse-nen Druckers konfigurieren und bearbeiten. Fast alle wichtigen Einstel-lungen für die Bedienung des Druckers lassen sich hier konfigurieren. RT200i Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Re-Get", um die ursprünglichen Einstellungen wiederherzustellen.
- Seite 43 User Command Die Registerkarte “User Command” dient als Kommunikationsschnittstelle, über die Befehle an den Drucker gesendet werden können. Geben Sie Druckerbefehle in das Feld "Input Command" ein und klicken Sie auf die Schaltfläche "Send Command", um die Befehle an den Drucker zu sen-den. Einige Befehle liefern eine Meldung zurück;...
- Seite 44 Firmware Download Auf der Registerkarte "Firmware Download" wird die Firmware-Version angezeigt, die der Drucker aktuell verwendet. Um die Firmware zu aktua-lisieren, geben Sie einen Speicherort für die Firmware-Datei an und klicken dann auf die Schaltfläche "Start Download Firmware". Die Firmware kann so aus der Ferne aktualisiert werden. BOOT : 1.000a1 F/W : RT200i 1.000a Zusätzlich zur Aktualisierung der Firmware haben Sie auf dieser Register-karte die Möglichkeit, durch Klicken auf die Schaltfläche "Recover To Factory Settings"...
-
Seite 45: Accessories
Accessories Internal rewinder Aufwickler Befestigungsclip Schrauben (4 Stk) Papierumlenkung 【 】 Bitte beachten Sie: Das aufgewickelte Material darf eine Höhe von max. 118 mm haben. 【 】 Empfehlung Es wird eine Materialstärke von 0,06 – 0,25 mm empfohlen. Stellen Sie den Drucker auf eine ebene Oberfläche und öffnen Sie den Gehäusedeckel. - Seite 46 Ziehen Sie den Befestigungsclip vom Aufwickler ab. Schrauben Sie den Aufwickler am Druckergehäuse fest. Verwenden Sie dazu die vier mitgelieferten Schrauben. Stecken Sie nun das Verbindungskabel für den Aufwickler in den dafür am Drucker vorgesehenen Anschluss. Die Installation ist jetzt abgeschlossen.
-
Seite 47: Papierumlenkung Für Aufwickler Installieren
5.2 Papierumlenkung für Aufwickler installieren Lösen Sie die Schraube vorne am Drucker, mit der die untere Gehäuseklappe befestigt wird (s. Abbildung). Entfernen Sie die untere Gehäuseklappe. 【 】 Bitte beachten Sie: Schalten Sie den Drucker vor der Installation aus. Befestigen Sie die Papierumlenkung am Druckmechanismus und schrauben Sie sie fest. -
Seite 48: Etikettenspender
Etikettenspender Lösen Sie die Schraube vorne am Drucker, mit der die untere Gehäuseklappe befestigt wird (s. Abbildung). Entfernen Sie die untere Gehäuseklappe. 【 】 Bitte beachten Sie: Schalten Sie den Drucker vor der Installation aus. Stellen Sie den Drucker wieder richtig herum. Ziehen Sie die Druckkopfarretierung wie in der Abbildung gezeigt... - Seite 49 Wickeln Sie das Trägermaterial um den Aufwickler und befestigen Sie es mit dem dafür vorgesehenen Clip. Bringen Sie die Druckkopfarretierung wieder in ihre ursprüngliche Position. 【 】 Bitte beachten Sie: Stellen Sie sicher, dass Sie das Material richtig herum zum Aufwickler führen.
-
Seite 50: Abschneidevorrichtung Installieren
Abschneidevorrichtung installieren Abdeckung für Abschneidevorrichtung Abschneidevorrichtung Kabelbefestigung (2 Stk) Schrauben (4 Stk) 【 】 Hinweis 1 Schalten Sie den Drucker aus, bevor Sie die Abschneidevorrichtung installieren. 【 】 Hinweis 2 Nicht zum Abschneiden von selbstklebenden Etiketten verwenden, da sonst Klebstoffrückstände die Klinge verschmutzen und so die Funktion beeinträchtigen können! Bei einer Papierstärke von 160 g/m²... - Seite 51 Befestigen Sie die Abschneidevorrichtung mit den dafür vorgesehenen Schrauben am Druckergehäuse. Stecken Sie das Verbindungskabel für die Abschneidevorrichtung in den dafür am Drucker vorgesehenen Anschluss. Führen Sie das Verbindungskabel mit Hilfe der Kabelbefestigung am Druckerboden entlang. Setzen Sie die Abdeckung auf die Abschneidevorrichtung und befestigen Sie sie mit den Schrauben für die untere...
-
Seite 52: Parallele Schnittstellenkarte Installieren
Parallele Schnittstellenkarte installieren Parallel-Kabel Parallele Schnittstellenkarte Verbindungskabel Schrauben (2 Stk) Vergewissern Sie sich, dass der Drucker ausgeschaltet ist. Stellen Sie den Drucker auf eine ebene Oberfläche und öffnen Sie den Gehäusedeckel. Lösen Sie die beiden, auf der Abbildung rechts markierten Schrauben. Nehmen Sie dann den linken Teil des Druckergehäuses ab. - Seite 53 Stecken Sie die parallele Schnittstellenkarte in den dafür vorgesehenen Steckplatz und schrauben Sie sie am Druckergehäuse fest. Schließen Sie das 30-polige Verbindungskabel an das Mainboard an. Setzen Sie den linken Teil des Druckergehäuses wieder an und schrauben Sie ihn fest. Die Installation der Schnittstellenkarte ist jetzt abgeschlossen.
-
Seite 54: Wartung Und Anpassung
Wartung und Anpassung 6.1 Druckkopf-Baugruppe einsetzen/entfernen Öffnen Sie den Gehäusedeckel. 【 】 Bitte beachten Sie: Schalten Sie den Drucker aus, bevor Sie die Druckkopf-Baugruppe entfernen. Ziehen Sie die Druckkopfarretierung wie in der Abbildung gezeigt heraus (1) und drehen Sie sie gegen den Uhrzeigersinn nach rechts oben (2). -
Seite 55: Druckzeile Einstellen
Druckzeile einstellen Wenden Sie sich bitte an Ihren GoDEX-Händler, wenn Sie technische Unterstützung benötigen. Öffnen Sie den Gehäusedeckel. Ziehen Sie die Druckkopfarretierung wie in der Abbildung gezeigt heraus (1) und drehen Sie sie gegen den Uhrzeigersinn nach rechts oben (2). -
Seite 56: Farbbandspannung Einstellen
Farbbandspannung einstellen Die Farbbandspannung lässt sich einstellen, indem das grüne Stellrad unten am Farbbandabwickler (s. Abbildung) im oder gegen den Uhrzeigersinn gedreht wird. Die möglichen Einstellungen 1 bis 4 sind auf dem Stellrad am Farbbandaufwickler und am Farbbandabwickler markiert. In Position 1 ist die Spannung am höchsten, in Position 4 am geringsten. -
Seite 57: Thermodruckkopfreinigung
Thermodruckkopfreinigung Ein verschmutzter Druckkopf oder Farbbandverschmutzungen können die Druckqualität beeinträchtigen (es werden nicht alle Teile des Etiketts bedruckt). Halten Sie daher den Gehäusedeckel des Druckers möglichst geschlossen. Schützen Sie außerdem Papier oder Etiketten vor Staub und Schmutz, damit die Druckqualität nicht beeinträchtigt wird und der Druckkopf vor Verschleiß... -
Seite 58: Druckkopf - Ausrichtung Und Andruck
Druckkopf – Ausrichtung und Andruck Öffnen Sie die seitliche Gehäuseklappe. Ziehen Sie die Druckkopfarretierung wie in der Abbildung gezeigt heraus (1) und drehen Sie sie gegen den Uhrzeigersinn nach rechts oben (2). Durch Verwenden unterschiedlicher Etikettenmaterialien und Farbbänder kann die Druckqualität beeinträchtigt werden. -
Seite 59: Farbbandführung Einstellen
Farbbandführung einstellen Beim Verwenden unterschiedlicher Farbbandmaterialien kann das Farbband Falten schlagen, was sich wiederum negativ auf das Druckergebnis auswirkt (s. Beispiel (a) und (b)). Mit den Stellschrauben für die Farbbandführung können Sie die Qualität des Druckbilds beeinflussen. Sieht das Druckbild aus wie in Beispiel (a), so müssen Sie die Stellschraube A für die Farbbandführung im Uhrzeigersinn drehen. -
Seite 60: Abschneidevorrichtung Einstellen
Abschneidevorrichtung einstellen An beiden Seiten der Abschneidevorrichtung befindet sich eine Innensechskantschraube für die Justierung. Bei einem Papierstau funktioniert die Vorrichtung nicht mehr ordnungsgemäß. Schalten Sie den Drucker aus und drehen Sie die Schrauben mit einem 3 mm Sechskantschlüssel. Drehen Sie den Schlüssel gegen den Uhrzeigersinn, um das gestaute Papier zu entfernen. -
Seite 61: Fehlerbehebung
Fehlerbehebung Problem Lösung ♦ Der Drucker ist eingeschaltet, Überprüfen Sie die Stromzufuhr. aber die LCD-Anzeige bleibt dunkel. ♦ Überprüfen Sie die Softwareeinstellungen (Treibereinstellungen) oder Befehlscodes. Auf der LCD-Anzeige erscheint ♦ Eine Beschreibung der Fehlersignale finden Sie in der das Warnsymbol und der Tabelle in Kapitel 3-5. -
Seite 62: Anhang
EZ2250i/EZ2350i BENUTZERHANDBUCH APPENDIX A. Schnittstellen Parallele Schnittstelle Handshake : DSTB wird an den Drucker gesendet, BUSY an den Rechner. Schnittstellen- : Parallel-Kabel, kompatibel mit IBM-Rechnern. kabel Steckerbelegung : Siehe unten Pin Nr. Funktion Sender /Strobe Rechner / Drucker Data 0-7... - Seite 63 USB-Port Steckertyp : Typ B Pin Nr. Funktion VBUS Interne Schnittstelle UART1-Wafer Ethernet-Modul E_MD E_MD E_RST E_RST UART2-Wafer Erweiterungsmodul...
