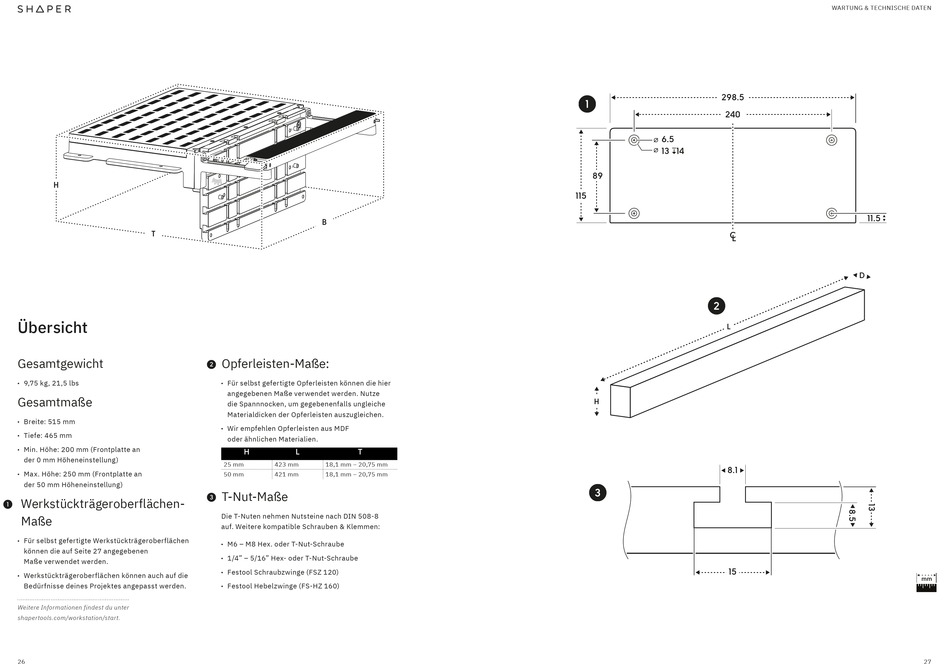

Übersicht
Gesamtgewicht
∙ 9,75 kg, 21,5 lbs
Gesamtmaße
∙ Breite: 515 mm
∙ Tiefe: 465 mm
∙ Min. Höhe: 200 mm (Frontplatte an
der 0 mm Höheneinstellung)
∙ Max. Höhe: 250 mm (Frontplatte an
der 50 mm Höheneinstellung)
A Werkstückträgeroberflächen-
Maße
∙ Für selbst gefertigte Werkstückträgeroberflächen
können die auf Seite 27 angegebenen
Maße verwendet werden.
∙ Werkstückträgeroberflächen können auch auf die
Bedürfnisse deines Projektes angepasst werden.
Weitere Informationen findest du unter
shapertools.com/workstation/start.
26
B
B Opferleisten-Maße:
∙ Für selbst gefertigte Opferleisten können die hier
angegebenen Maße verwendet werden. Nutze
die Spannnocken, um gegebenenfalls ungleiche
Materialdicken der Opferleisten auszugleichen.
∙ Wir empfehlen Opferleisten aus MDF
oder ähnlichen Materialien.
H
L
T
25 mm
423 mm
18,1 mm – 20,75 mm
50 mm
421 mm
18,1 mm – 20,75 mm
C T-Nut-Maße
Die T-Nuten nehmen Nutsteine nach DIN 508-8
auf. Weitere kompatible Schrauben & Klemmen:
∙ M6 – M8 Hex. oder T-Nut-Schraube
∙ 1/4" – 5/16" Hex- oder T-Nut-Schraube
∙ Festool Schraubzwinge (FSZ 120)
∙ Festool Hebelzwinge (FS-HZ 160)
298.5
240
6.5
13
14
89
115
C L
L
H
8.1
15
WARTUNG & TEcHNIScHE DATEN
11.5
D
mm
27
