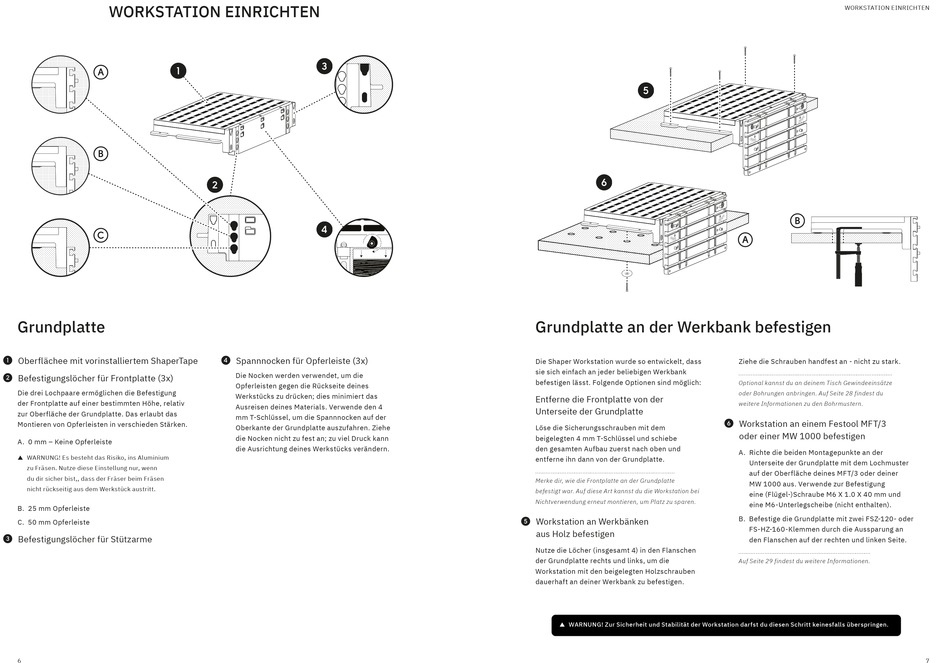

WORKSTATION EINRICHTEN
Grundplatte
Oberflächee mit vorinstalliertem ShaperTape
A
Befestigungslöcher für Frontplatte (3x)
B
Die drei lochpaare ermöglichen die Befestigung
der Frontplatte auf einer bestimmten Höhe, relativ
zur Oberfläche der Grundplatte. Das erlaubt das
Montieren von Opferleisten in verschieden Stärken.
A. 0 mm – Keine Opferleiste
▲ WARNUNG! Es besteht das Risiko, ins Aluminium
zu Fräsen. Nutze diese Einstellung nur, wenn
du dir sicher bist,, dass der Fräser beim Fräsen
nicht rückseitig aus dem Werkstück austritt.
B. 25 mm Opferleiste
c. 50 mm Opferleiste
Befestigungslöcher für Stützarme
C
6
Spannnocken für Opferleiste (3x)
D
Die Nocken werden verwendet, um die
Opferleisten gegen die Rückseite deines
Werkstücks zu drücken; dies minimiert das
Ausreisen deines Materials. Verwende den 4
mm T-Schlüssel, um die Spannnocken auf der
Oberkante der Grundplatte auszufahren. Ziehe
die Nocken nicht zu fest an; zu viel Druck kann
die Ausrichtung deines Werkstücks verändern.
Grundplatte an der Werkbank befestigen
Die Shaper Workstation wurde so entwickelt, dass
sie sich einfach an jeder beliebigen Werkbank
befestigen lässt. Folgende Optionen sind möglich:
Entferne die Frontplatte von der
Unterseite der Grundplatte
löse die Sicherungsschrauben mit dem
beigelegten 4 mm T-Schlüssel und schiebe
den gesamten Aufbau zuerst nach oben und
entferne ihn dann von der Grundplatte.
Merke dir, wie die Frontplatte an der Grundplatte
befestigt war. Auf diese Art kannst du die Workstation bei
Nichtverwendung erneut montieren, um Platz zu sparen.
Workstation an Werkbänken
E
aus Holz befestigen
Nutze die löcher (insgesamt 4) in den Flanschen
der Grundplatte rechts und links, um die
Workstation mit den beigelegten Holzschrauben
dauerhaft an deiner Werkbank zu befestigen.
▲ WARNUNG! Zur Sicherheit und Stabilität der Workstation darfst du diesen Schritt keinesfalls überspringen.
WORKSTATION EINRIcHTEN
Ziehe die Schrauben handfest an - nicht zu stark.
Optional kannst du an deinem Tisch Gewindeeinsätze
oder Bohrungen anbringen. Auf Seite 28 findest du
weitere Informationen zu den Bohrmustern.
Workstation an einem Festool MFT/3
F
oder einer MW 1000 befestigen
A. Richte die beiden Montagepunkte an der
Unterseite der Grundplatte mit dem lochmuster
auf der Oberfläche deines MFT/3 oder deiner
MW 1000 aus. Verwende zur Befestigung
eine (Flügel-)Schraube M6 X 1.0 X 40 mm und
eine M6-Unterlegscheibe (nicht enthalten).
B. Befestige die Grundplatte mit zwei FSZ-120- oder
FS-HZ-160-Klemmen durch die Aussparung an
den Flanschen auf der rechten und linken Seite.
Auf Seite 29 findest du weitere Informationen.
7
