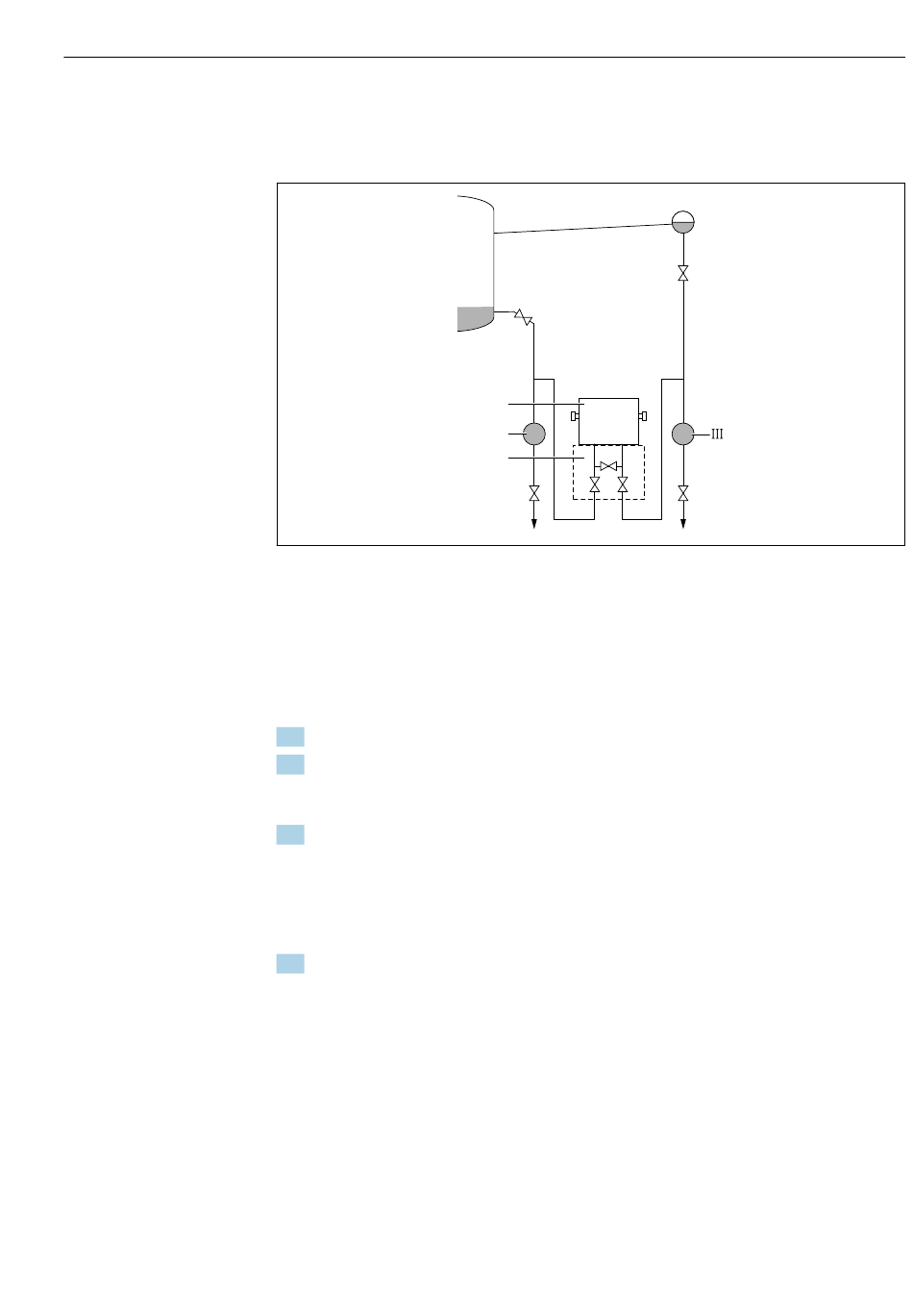

Geschlossener Behälter mit Dampfüberlagerung
Vor dem Abgleich des Messgeräts müssen die Wirkdruckleitungen bei Bedarf gereinigt
und mit Medium gefüllt sein.
I Messgerät
II Dreifach-Ventilblock
III Abscheider
1, 5 Ablassventile
2, 4 Einlassventile
3 Ausgleichsventil
6, 7 Entlüftungsventile am Messgerät
A, B Absperrventile
1. Behälter bis über die untere Anzapfung füllen.
2. Messeinrichtung mit Medium füllen.
 A und B öffnen (Absperrventile).
Die Minus-Wirkdruckleitung auf Höhe des Kondensatgefäßes befüllen.
3. Messgerät entlüften.
 2 und 4 öffnen (Medium einleiten).
4 schließen (Niederdruck-Seite).
3 öffnen (Ausgleich Hochdruck- und Niederdruck-Seite).
6 kurz öffnen, danach wieder schließen (Messgerät vollständig mit Medium fül-
len und Luft entfernen).
4. Messstelle auf Messbetrieb setzen.
 3 schließen (Hochdruck- und Niederdruck-Seite trennen).
4 öffnen (Niederdruck-Seite anschließen).
Jetzt sind:
B und 6 geschlossen.
A offen.
–
+
