Endress+Hauser Deltabar PMD55B Betriebsanleitung Seite 15

Deltabar PMD55B HART
A
1
3
2
4
+ -
Endress+Hauser
D
1
3
2
5 4

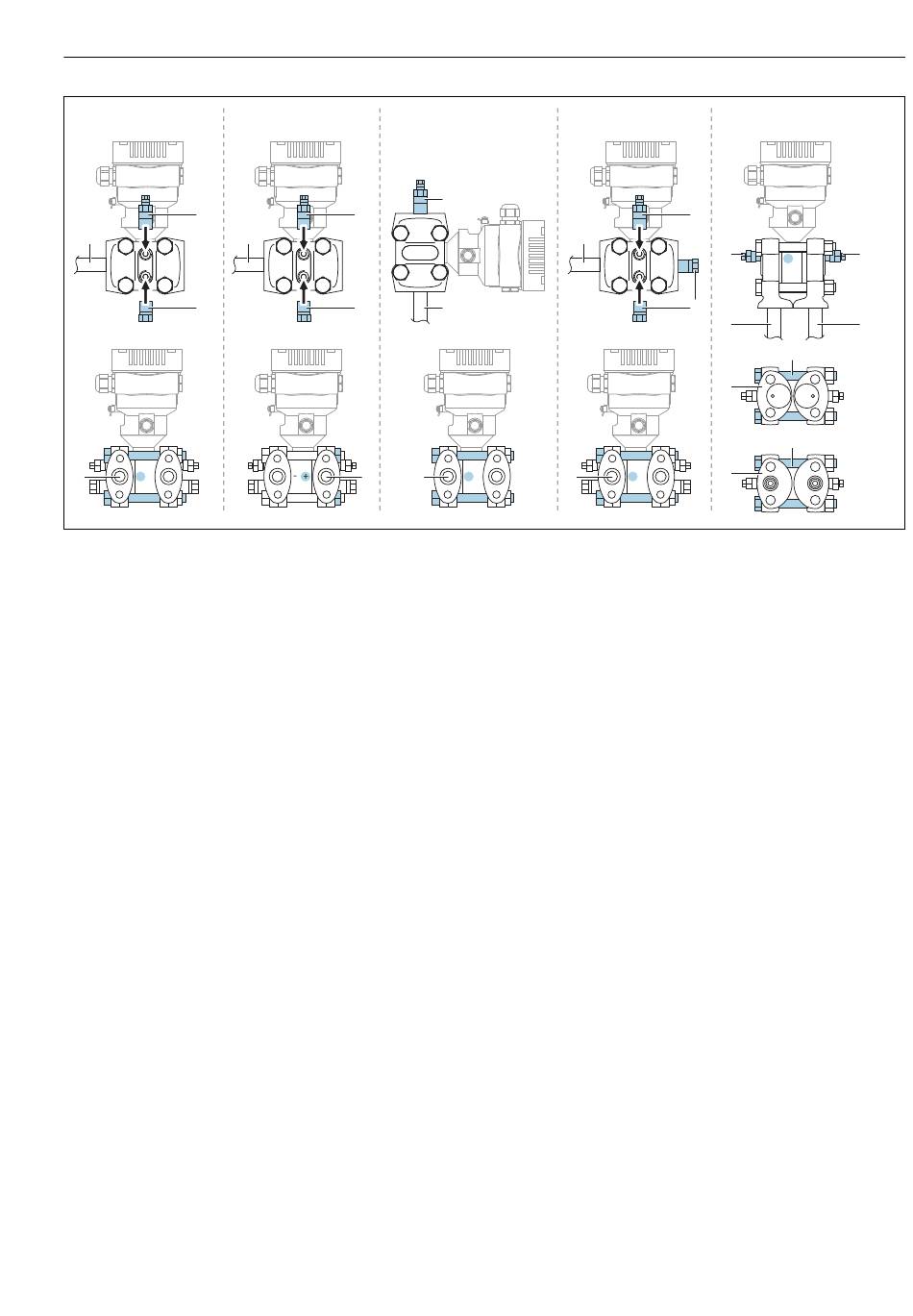

 1 A, D, G, K, N: Bestelloptionen
A Horizontale Impulsleitung, linke Seite Hochdruck (Schraubenkopf Seite), mit seitlicher Entlüftung. Gewinde
auf einer Seite und seitliche Gewinde für horizontale Impulsleitung.
D Horizontale Impulsleitung, rechte Seite Hochdruck (Schraubenmuttern Seite), mit seitlicher Entlüftung.
Gewinde auf einer Seite und seitliche Gewinde für horizontale Impulsleitung.
G Vertikale Impulsleitung, linke oder rechte Seite Hochdruck (Schraubenkopf Seite), mit Entlüftung. Gewinde
auf jeder Seite für vertikale Impulsleitung.
K Universeller Seitenflansch, linke oder rechte Seite Hochdruck (Schraubenkopf Seite), mit Entlüftung. Gewinde
auf jeder Seite und seitliche Gewinde für universelle Montage.
N Prozessanschluss unten, linke Seite Hochdruck (Schraubenkopf Seite), Entlüftung. Gewinde auf jeder Seite
und seitliche Gewinde für Montage an bestehende Ventilblöcke.
1 Entlüftungsventil
2 Verschlussstopfen
3 Impulsleitung
4 Hochdruckseite (Schraubenkopf Seite)
5 Hochdruckseite (Schraubenmuttern Seite)
6 Coplanar kompatibel, Ansicht von unten
7 IEC stehend, Ansicht von unten
G
1
3
3
4
+ -
K N
1
1
+ -
2
3
6
4
7
4
+ -
Montage
1/2
3
A0038688
15
