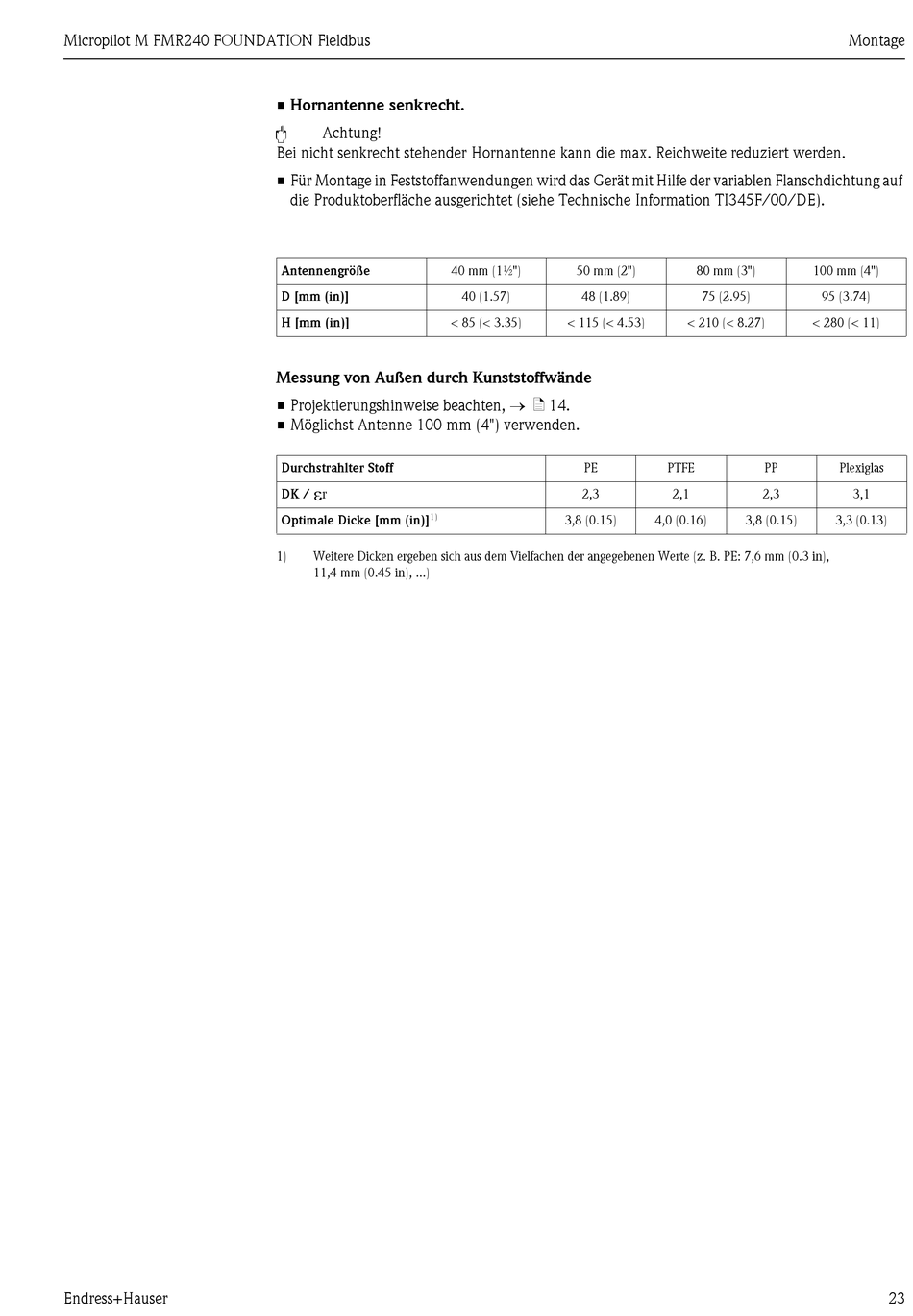

Micropilot M FMR240 FOUNDATION Fieldbus
Endress+Hauser
• Hornantenne senkrecht.
"
Achtung!
Bei nicht senkrecht stehender Hornantenne kann die max. Reichweite reduziert werden.
• Für Montage in Feststoffanwendungen wird das Gerät mit Hilfe der variablen Flanschdichtung auf
die Produktoberfläche ausgerichtet (siehe Technische Information TI345F/00/DE).
Antennengröße
D [mm (in)]
H [mm (in)]
Messung von Außen durch Kunststoffwände
• Projektierungshinweise beachten, → ä 14.
• Möglichst Antenne 100 mm (4") verwenden.
Durchstrahlter Stoff
ε
DK / r
1)
Optimale Dicke [mm (in)]
1) Weitere Dicken ergeben sich aus dem Vielfachen der angegebenen Werte (z. B. PE: 7,6 mm (0.3 in),
11,4 mm (0.45 in), ...)
40 mm (1½") 50 mm (2")
40 (1.57) 48 (1.89)
< 85 (< 3.35) < 115 (< 4.53)
PE
2,3
3,8 (0.15)
80 mm (3") 100 mm (4")
75 (2.95) 95 (3.74)
< 210 (< 8.27) < 280 (< 11)
PTFE PP
2,1 2,3
4,0 (0.16) 3,8 (0.15)
Montage
Plexiglas
3,1
3,3 (0.13)
