Montage
18

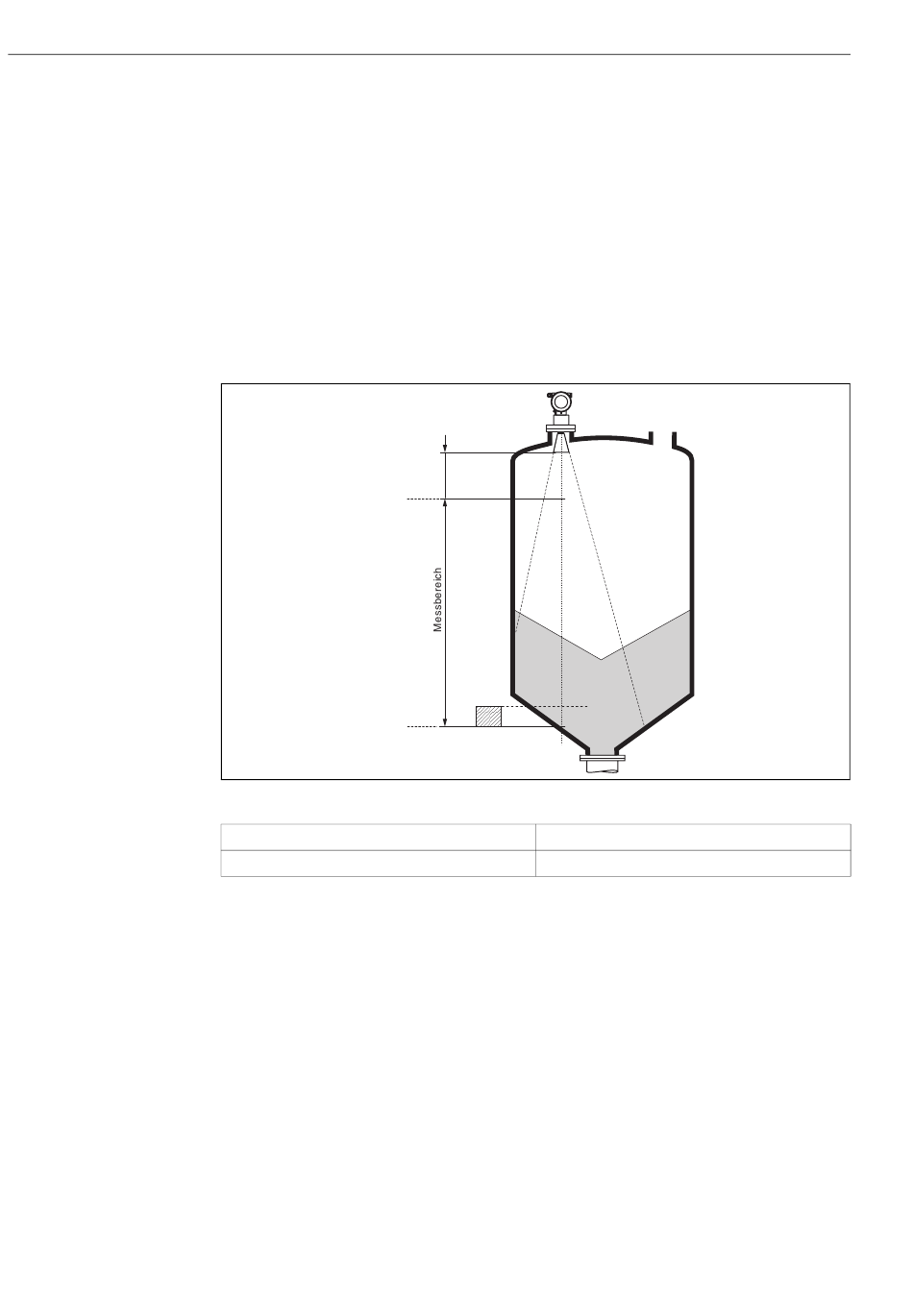

Messbedingungen in Schüttgütern
• Der Messbereichsanfang ist dort wo der Strahl auf den Boden trifft. Insbesondere bei konischen
Ausläufen können Füllstände unterhalb dieses Punktes nicht erfasst werden.
Durch Verwendung einer Ausrichtvorrichtung kann der max. Messbereich in solchen Anwen-
dungen vergrößert werden (siehe Technische Information TI345F/00/DE).
• Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand der Boden
durch das Medium hindurch sichtbar sein. Um die geforderte Genauigkeit zu garantieren emp-
fehlen wir in diesen Applikationen den Nullpunkt in einem Abstand C (siehe Abb.), über den
Boden zu legen.
• Mit dem Micropilot M ist eine Messung prinzipiell bis zur Antennenspitze möglich, jedoch sollte
wegen Abrassion, Ansatzbildung und je nach Lage des Produktes (Schüttwinkel) das Messbe-
reichsende im Abstand von A (siehe Abb.) liegen. Im Bedarfsfall kann bei geeigneten Rahmenbe-
dingungen (hoher Dk-Wert, flacher Schüttkegel, ...) eine Verkürzung erreicht werden.
100%
0%
A [mm (in)]
ca. 400 (15.7)
Micropilot M FMR240 FOUNDATION Fieldbus
A
C
L00-FMR250xx-17-00-00-de-001
C [mm (in)]
50...150 (1.97...5.91)
