VORSICHT
Lagern Sie die restlichen Teile der Verpackung (Karton,
Plastik usw.) an einem Ort außerhalb der Reichweite von
Kindern. Der Hersteller ist für keine Unfälle und/oder
Schäden verantwortlich, die auf diese Art entstehen
können.

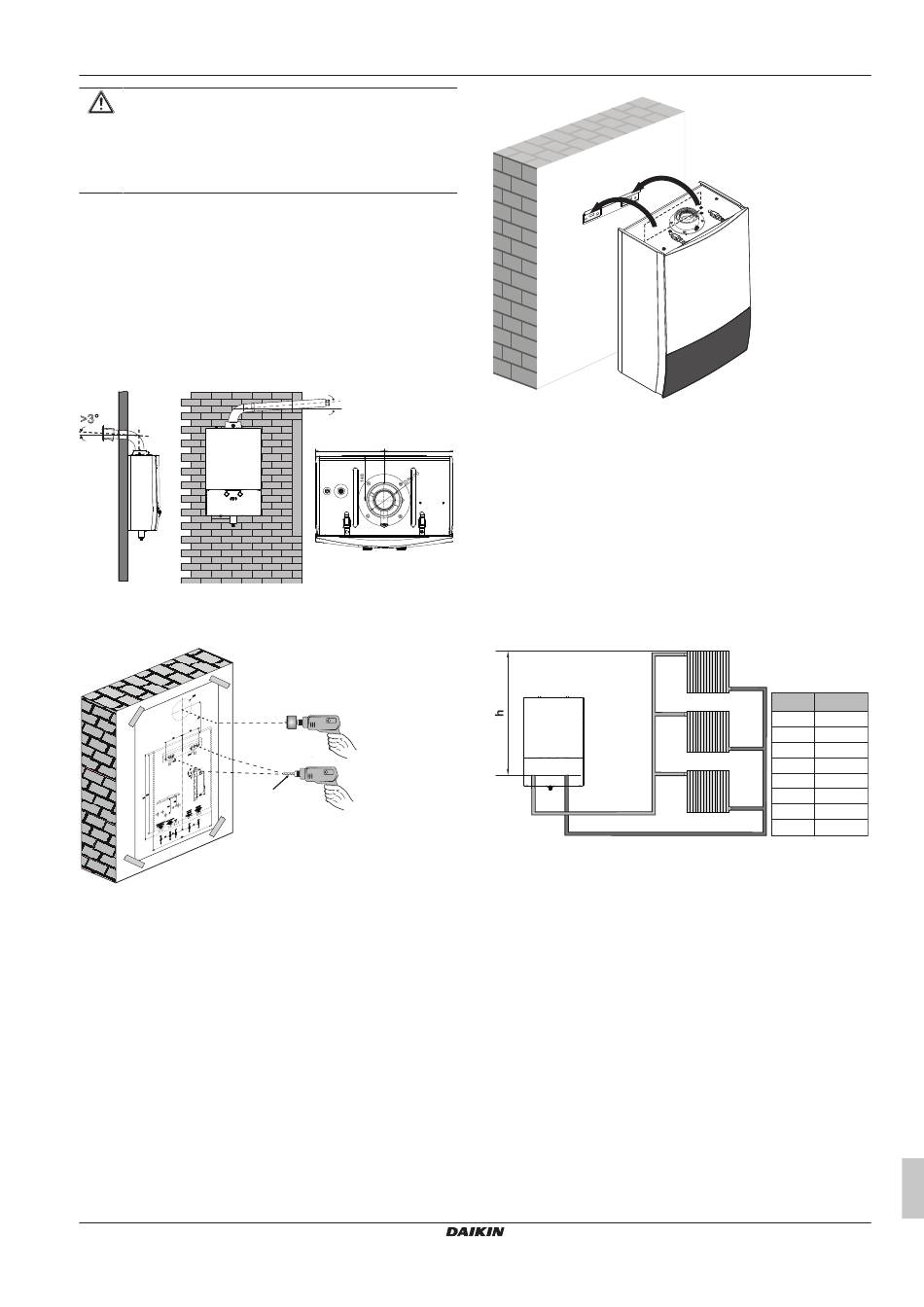

4.4 So montieren Sie das Gerät
1 Die Montageschablone zeigt die Position des horizontalen
Rauchgases. Wenn keine Bohrung in der Wand für die
Rauchgasleitung vorhanden ist, bohren Sie eines. Wenn bereits
eine Bohrung für die Rauchgasleitung vorhanden ist, können
Sie diese Bohrung als Ausgangspunkt verwenden, um die
Position der Montagehalterung entsprechend der Schablone zu
bestimmen. Der Rauchgaskanal muss sich um 3° weg vom
Gerät neigen, damit das Kondensat wieder in den Kessel
fließen kann.
>3°
2 Bohren Sie Bohrungen für die Montagehalterung (Ø10 mm).
Befestigen Sie die Montagehalterung
Montageschablone an der Wand.
3 Hängen Sie das Gerät an der Halterung auf. Stellen Sie sicher,
dass das Gerät in die Halterung einrastet.
D2CND028+035A1/4AB + D2TND028+035A4AB
Wandmontierter Brennwertkessel
3P469346-5N – 2019.11
>3°
220 220
entsprechend
d=10 mm
4.5 Anforderungen
Zentralheizungssystem
Abmessungen für das Ausdehnungsgefäß
Der Kessel ist mit einem 10-Liter-Ausdehnungsgefäß ausgestattet,
das einen Ausgangsspeisedruck von 1 Bar hat.
Ob das integrierte
Zentralheizungskreislauf, an den der Kessel angeschlossen wird,
ausreichend ist, hängt
Wassertemperatur ab, die im Kreislauf zirkuliert.
der
Die Bestimmung der Systemwasserhöhe und des darauf bezogenen
Systemspeisedrucks sind unten aufgeführt:
h Systemwasserhöhe (m)
p Systemspeisedruck (Bar)
Falls der Systemspeisedruck über 1 Bar liegen muss, muss der
Ausgangsspeisedruck der Gasseite auf den Druckwert erhöht
werden, der dem Systemspeisedruck entspricht. Stellen Sie sicher,
dass die Gasbefüllung des Gefäßes erfolgt, während der Kessel und
der Kreislauf nicht unter Druck stehen.
Laut des Diagramms unten ist es nicht erforderlich, ein zusätzliches
Ausdehnungsgefäß für die Systeme mit einem Wasservolumen in
dem Bereich unterhalb der Betriebstemperaturkurve zu installieren.
Wenn das Wasservolumen über der Kurve liegt, muss ein
zusätzliches Gefäß installiert werden, vorzugsweise an der
Rückseite des Kessels.
4 Installation
Ausdehnungsgefäß für
vom Systemspeisedruck und
h
≤6 m 0.8 bar
7 m 0.9 bar
8 m 1.0 bar
9 m 1.1 bar
10 m 1.2 bar
11 m 1.3 bar
12 m 1.4 bar
13 m 1.5 bar
Installationsanleitung
den
der
p
