3.3

Komponenten

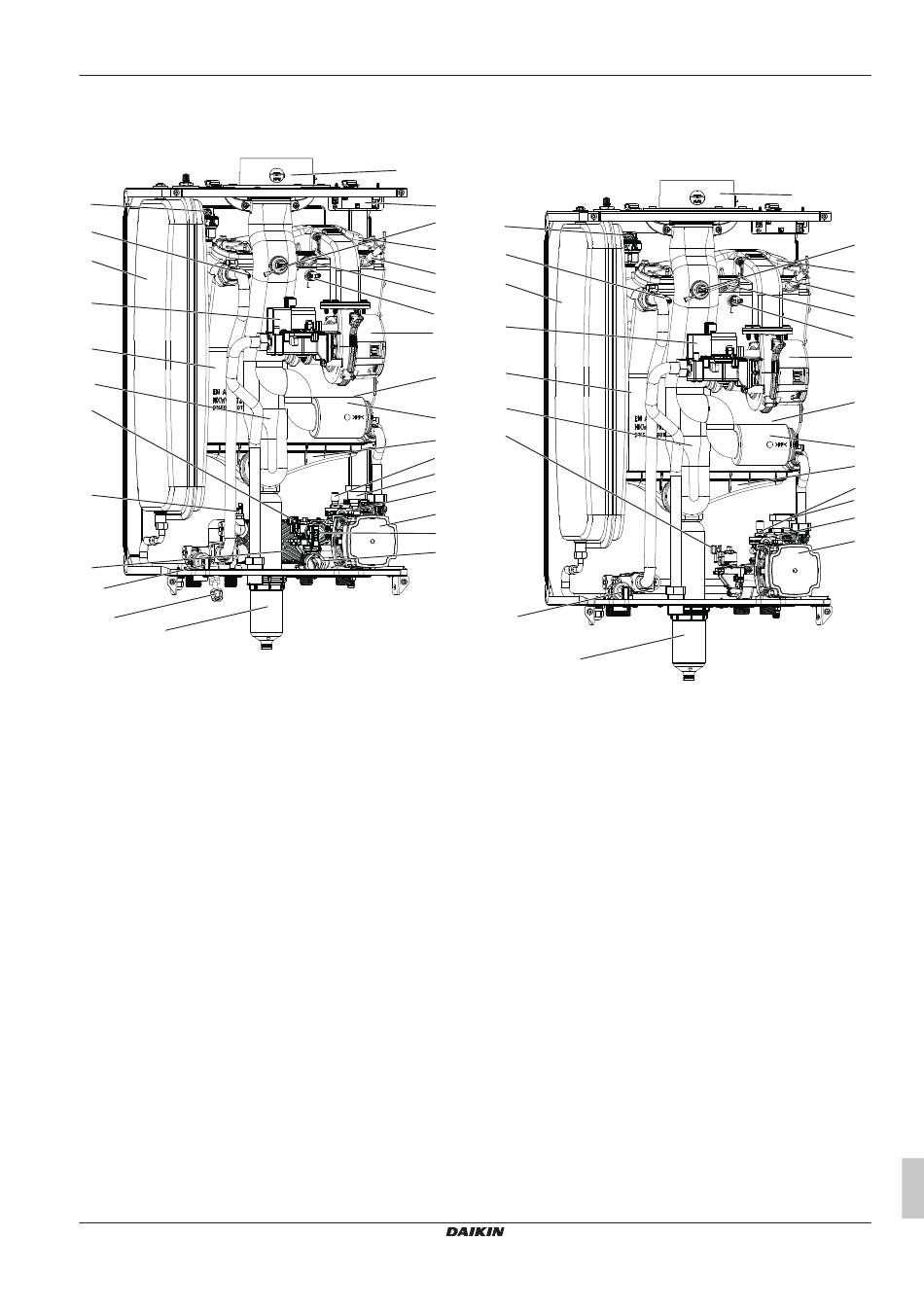

Komponenten der Modelle D2CND028A1AB, D2CND028A4AB,
D2CND035A1AB und D2CND035A4AB
a
b
c
d
e
ac
f
g
h
i
z
j
a Automatisches Entlüftungsventil (Wärmetauscher)
b Durchflusstemperaturfühler
c Ausdehnungsgefäß (10 Liter)
d Gasventil
e Wärmetauscher
f Schrittmotor des 3-Wege-Ventils
g Brauchwasser-Temperaturfühler
h Platten-Wärmetauscher
i Sicherheitsventil (3 Bar)
j Kondensatfang
k Zündtransformator
l Rauchgastemperaturfühler
m Brennerhaube
n Zündelektrode
o Ionisationselektrode
p Sicherheitsthermostat
q Lüfter
r Rücklauftemperaturfühler
s Schalldämpfer
t Automatisches Entlüftungsventil (Pumpe)
u Wasserdruckfühler
v Bypass
w Kesselpumpe
x Brauchwasser-Flusssensor
y Brauchwasser-Durchflussbegrenzer
z Internes Füllventil (enthalten im Modell D2CND028A1AB +
D2CND035A1AB aber nicht enthalten im Modell
D2CND028A4AB + D2CND035A4AB)
aa Rauchgasadapter
ab Kondensatsammelbehälter
ac Rauchgasleitung
D2CND028+035A1/4AB + D2TND028+035A4AB
Wandmontierter Brennwertkessel
3P469346-5N – 2019.11
Komponenten der Modelle D2TND028A4AB und
D2TND035A4AB
aa
k
l
a
m
b
n
c
o
p
d
q
e
r
w
s
f
ab
t
u
v
w
x
y
g
h
a
b
c
d
e
f
g
h
i
j
k
l
m
n
o
p
q
r
s
t
u
v
w
3 Informationen zum Gerät
Automatisches Entlüftungsventil (Wärmetauscher)
Durchflusstemperaturfühler
Ausdehnungsgefäß (10 Liter)
Gasventil
Wärmetauscher
Schrittmotor des 3-Wege-Ventils
Sicherheitsventil (3 Bar)
Kondensatfang
Rauchgastemperaturfühler
Brennerhaube
Zündelektrode
Ionisationselektrode
Sicherheitsthermostat
Lüfter
Rücklauftemperaturfühler
Schalldämpfer
Automatisches Entlüftungsventil (Pumpe)
Wasserdruckfühler
Bypass
Kesselpumpe
Rauchgasadapter
Kondensatsammelbehälter
Rauchgasleitung
u
i
j
k
l
m
n
o
p
v
q
r
s
t
