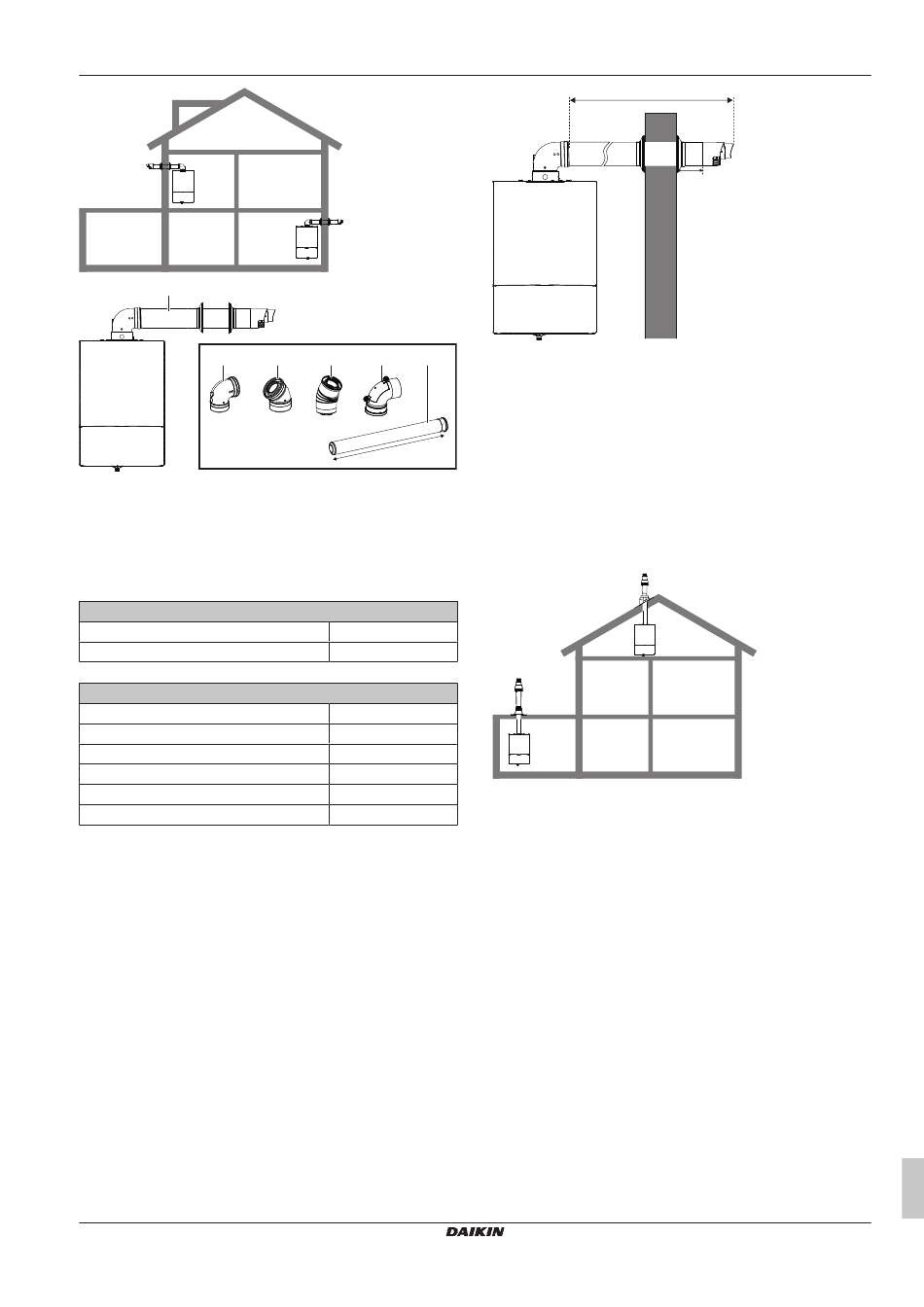

Daikin D2CND028A1AB Installationsanleitung Seite 19

a
b
a Wandanschluss-Kit 60/100
Optional:
b 90-Grad-Kniestück 60/100
c 45-Grad-Kniestück 60/100
d 30-Grad-Kniestück 60/100
e Revisionsbogen 60/100
f Verlängerung 60/100
L = 500-1000 mm
Zulässige Abzugslänge für C13x
(a)
Konzentrisch 60/100 mm
(a)
Konzentrisch 80/125 mm
(a) Einschließlich 1 90-Grad-Kniestück
Äquivalentlänge der Optionen
90-Grad-Kniestück 60/100 mm
45-Grad-Kniestück 60/100 mm
30-Grad-Kniestück 60/100 mm
90-Grad-Kniestück 80/125 mm
45-Grad-Kniestück 80/125 mm
30-Grad-Kniestück 80/125 mm
Die 60/100-Abzugslänge kann bis auf 19,9 Meter gesteigert
werden, indem der Parameter C3 auf 5 angepasst wird.
Beachten Sie bei
Instandhaltungsanweisungen.
Die 80/125-Abzugslänge kann bis auf 99 Meter gesteigert
werden, indem der Parameter C3 auf 5 angepasst wird.
Beachten Sie bei
Instandhaltungsanweisungen.
Subtrahieren Sie den Äquivalenzlängenwert der Biegungen vom
zulässigen Abzugslängenwert.
Bestimmung der Abzugslänge
Die Abzugskanallänge (L) wird vom Rand des Kniestücks bis zum
Ende des Abzugsabschlusses gemessen.
D2CND028+035A1/4AB + D2TND028+035A4AB
Wandmontierter Brennwertkessel
3P469346-5N – 2019.11
c d e f
L
7,0 m
33,6 m
1,5 m
1,0 m
1,0 m
1,5 m
1,0 m
1,0 m
diesem Vorgang die
diesem Vorgang die
L
L Abzugskanallänge
a Abstand des Außenrands des Abschlusses zur
Außenwand a≤50 mm
Hinweis: Abzugskanäle werden 45 mm weit in die Kniestücke und
Verlängerungen eingeführt.
Typ C33x (konzentrisches Abzugssystem)
Der Kessel zieht Verbrennungsluft von außen und stößt Rauchgas
über ein konzentrisches Koaxialrohr über das Dach nach außen aus.
Die Abschlussauslässe separater
Luftzufuhrkreisläufe sollten in ein Quadrat von 50 cm passen und
der Abstand zwischen den Ebenen der beiden Öffnungen sollte
weniger als 50 cm betragen.
4 Installation
a
Verbrennungs- und
Installationsanleitung
19
