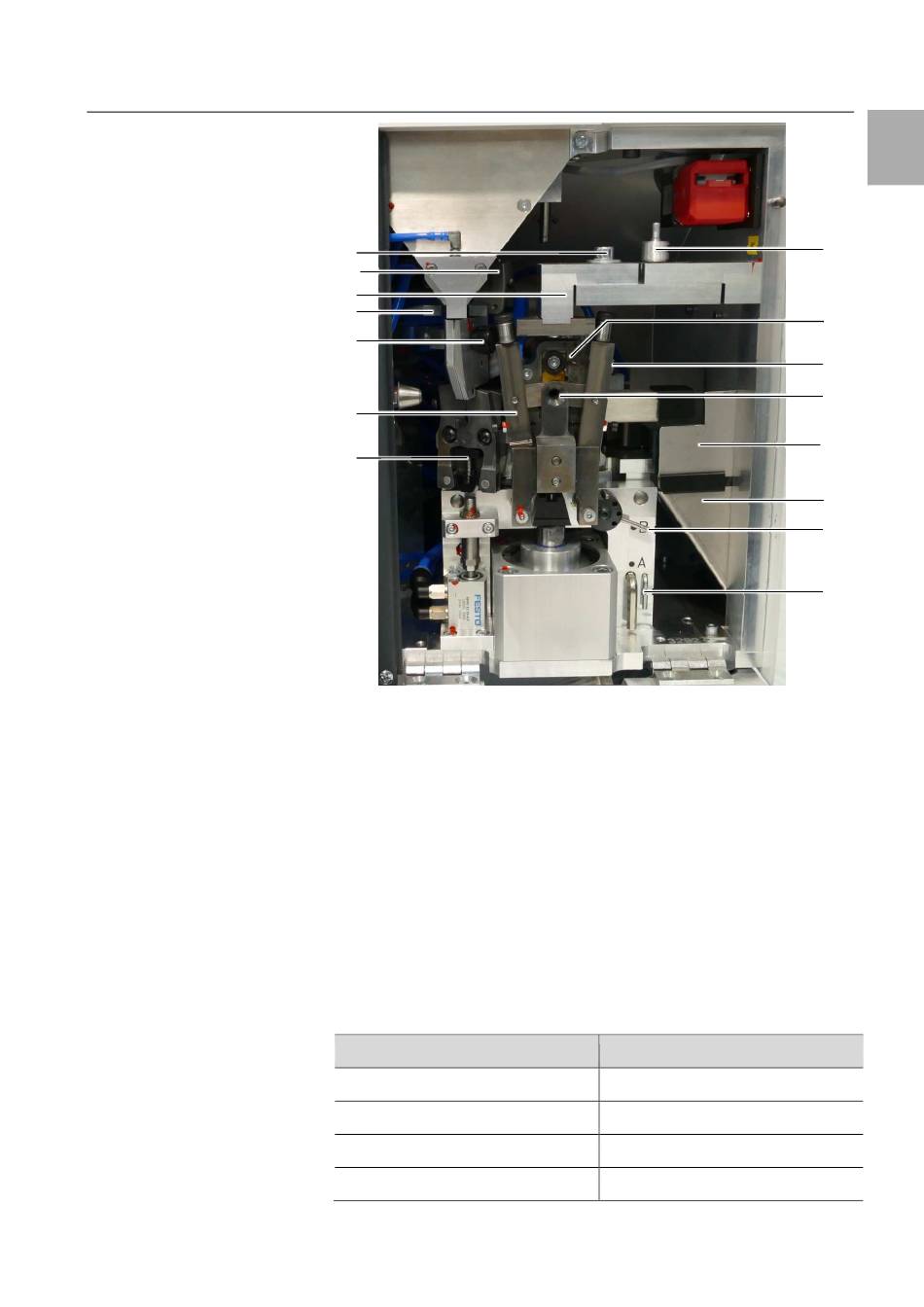

Abb. 3: Ansicht Innenraum
Legende
1 Einstellung Öffnungskeil
2 Lichtschranke LS11
3 Öffnungskeil
4 Lichtschranke LS10
5 Einstellung Hülsenanschlag
6 Crimpeinheit
7 Hülsenhalteeinheit
8 Fixierstift
9 Abisoliereinheit
10 Einstellung Auslösevorrichtung
11 Litzenfixiereinheit
12 Abschirmblech
13 Ausfallblech
14 Einstellung Litzenfixiereinheit
15 Innensechskantschlüssel 2,5 mm und 5 mm
3.1

Technische Daten

Antrieb
Versorgungsspannung
Leistungsaufnahme
Sicherung (Netzfilter-Modul)
3 Gerätebeschreibung
Crimpautomat RC-I
elektropneumatisch
1~, 100 – 240 V AC; 50/60 Hz
16 VA
2 x T2AH250V
Technische Änderungen vorbehalten
