4 Automat transportieren und aufstellen
DE
12 Technische Änderungen vorbehalten
– Steckerbuchse für 12-poligen Anschluss
– Druckluftschlauch
– Innensechskantschlüssel 2,5 mm und 5 mm
– Betriebsanleitung
– Fixierstift
– Halteblech
4.5

Halteblech montieren

Der Automat wird mit einem Halteblech geliefert, das vor Inbetriebnahme montiert
werden muss.

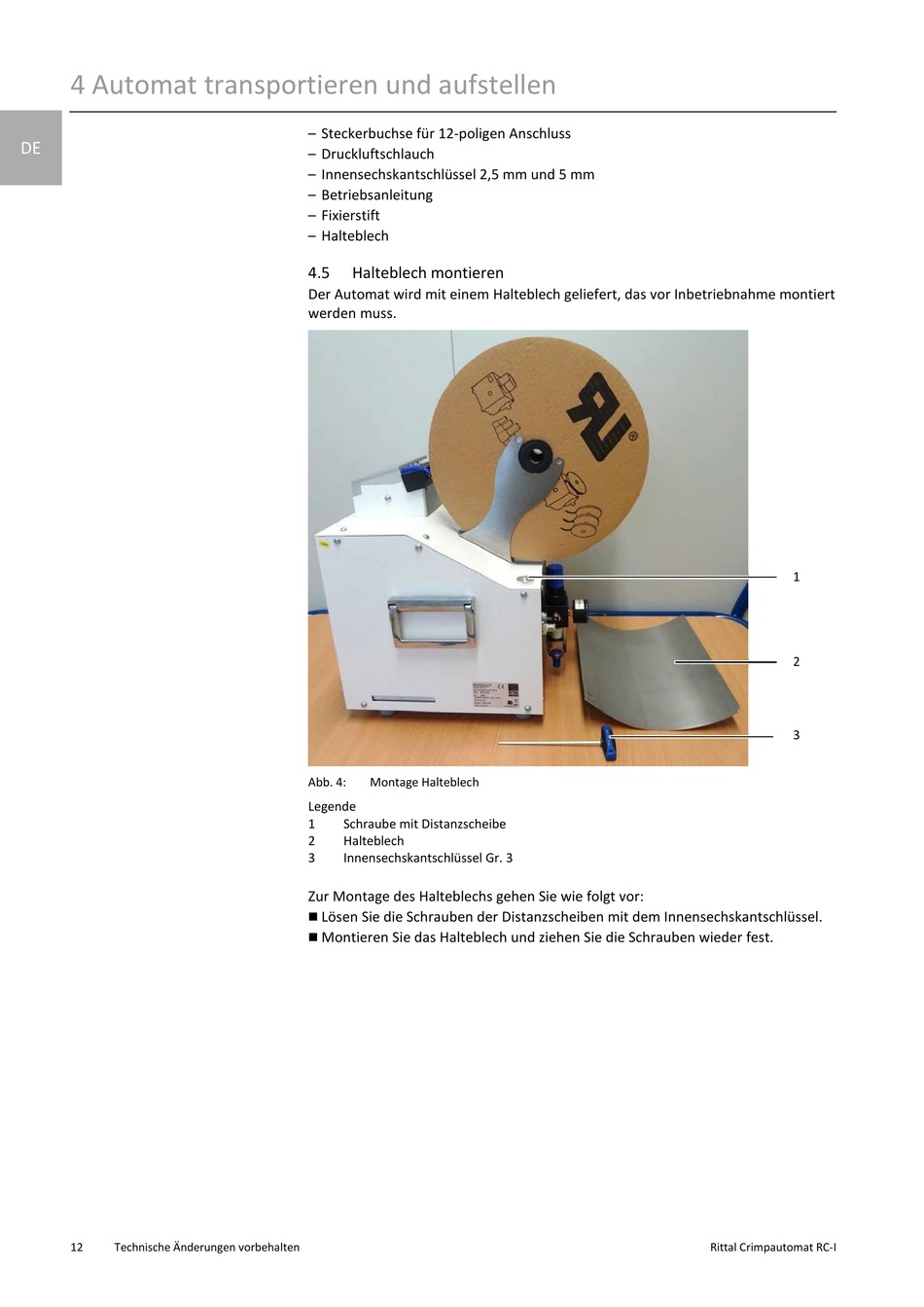

Abb. 4: Montage Halteblech
Legende
1 Schraube mit Distanzscheibe
2 Halteblech
3 Innensechskantschlüssel Gr. 3
Zur Montage des Halteblechs gehen Sie wie folgt vor:
Lösen Sie die Schrauben der Distanzscheiben mit dem Innensechskantschlüssel.

Montieren Sie das Halteblech und ziehen Sie die Schrauben wieder fest.

1
2
3
Rittal Crimpautomat RC-I
