3.5. SWT180-1 MONTIEREN
Hinweis:
Durch Tausch des Frontdeckels und dem Deckel der
Rückwand kann das Gerät an den Außenluftanschluss
angepasst werden. Der Außenluftanschluss muss
immer auf der Filterseite sein. Beim Tausch der An-
schlussseiten ist die Pumpe um 180° zu drehen, damit
sie ordnungsgemäß in Betrieb genommen werden kann.
Alle folgenden Darstellungen zeigen die Links-Variante
des SWT180-1.
A
1. Ggf. Frontdeckel und Deckel der Rückwand vom
SWT180-1 (14) tauschen, um die Luftrichtung zu
wechseln (Links-/Rechts-Variante).

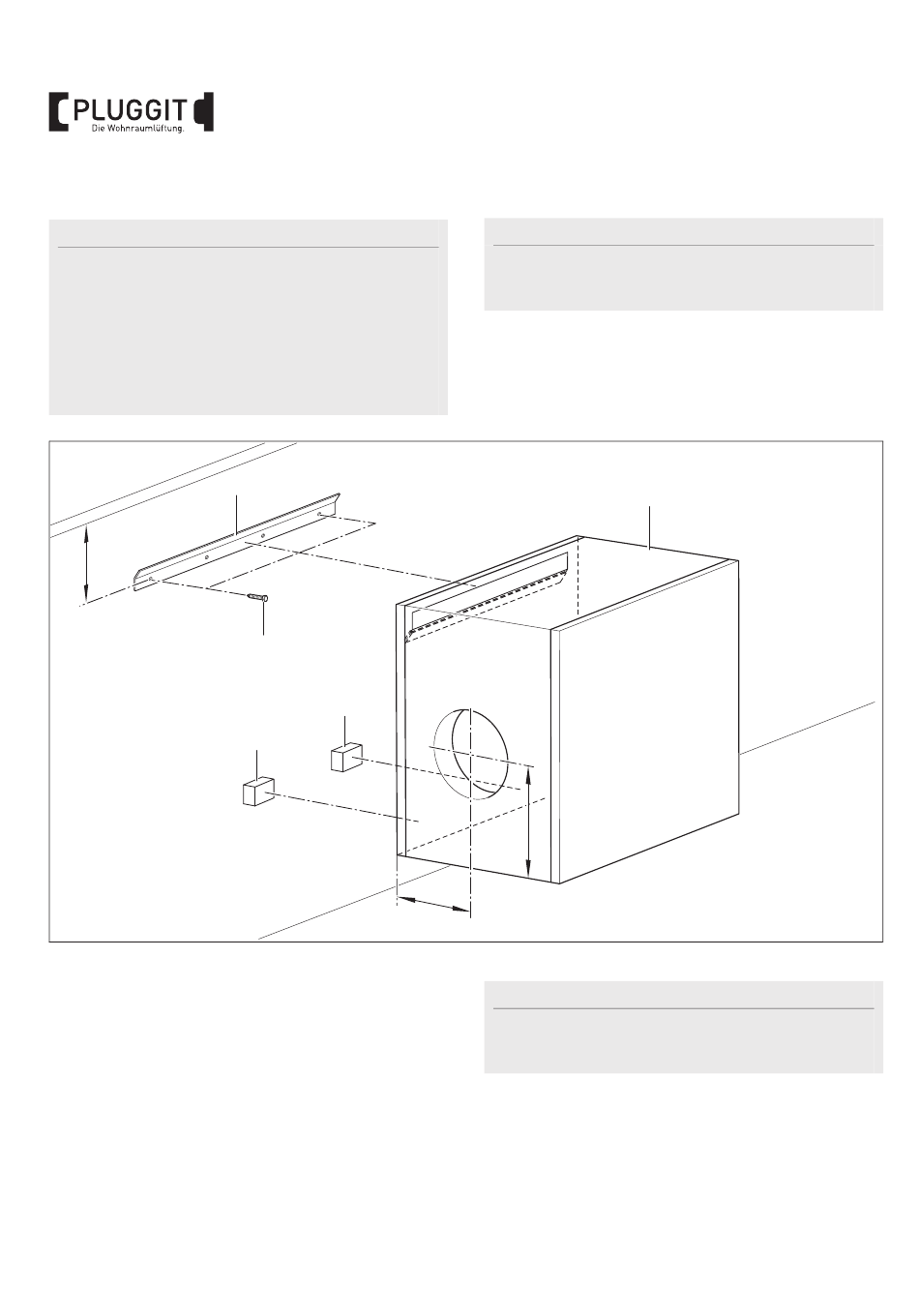

2. Wandschiene (1) wie hier dargestellt waagerecht aus-
richten und Bohrlöcher erstellen.
A
Abstand SWT180-1 zur Decke
(inkl. Sicherheitsarmatur)
B
Abstand Mitte Rohr inkl.
Abdeckung SWT180-1
C
Abstand Mitte Rohr zur
Unterkante SWT180-1
6
BIA SWT180-1
1
2
13
13
mind. 260 mm
162 mm
Links-Variante (AU)
194 mm
Rechts-Variante (AU)
ca. 222 mm
Hinweis:
Rund um den SWT180-1 zusätzlich eine Freigängigkeit
von ca. 500 mm für Anschlüsse und spätere Wartungs-
arbeiten einhalten.
C
B
3. Wandschiene (1) mit Schrauben (2) befestigen.
Hinweis:
Schrauben (2) sind nicht im Lieferumfang enthalten.
Schrauben (2) mit passenden Dübeln entsprechend des
Mauerwerks wählen.
4. Puffer (13) auf die Rückseite des SWT180-1 (14) fest-
kleben.
5. SWT180-1 (14) in Wandschiene (1) einhängen.
6. Lot- und waagerechte Aufhängung des SWT180-1 (14)
mittels Wasserwaage kontrollieren.
14
M+P-26A-1996
