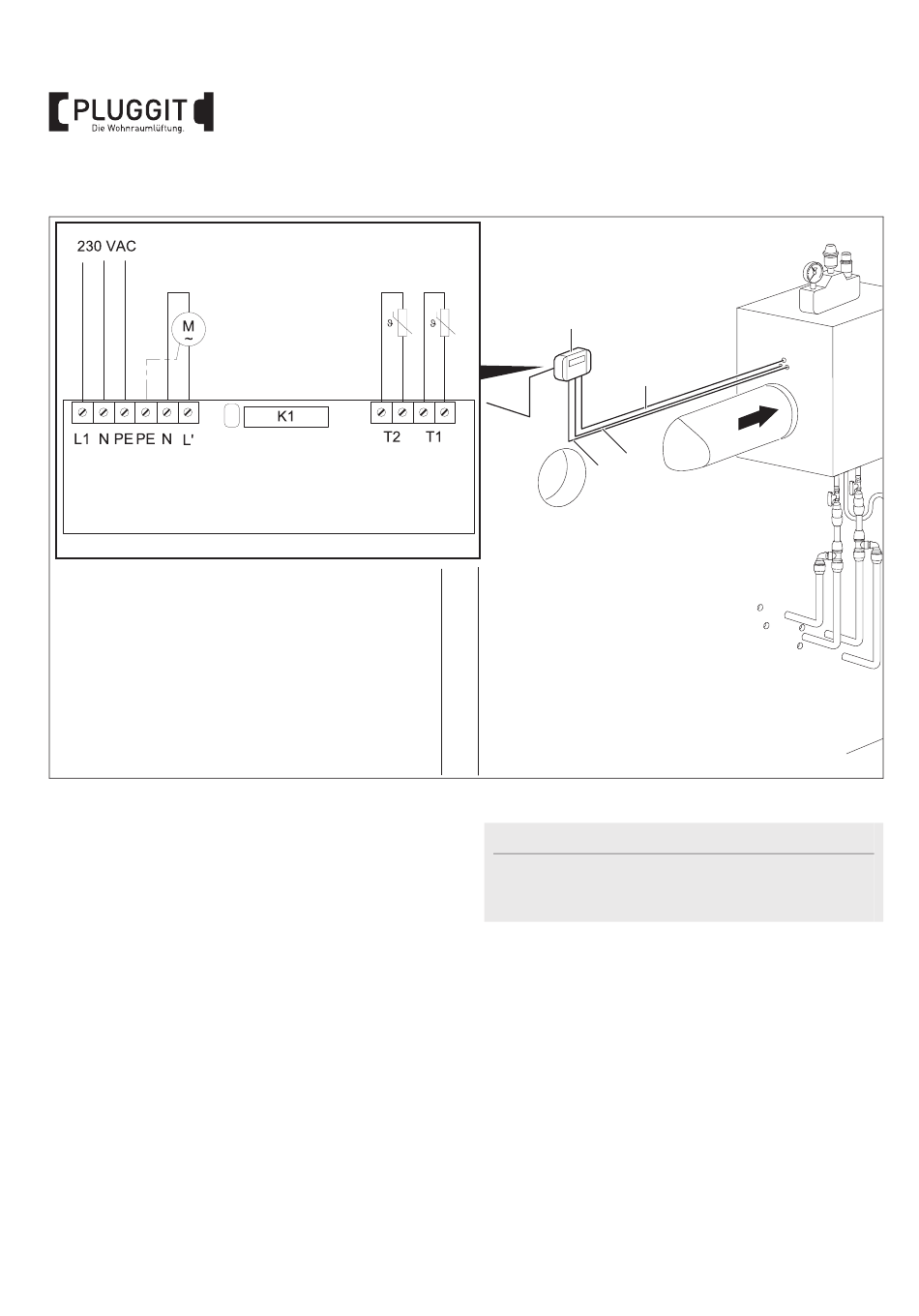

3.6. STEUERUNG SWT180-S-1 ANSCHLIESSEN
• Anschluss für Temperaturfühler T1
• Anschluss für Temperaturfühler T2
• Anschluss Netz (Leitungsquerschnitt 3 x 1,5 mm²)
• Anschluss Pumpe (Leitungsquerschnitt 3 x 0,75 mm²)
1. Steuerung SWT180-S-1 (1) befestigen.
2. Temperaturfühler T1 (2) und Temperaturfühler T2 (3)
gemäß Anschlussplan an Steuerung (1) anschließen.
3. Umwälzpumpe (4) an Anschluss Pumpe anschließen
und fachgerecht erden.
4. Steuerung SWT180-S-1 (1) an Anschluss Netz an-
schließen.
8
BIA SWT180-1
1
4
3
2
3.7. ANLAGE BEFÜLLEN
Hinweis:
Auf ein ausreichendes Mischungsverhältnis des
Solegemischs achten. Der Frostschutz muss ca. -18 °C
betragen.
1. Ca. 60 Liter Solegemisch in die Anlage einfüllen.
2. Nach Befüllen der Anlage Soleleitungen fachgerecht
entlüften.
3. Anlage mit ca. 1,5-2,0 bar Druck beaufschlagen.
M+P-26A-1993
