3.8. DRUCKPRÜFUNG
Nach der Installation und vor der Inbetriebnahme muss die
Anlage einer Druckprüfung gem. DIN EN 805 bzw. dem
DVGW Arbeitsblatt W 400-2 unterzogen werden.
Die Druckprüfung ist nur von qualifiziertem Fachpersonal
durchzuführen, welches Kenntnisse in der Ausführung
solcher Druckprüfungen, der Messtechnik und der er-
forderlichen Sicherheitsvorschriften besitzt.

4. INBETRIEBNAHME

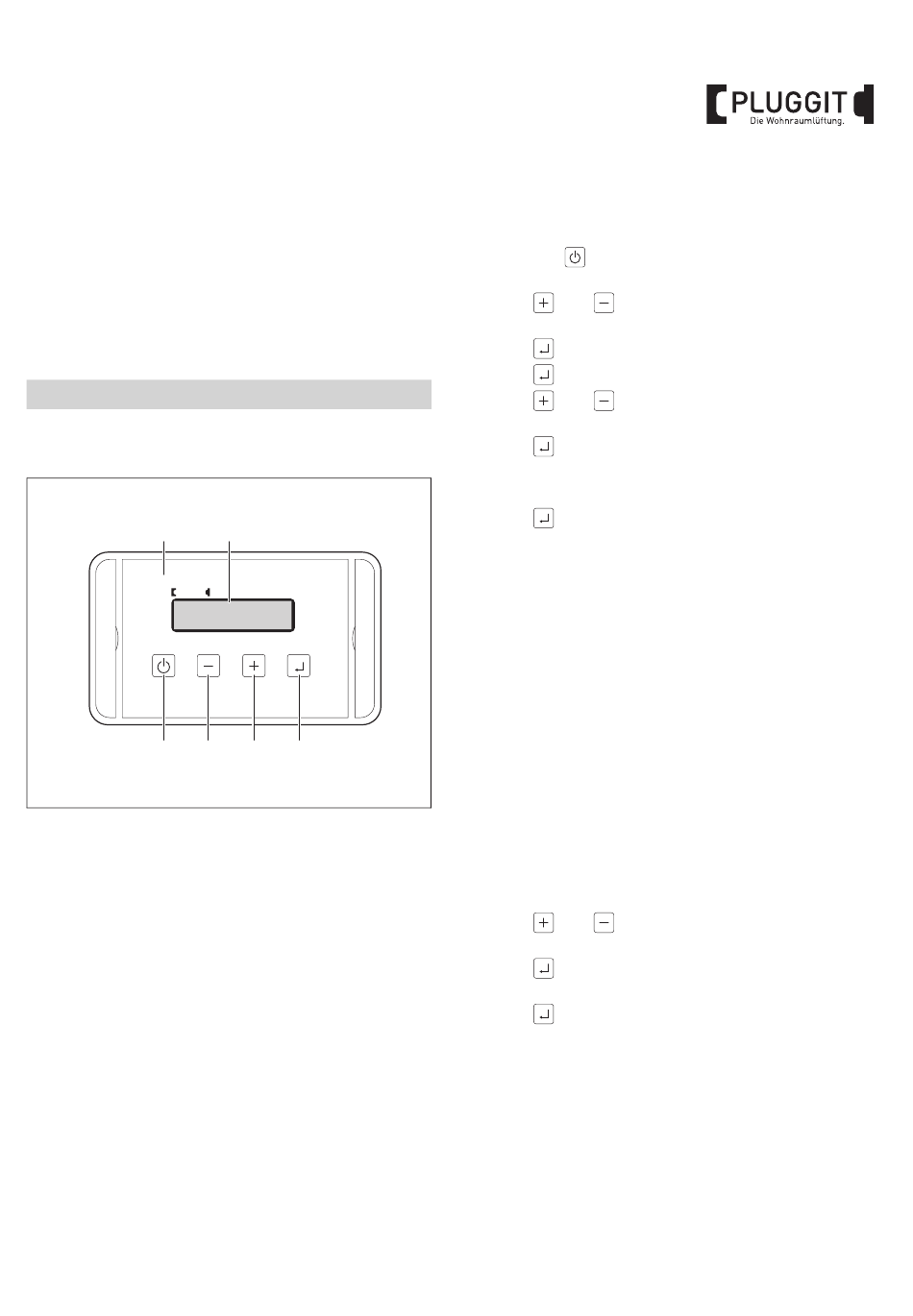

4.1. ÜBERSICHT STEUERUNG SWT180-S-1
1
PLUGGIT
6
1 Steuerung SWT180-S-1
2 Display
3 Menüauswahl bestätigen
Eingestellte Werte speichern
Menü Servicefunktionen aktivieren
4 Im Menü blättern
Werte/Parameter erhöhen
5 Im Menü blättern
Werte/Parameter verringern
6 Steuerung SWT180-S-1 ein-/ausschalten
2
EWT
SOLE
5 4 3
M+P-26A-1906
4.2. MENÜ FÜR SERVICEFUNKTIONEN AKTIVIEREN
Um in die Menüs für Servicefunktionen zu gelangen ist der
PIN-Code 1234 erforderlich.
1. Ggf. Taste drücken und Steuerung SWT180-S-1 ein-
schalten.
2. Taste oder drücken, bis im Display
P4 PIN CODE angezeigt wird.
3. Taste drücken. Im Display wird xxxx angezeigt.
4. Taste drücken. Das erste x blinkt.
5. Taste oder drücken, bis die gewünschte Ziffer
ausgewählt ist.
6. Taste drücken. Die gewählte Ziffer ist gespeichert
und das zweite x blinkt.
7. Alle weiteren Ziffern auf die gleiche Weise einstellen.
8. Taste drücken. Ist der PIN-Code korrekt öffnet sich
das Menü Frostgrenz xx°C. Ist der PIN-Code falsch wird
die Standardanzeige angezeigt.
4.3. TEMPERATURABGLEICH DURCHFÜHREN
Beim Temperaturabgleich ermittelt die Steuerung den
Unterschied zwischen den beiden Temperaturfühlern T1
und T2. Bei einer bestehenden Differenz wird diese auf die
beiden Temperaturfühler aufgeteilt. Dazu müssen sich
beide Temperaturfühler auf dem gleichen Temperatur-
niveau befinden.
Ein Temperaturabgleich wird erforderlich, wenn die
Temperaturfühler T1 und T2 bei nicht eingeschalteter
Pumpe größere Temperaturabweichungen von 0,5 K an-
zeigen. Den Temperaturabgleich der beiden Fühler in
einem Wasserbehälter, wie hier beschrieben durchführen.
1. Menü für Servicefunktionen aktivieren und Arbeits-
schritte durchführen, bis im Display Frostgrenz xx°C
angezeigt wird, siehe Seite 12.
2. Taste oder drücken, bis im Display
Temp.Abgleich ? angezeigt wird.
3. Taste drücken. Die Temperaturfühler werden ge-
eicht. Im Display wird mit Enter angezeigt.
4. Taste drücken. Das nächste Menü Pumpen Test ?
wird angezeigt.
9
BIA SWT180-1
