Inhaltszusammenfassung für Pluggit SWT180-1

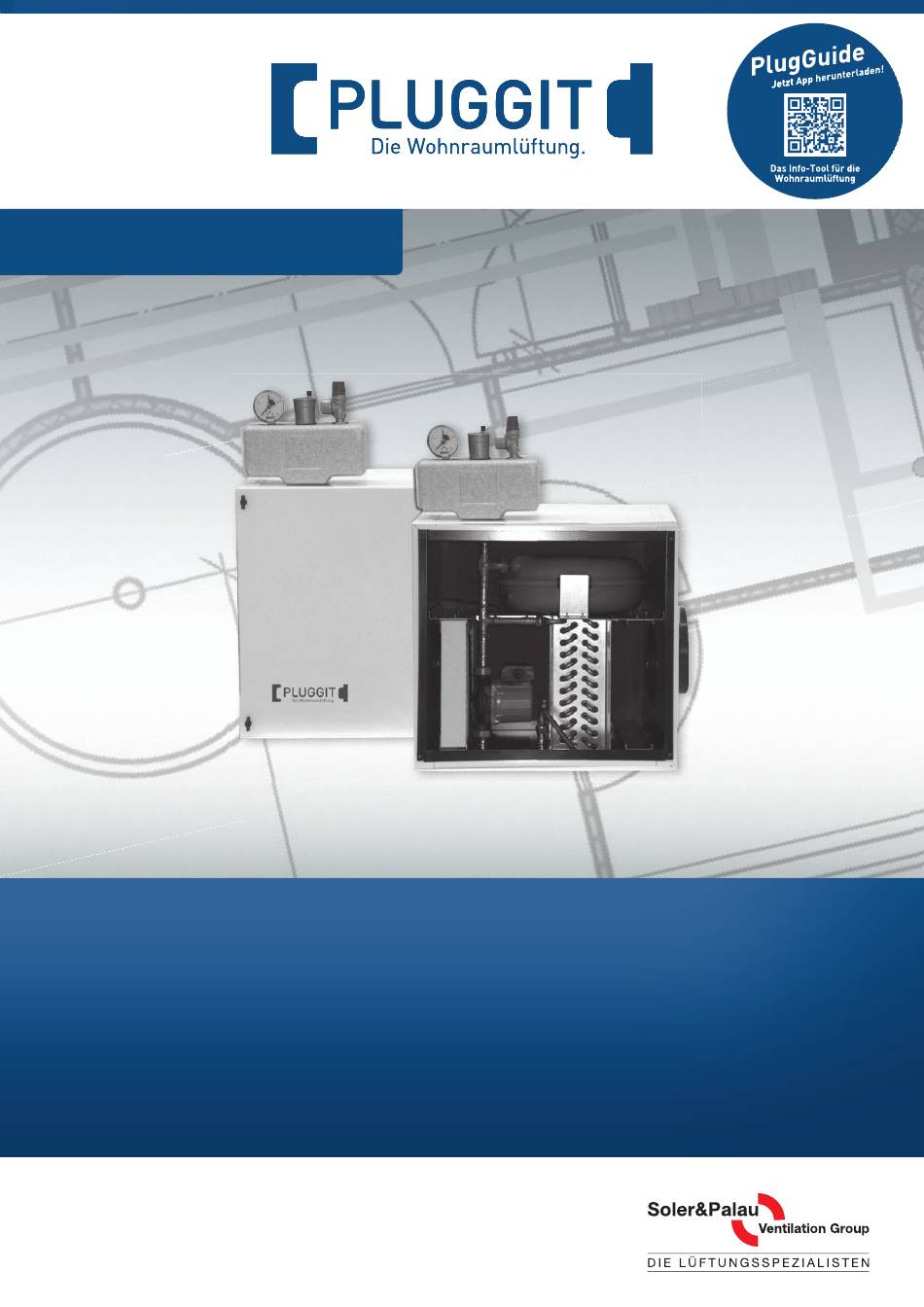

- Seite 1 Sole-Erdwärmetauscher Betriebs- und Installationsanleitung www.pluggit.com...
- Seite 2 Ecke des Raumes. Mit dieser Strömungsart wird ohne Stör- geräusche und Zugerscheinungen eine flächendeckende Luftqualität sichergestellt. Die Verteilsysteme von PLUGGIT lassen eine Verlegung des Leitungssystems in allen allfloor drei Verlegeebenen zu. Die Lüftungskanäle können bei Neubauten oder einer Sanie- rung sicher und einfach montiert werden: in der Dämmschicht des Fußbodens, im...
-
Seite 3: Inhaltsverzeichnis
Installation .......................... 3 3.1. Bauseitige Vorarbeiten ......................3 3.2. Hinweise zur Installation ..................... 3 3.3. Verlegehinweise Soleleitungen ................... 4 3.4. Übersicht SWT180-1 Komponenten ..................5 3.5. SWT180-1 montieren ......................6 3.6. Steuerung SWT180-S-1 anschließen .................. 8 3.7. Anlage befüllen ........................8 3.8. - Seite 4 Technische Daten ......................15 8.1. Benötigtes Zubehör ......................15 8.2. Gerätedaten ........................15 8.3. Abmessungen ........................15 8.4. Druckverlust SWT180-1 (Luftseitig) .................. 16 8.5. Leistung des SWT180-1 (Vorwärmung/Vorkühlung) ............16 Bauseitige Komponenten ....................17 10. EU-Konformitätserklärung ....................19 BIA SWT180-1...
-
Seite 5: Allgemeine Sicherheitshinweise
Dafür wird die zugeführte Außenluft durch den Wärme- Je nach baulichen Gegebenheiten kann die Luftrichtung ge- tauscher des SWT180-1 geleitet, in dem ein Solegemisch ändert werden. Dazu muss der Frontdeckel und der Deckel (Wasser-Frostschutzmittel-Gemisch) zirkuliert. der Rückwand getauscht werden (Links-/Rechts-Variante). -
Seite 6: Verlegehinweise Soleleitungen
Länge zueinander mittig in 600 mm dicker Sandschicht verlegen. Ist dies aus bautechnischen Gründen nicht möglich, einen Kreislauf mit 100 m Leitungslänge verlegen. • Oberhalb der Soleleitungen ein Warnband verlegen. • Leitungsabschnitte, die nicht im Erdreich liegen, diffusionsdicht isolieren. BIA SWT180-1... -
Seite 7: Übersicht Swt180-1 Komponenten
3.4. ÜBERSICHT SWT180-1 KOMPONENTEN M+P-26A-2021 Pluggit Sole-Erdwärmetauscher SWT180-1 Steuerung SWT180-S-1 1 SWT180-1 (Links-Variante dargestellt) 11 Steuerung SWT180-S-1 2 Ausdehnungsgefäß 12 Anschluss Steuerung SWT180-S-1 3 Wärmetauscher 13 Anschluss Umwälzpumpe 4 Umwälzpumpe Benötigtes Zubehör 5 Filter (DIN EN ISO 16890 Coarse 65 %) -
Seite 8: Swt180-1 Montieren
Schrauben (2) mit passenden Dübeln entsprechend des richten und Bohrlöcher erstellen. Mauerwerks wählen. Abstand SWT180-1 zur Decke mind. 260 mm 4. Puffer (13) auf die Rückseite des SWT180-1 (14) fest- (inkl. Sicherheitsarmatur) kleben. Abstand Mitte Rohr inkl. 162 mm Abdeckung SWT180-1 Links-Variante (AU) 5. - Seite 9 Hinweis: 11. Kondensatleitung DN15 (7) befestigen. Für den Einbau der Außenluft und Zuluft die Vorgaben von Pluggit zur Wärmedämmung und Schutz gegen 12. Kondensatleitung DN15 (7) in einer Siphonschleife in Kondenswasserbildung sowie der IsoPlugg Dämmrohre einen Trichter (8) oder einen Siphon einhängen.
-
Seite 10: Steuerung Swt180-S-1 Anschließen
Anschlussplan an Steuerung (1) anschließen. 2. Nach Befüllen der Anlage Soleleitungen fachgerecht 3. Umwälzpumpe (4) an Anschluss Pumpe anschließen entlüften. und fachgerecht erden. 3. Anlage mit ca. 1,5-2,0 bar Druck beaufschlagen. 4. Steuerung SWT180-S-1 (1) an Anschluss Netz an- schließen. BIA SWT180-1... -
Seite 11: Druckprüfung
4 Im Menü blättern Werte/Parameter erhöhen 3. Taste drücken. Die Temperaturfühler werden ge- eicht. Im Display wird mit Enter angezeigt. 5 Im Menü blättern Werte/Parameter verringern 4. Taste drücken. Das nächste Menü Pumpen Test ? wird angezeigt. 6 Steuerung SWT180-S-1 ein-/ausschalten BIA SWT180-1... -
Seite 12: Pumpentest Und Einstellung Der Pumpenkennlinie
Pumpe eingestellt werden: 1. Differenzdruck variabel ( p-v) 2. Differenzdruck konstant ( p-c) 3. Konstant-Drehzahl (I, II, III) Pluggit empfiehlt die Funktion Konstant-Drehzahl auf M+P-26A-1906 Stufe II einzustellen. Hierzu den grünen Button an der 1 Steuerung SWT180-S-1 Pumpe drücken, bis die gewünschte Regelungsfunktion an 2 Display der Pumpe angezeigt wird. -
Seite 13: Einstellungen (Kunde)
7. Taste drücken. Der gewählte Monat ist gespeichert und die Jahresanzeige blinkt. 8. Taste oder drücken, bis das gewünschte Jahr ausgewählt ist. 9. Taste drücken. Das gewählte Jahr ist gespeichert und das Display wechselt in die Standardanzeige. BIA SWT180-1... -
Seite 14: Sprache Einstellen
Im Display wird Sommer xh für die Betriebsstunden im Sommer angezeigt. 4. Taste oder drücken. Im Display wird Winter xh für die Betriebsstunden im Winter angezeigt. 5. Taste drücken. Das nächste Menü Meldung zeigen ? wird angezeigt. BIA SWT180-1... -
Seite 15: Meldungen Anzeigen
Anschluss kontrollieren. geschlossen. Fehler T1 kurzs. Temperaturfühler T1 kurzgeschlossen. Kundendienst des Fachbetriebs anfordern und Temperaturfühler wechseln lassen. Fehler T2 kurzs. Temperaturfühler T2 kurzgeschlossen. Kundendienst des Fachbetriebs anfordern und Temperaturfühler wechseln lassen. p=error sys xx Systemfehler Kundendienst des Fachbetriebs anfordern. BIA SWT180-1... -
Seite 16: Wartung
• Den Filter immer auf der Ansaugseite der Außenluft ein- sprechend der gesetzlichen Richtlinien regelmäßig ge- setzen. wartet werden. Zur Wartung der SWT180-1 Komponenten den Kunden- dienst anfordern. 7. AUSSERBETRIEBNAHME/ENTSORGUNG 7.1. AUSSERBETRIEBNAHME BEI AUSBAU Die Außerbetriebnahme darf nur von qualifiziertem Fach- personal durchgeführt werden. -
Seite 17: Technische Daten
8.3. ABMESSUNGEN 8. TECHNISCHE DATEN 8.1. BENÖTIGTES ZUBEHÖR • Schrauben M6x60 DIN 7976 für Wandhalterung • Steuerung SWT180-S-1 für Pluggit Sole- Erdwärmetauscher SWT180-1 • Lüftungsrohre Außenluft/Zuluft IsoPlugg Dämmrohr IPP150 oder IPP180 • Bauseitige Komponenten, siehe Seite 17 8.2. GERÄTEDATEN Gewicht... -
Seite 18: Druckverlust Swt180-1 (Luftseitig)
[m³/h] M+P-26A-1994 [ p] Druckverlust [m³/h] Volumenstrom 8.5. LEISTUNG DES SWT180-1 (VORWÄRMUNG/ VORKÜHLUNG) Die Vorheiz- und Vorkühlleistung ist abhängig von der Erd- reichtemperatur, vom Luftvolumenstrom und der Außen- lufttemperatur. Für die Berechnung der Vorheiz- und Vorkühlleistung kann mit einer Temperaturänderung der Luft von ca. 10 K aus- gegangen werden. -
Seite 19: Bauseitige Komponenten
Die benötigte Anzahl der Komponenten kann je nach bau- lichen Gegebenheiten variieren. M+P-26A-0005 Pos. Komponente Beschreibung Optional Stückzahl Klemmringver- • 15x½ Zoll (Anschluss SWT180-1 Kupfer- 2 Stück schraubung leitung 15x1 mm) • aus Messing • für Weichstahl-, Kupfer-, Edelstahl- und vernetzte PE 100 RC-Rohre • zur Unterputzmontage geeignet •... - Seite 20 Frostschutzkonzentrat bis wendet werden kann. -18 °C, 20 Liter Wanddurch- • für PE 100 RC-Rohr DN 32 mm 4 Stück führung • Wasserdicht 1) auch Press- oder Lötfittings einsetzbar (15x½ Zoll) 2) entfällt bei 1x 100 m Leitungslänge BIA SWT180-1...
-
Seite 21: Eu-Konformitätserklärung
10. EU-KONFORMITÄTSERKLÄRUNG M+P-26A-2161 BIA SWT180-1... -
Seite 22: Die Lüftungsspezialisten Für Den Wohnungsbau
• Schnelle, einfache Montage für jeden Wohnungsgrundriss bis 120m² • und einem Standby-Wert von 0,32 W www pluggit com www Pluggit com www pluggit com Pluggit GmbH | Valentin-Linhof-Straße 2 | 81829 München | Telefon +49 89 411125-0 | Fax +49 89 411125-100 www.pluggit.com...
