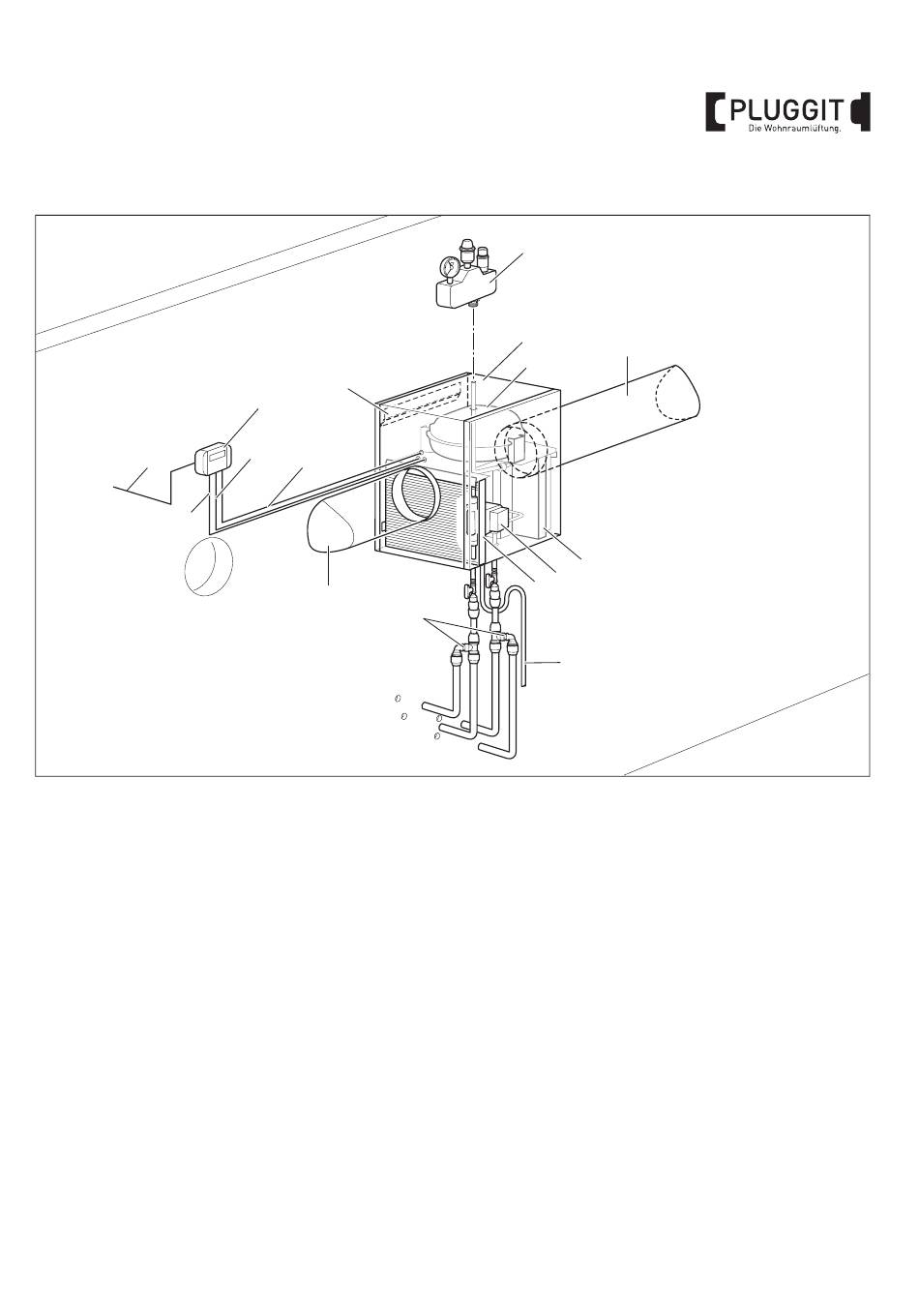

3.4. ÜBERSICHT SWT180-1 KOMPONENTEN
12
7
Pluggit Sole-Erdwärmetauscher SWT180-1
1 SWT180-1 (Links-Variante dargestellt)
2 Ausdehnungsgefäß
3 Wärmetauscher
4 Umwälzpumpe
5 Filter (DIN EN ISO 16890 Coarse 65 %)
6 Kondensatleitung DN15
7 Temperaturfühler T1 (Außenlufttemperatur)
8 Temperaturfühler T2 (nach WT)
9 Wandhalterung
10 Sicherheitsgruppe
9
11
8
13
15
14
10
1
16
2
3
4
5
6
Steuerung SWT180-S-1
11 Steuerung SWT180-S-1
12 Anschluss Steuerung SWT180-S-1
13 Anschluss Umwälzpumpe
Benötigtes Zubehör
14 Bauseitige Komponenten (Solekreis), siehe Seite 17
15 Außenluft, siehe Seite 15
16 Zuluft, siehe Seite 15
M+P-26A-2021
5
BIA SWT180-1
