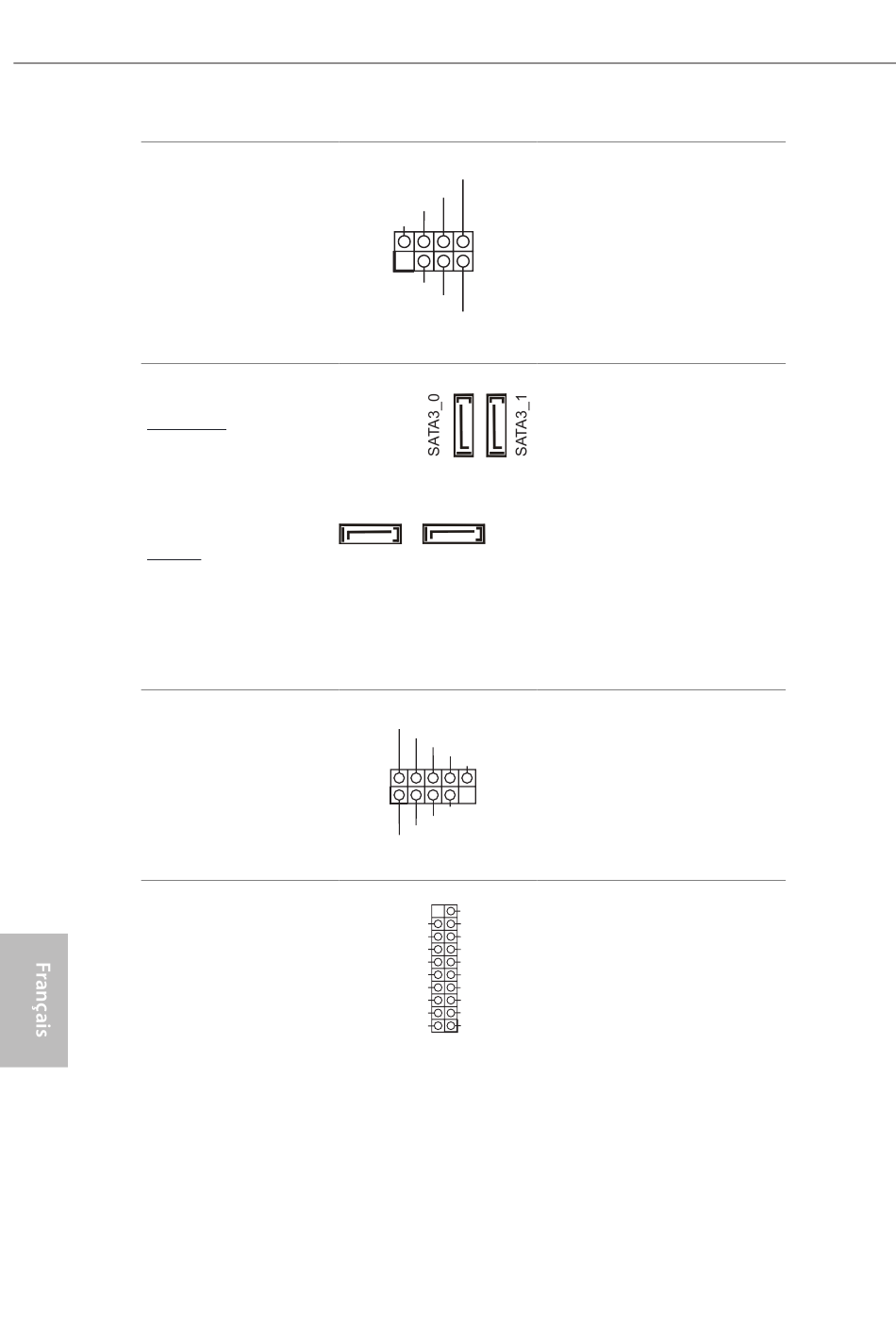

Prise LED d'alimentation
et emplacement sur châssis
(SPK_CI1 à 7 broches)
(voir p.1, No. 17)
Connecteurs Serial ATA3
Angle droit:
(SATA3_0:
voir p.1, No. 8) (Supérieur)
(SATA3_1:
voir p.1, No. 7) (Inférieur)
Vertical:
(SATA3_2:
voir p.1, No. 11)
(SATA3_3:
voir p.1, No. 10)
Embase USB 2.0
(USB_5_6 à 9 broches)
(voir p.1, No. 14)
Embase USB 3.2 Gen1
(USB3_3_4 à 19 broches)
(voir p.1, No. 6)
52
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
SATA3_2 SATA3_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
Veuillez brancher l'emplacement
sur le châssis et le haut-parleur du
châssis sur ce connecteur.
Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
Cette carte mère comprend une
embase USB 2.0. Cette embase
USB 2.0 peut prendre en charge
deux ports.
Cette carte mère comprend un
connecteur. Cette embase USB
3.2 Gen1 peut prendre en charge
deux ports.
