„Compact"-Laser-Strahlstabilisierung
Kurzanleitung

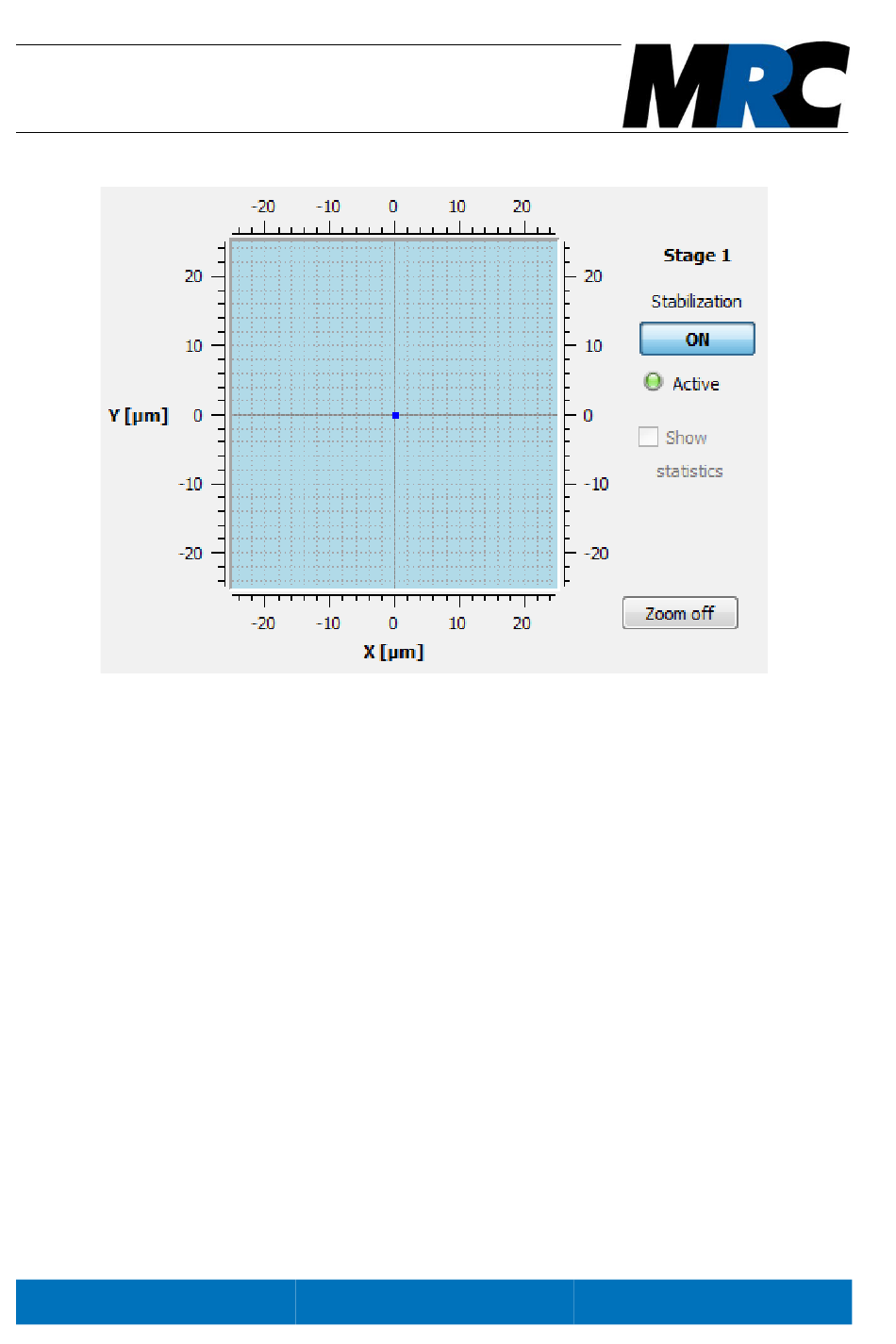

Abbildung 4: Ausschnitt der Software mit On/Off-Schalter
Wenn in diesem Moment rote Range-LEDs auf der Vorderseite der
Regelbox aufleuchten oder sich die Range-Anzeigen in der Software
extrem auf eine Seite verschieben, ist vermutlich die Richtungskodierung
zwischen Detektoren und Aktuatoren nicht korrekt. Ändern Sie dann die
Stellung des zugehörigen Directions-Schalters x oder y am Controller
(siehe Abb. 2). Die Range-Anzeige zeigt Ihnen, welche Richtungen
betroffen sind.
Wenn Stage 1 läuft, verfahren Sie mit Stage 2 analog.
4.7. Feinjustierung der 1. Stufe
Zur Feinjustierung deaktivieren Sie nochmals beide Regelstufen durch
Drücken der Start/Stop-Taste (Active-LEDs aus). Justieren Sie den Laser-
strahl manuell mit den Einstellschrauben der Kippspiegel oder anderen
